正常型法兰连接耦合传动结构

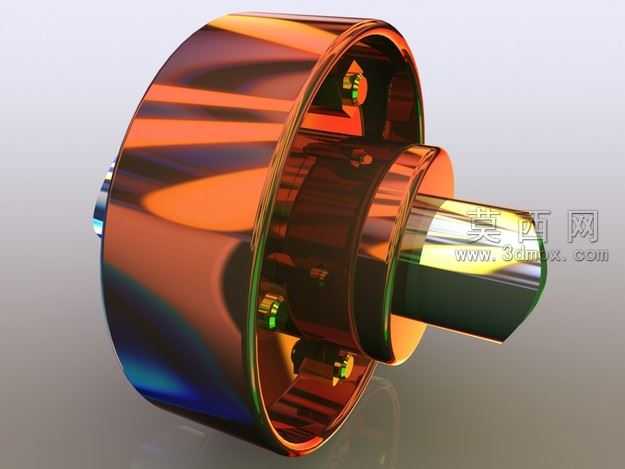

本作品为正常型法兰连接耦合结构的三维建模作品，建模过程严格遵循机械设计的尺寸规范与装配逻辑，首先通过草图绘制确定法兰盘的基准轮廓，精准定位螺栓孔的分布圆直径、孔径以及法兰端面的止口尺寸，保证连接部件的同轴度公差符合传动连接的装配要求。建模阶段采用参数化设计思路，对法兰的盘体厚度、轴伸直径、耦合内腔的配合尺寸进行关联约束，方便后续根据不同工况需求调整参数适配不同规格的传动场景。材质渲染环节针对金属部件做了精细化的材质区分，外部法兰盘体采用抛光铜合金材质，调整金属粗糙度参数至0.1以下，添加环境反射贴图模拟高光亮面的金属质感，清晰呈现盘体表面的曲面光影过渡；内部连接螺栓采用镀锌钢材质，设置轻微的磨砂质感与主体铜件形成材质区分，轴伸部位采用镀铬亮面金属材质，强化轴类零件的高光反射特性，突出传动部件的精密加工质感。结构设计上，该耦合结构采用法兰端面止口定位配合螺栓紧固的连接方式，内腔设置均匀分布的连接嵌件保证扭矩传递的均匀性，避免传动过程中出现应力集中的问题，轴伸与法兰盘的过渡位置设计有圆角卸荷结构，有效降低轴肩位置的应力集中系数，提升结构的疲劳使用寿命。渲染阶段采用三点布光方案，主光源从侧上方45度角打亮模型主体，突出法兰盘外曲面的光影层次，辅光源从侧后方补光勾勒模型的轮廓边缘，添加底部柔光反射模拟金属件在工作台面的倒影效果，整体渲染效果清晰展现结构的装配关系与各部件的形态特征，完整呈现法兰耦合连接结构的设计细节，可用于机械原理教学演示、传动方案选型参考以及相关产品的设计研发参考。
