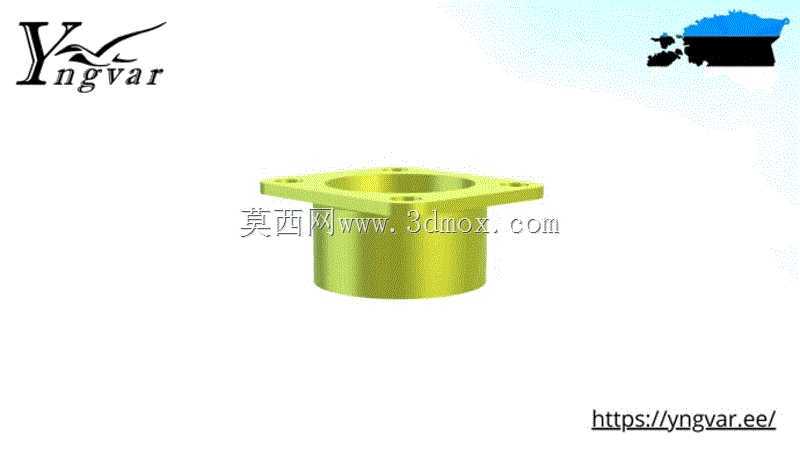

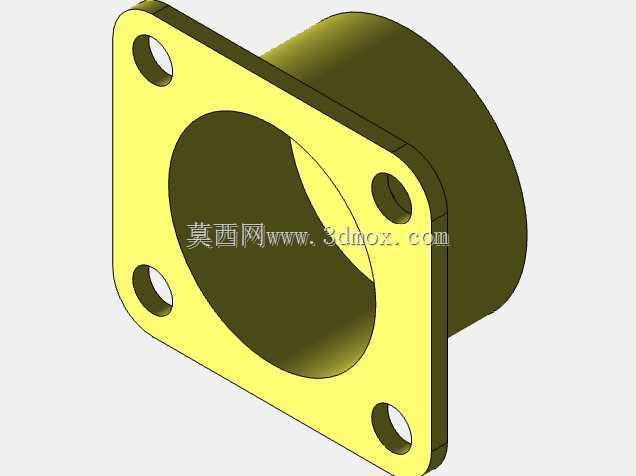

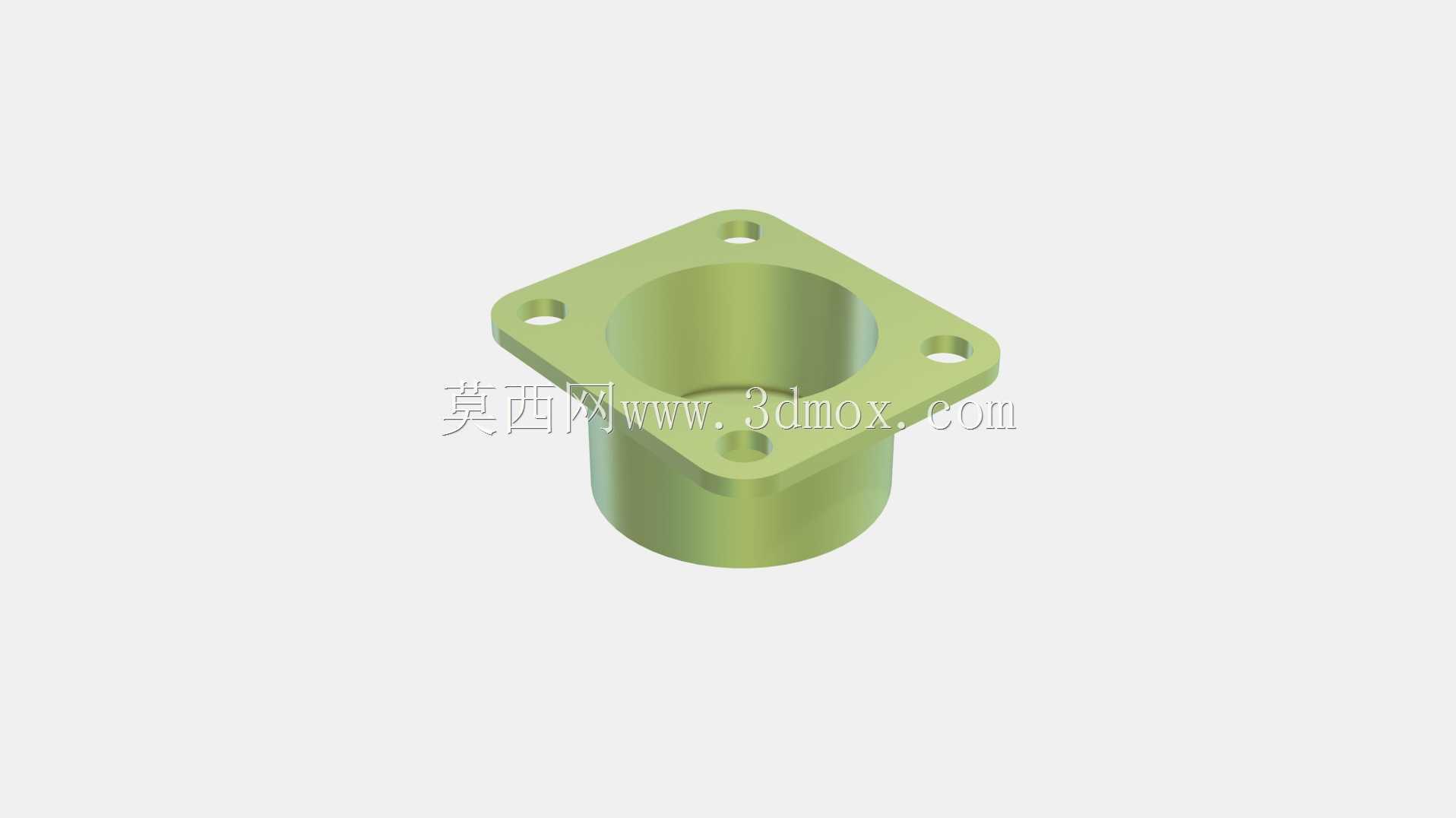

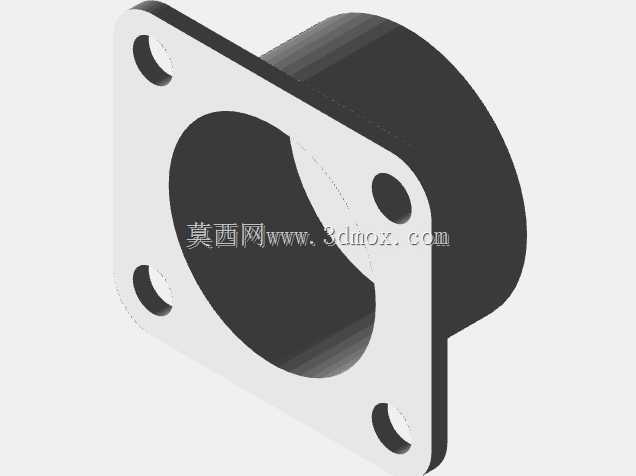

带方形安装法兰的圆筒式连接基座结构

　　从结构设计逻辑来看，上部的方形法兰采用四角对称布置安装孔的形式，安装孔位做了局部沉台设计，装配时螺栓头可以完全沉入沉台内，不会突出法兰表面，避免后续外接部件安装时出现干涉，也能减少螺栓外露带来的锈蚀、磕碰损伤风险；法兰与下部圆筒主体的衔接位置做了均匀的圆角过渡处理，这个细节在建模时很容易被忽略，但实际加工和使用中，直角衔接位置会在压铸、注塑成型时产生应力集中缺口，受交变载荷作用时很容易从衔接位置开裂，圆角过渡能大幅提升结构的抗疲劳强度，同时也能减少流体介质经过衔接位置时的阻力，若用于气路、液路通路场景，还能避免直角位置残留介质杂质。这类带方形安装法兰的圆筒式连接基座，在流体输送管路、小型动力单元输出端、轻量化设备机架接驳位置应用十分广泛，日常做设备改型、非标工装设计时经常会用到这类结构，它的核心作用是实现圆筒状主体构件与平面安装基面的可靠固定，同时兼顾轴向的通路连通需求，避免单纯圆柱结构直接焊接或粘接带来的应力集中、拆卸维护困难问题。

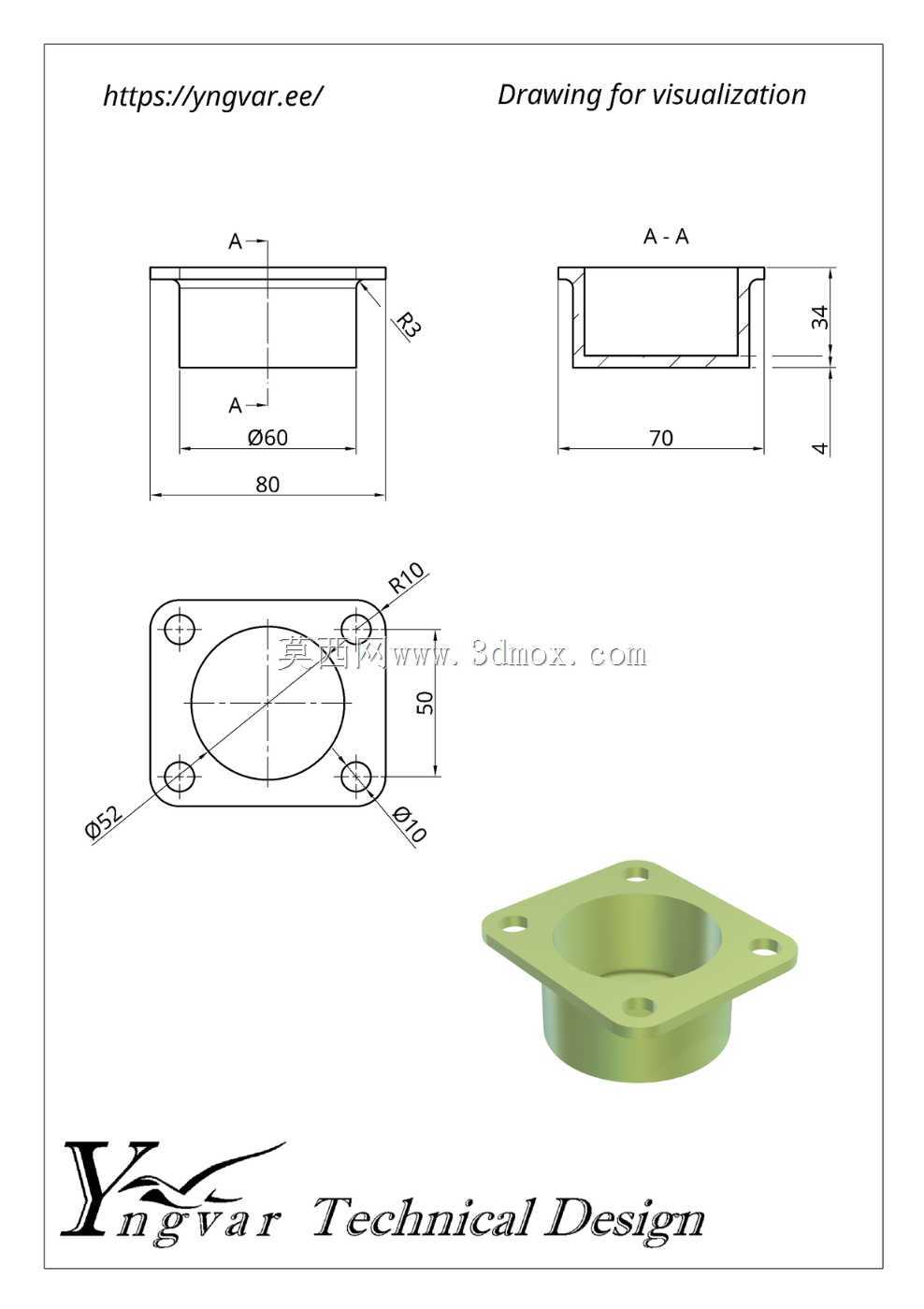

　　下部的圆筒主体采用等壁厚设计，壁厚取值结合常规的安装受力场景做了匹配，既不会因为壁厚过薄导致径向受力时发生形变，也不会因为壁厚过大造成整体重量冗余、材料浪费；圆筒的内壁做了光滑过渡处理，没有多余的凸台或凹槽，若作为穿线护套使用，能避免线缆表皮被结构毛刺划伤，若作为流体通路使用，也能减少介质流动的紊流现象。从安装边界尺寸来看，方形法兰的边长与圆筒外径的比例控制在1.4:1左右，这个比例是经过大量实际装配验证的，既保证法兰有足够的受力面积分散螺栓锁紧时的压应力，不会因为法兰尺寸过小导致安装基面被压损，也不会因为法兰外伸尺寸过大造成整体结构占用空间过多，适配多数紧凑安装空间的需求；法兰上的四个安装孔中心距按照通用的安装孔位规范做了匹配，能直接适配市面上多数标准安装支架、面板的预留孔位，不需要额外做转接板加工，能大幅缩短现场装配的调整时间。

　　圆筒的轴向长度设计也充分考虑了实际接驳需求，伸出法兰下端面的长度刚好满足外接管路套接、或者轴承衬套压装的深度要求，不会因为长度过短导致接驳部件脱落，也不会因为长度过长造成与下方其他部件的位置干涉。在实际选型应用中，这类结构如果用于轻载的固定场景，可以采用铝合金压铸成型，表面做阳极氧化处理提升耐磨和抗腐蚀性能；如果用于有一定强度要求的传动接驳场景，可以采用45号钢机加工成型，表面做镀锌或者发黑处理；如果用于有绝缘需求的电气设备穿线场景，还可以采用尼龙或者POM材质注塑成型，不同材质的选型完全匹配实际的载荷、使用环境需求，而这个三维结构的尺寸参数可以直接根据选型材质的强度特性做等比例缩放调整，不需要重新做整体结构的拓扑优化，因为基础的受力结构已经做了合理的应力分散设计。日常做三维建模时，这类结构需要重点注意法兰安装孔的位置度公差，若四个孔的位置偏差超过0.1mm，现场安装时就会出现螺栓无法穿入的问题，同时圆筒与法兰的同轴度公差也要控制在合理范围内，否则后续接驳同轴部件时会出现偏心，导致运转部件抖动、管路密封失效等问题；另外法兰下端面与圆筒轴线的垂直度也需要重点保证，否则安装锁紧后圆筒会出现倾斜，影响后续接驳部件的对位精度。

　　很多新手工程师在设计这类结构时，往往会忽略安装沉台的深度、衔接圆角的大小这些细节，要么沉台过浅导致螺栓头突出，要么圆角过小起不到应力分散的作用，甚至会把法兰做成圆形，看似节省材料，但实际安装时圆形法兰无法防转，受周向力作用时容易出现螺栓松动的问题，方形法兰的四个边本身就可以起到周向定位的作用，配合螺栓锁紧后，能承受更大的周向扭矩，不需要额外加装定位销，就能满足多数场景的防转需求。
