带法兰底座锥形过渡连接结构件

项目分类:通用机械零部件 发布时间:2025-01-13 ID:892132
  • 带法兰底座锥形过渡连接结构件
  • 带法兰底座锥形过渡连接结构件
  • 带法兰底座锥形过渡连接结构件
  • 带法兰底座锥形过渡连接结构件
  • 带法兰底座锥形过渡连接结构件
  • 带法兰底座锥形过渡连接结构件
  • 带法兰底座锥形过渡连接结构件
  • 带法兰底座锥形过渡连接结构件

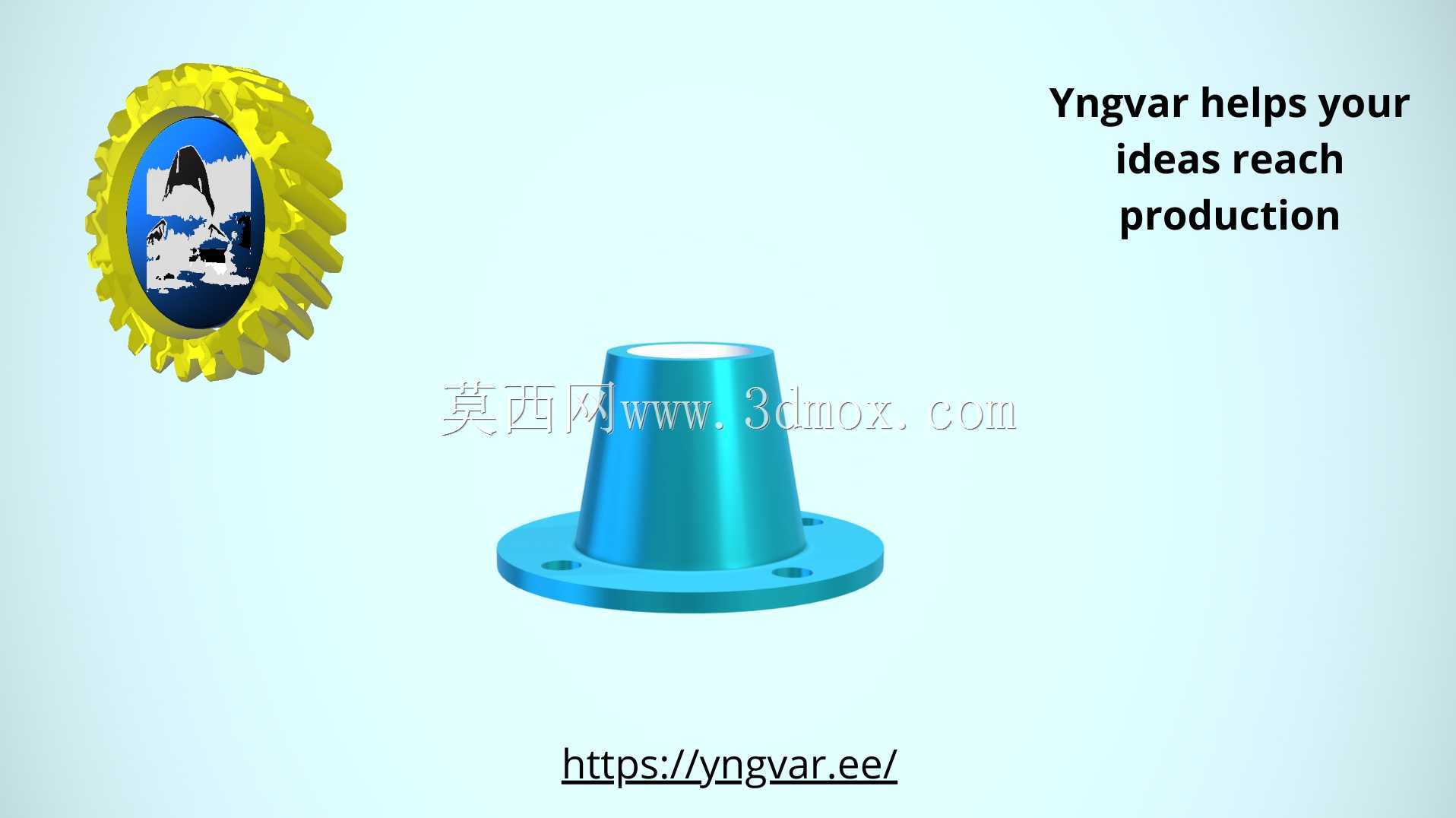

  在流体输送、设备机架对接、动力传导组件的装配场景中,这类带法兰底座的锥形过渡结构件是解决异径接口对接、应力分散传导的核心零件之一。日常做结构设计时,经常会遇到上下安装接口直径不匹配、垂直安装面需要做载荷过渡的工况,比如小型立式泵体的出口转接、气动管路的异径固定安装、轻型输送线的支撑柱过渡段,都需要这类结构来完成刚性连接与载荷平顺传递。

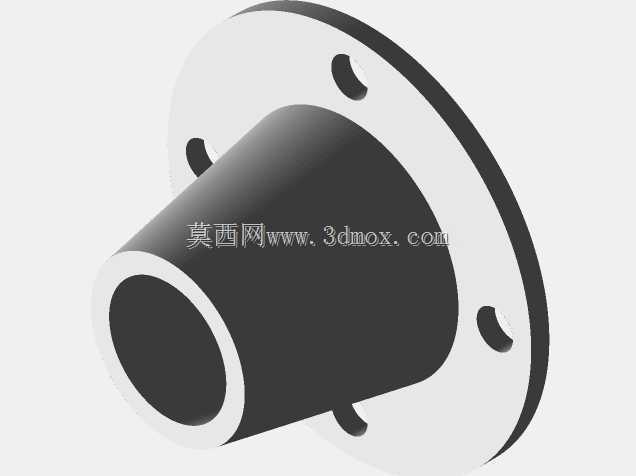

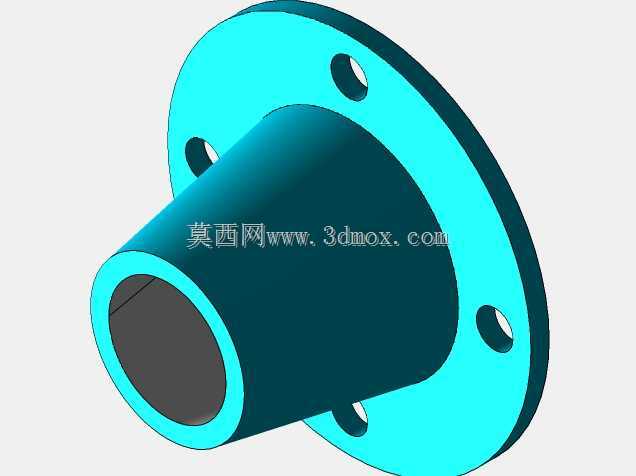

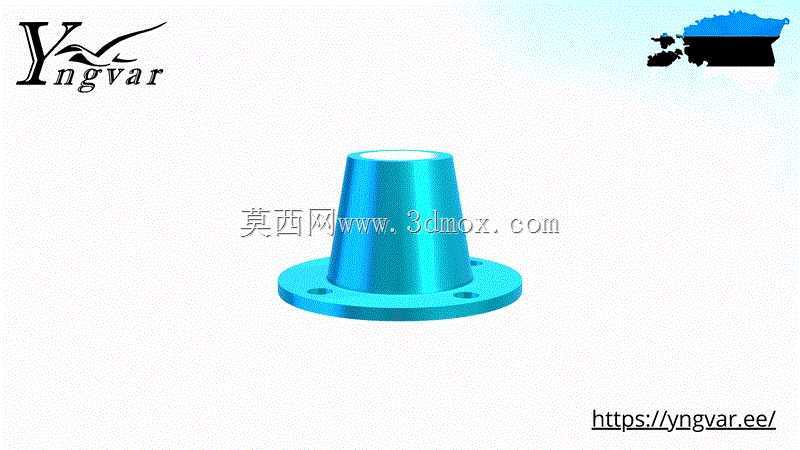

  从结构设计逻辑来看,底部的法兰盘采用等厚圆盘结构,沿圆周均匀分布四个安装通孔,孔位做了沉头倒角处理,装配时内六角螺栓可以完全沉入孔内,不会突出法兰表面,避免安装后与相邻部件产生干涉,同时四个孔的中心距按照常用的轻型安装标准设定,适配市面多数标准型材支架、设备安装面板的孔位排布,不需要额外做安装面的二次打孔加工。法兰盘与上部锥段的衔接位置做了R3的内圆角过渡,避免直角连接处的应力集中,在承受垂直方向的压载荷或者侧向的倾覆力矩时,应力可以顺着锥面平滑分散到整个法兰盘面,不会在衔接位置出现应力断裂的隐患。

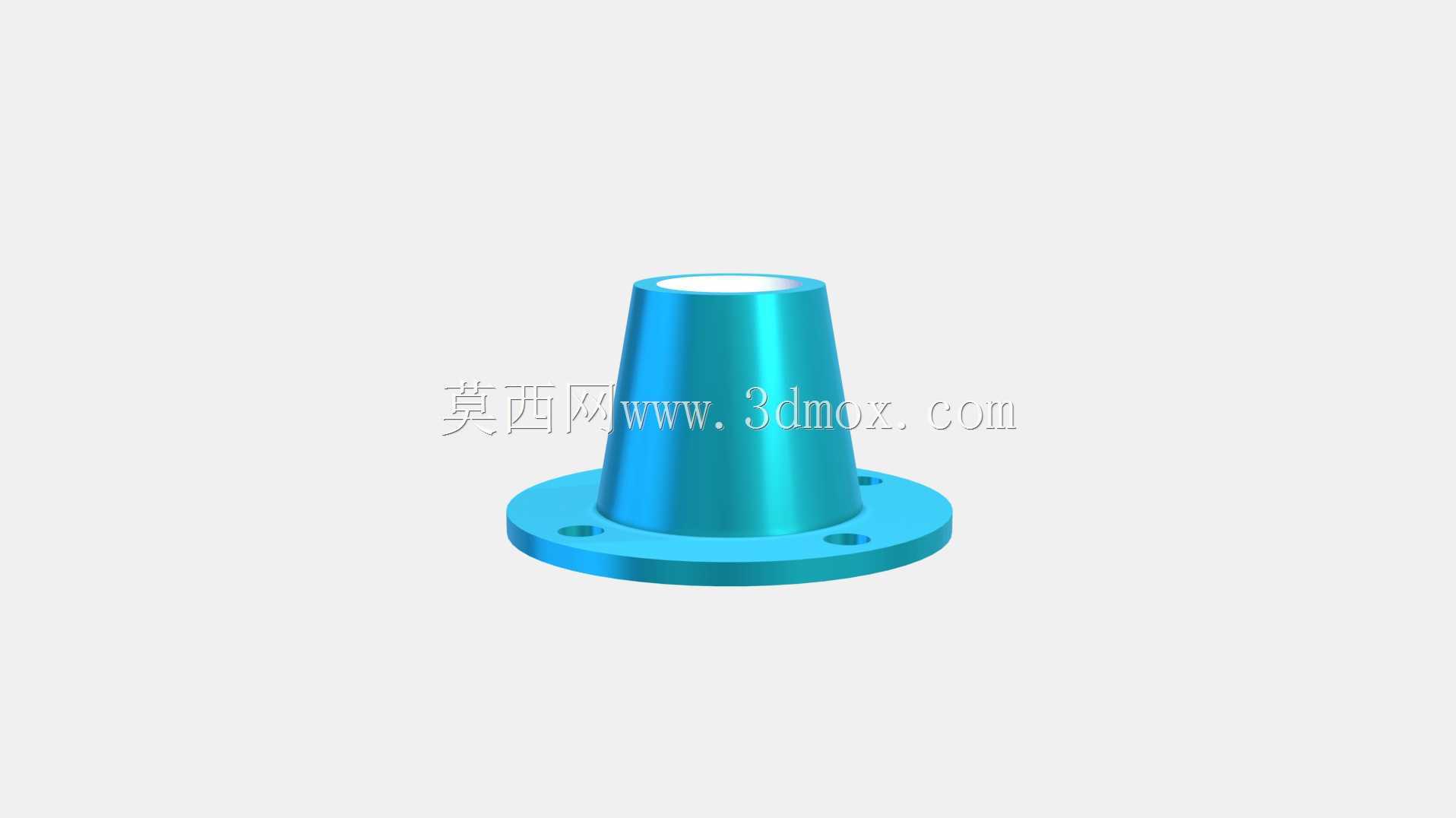

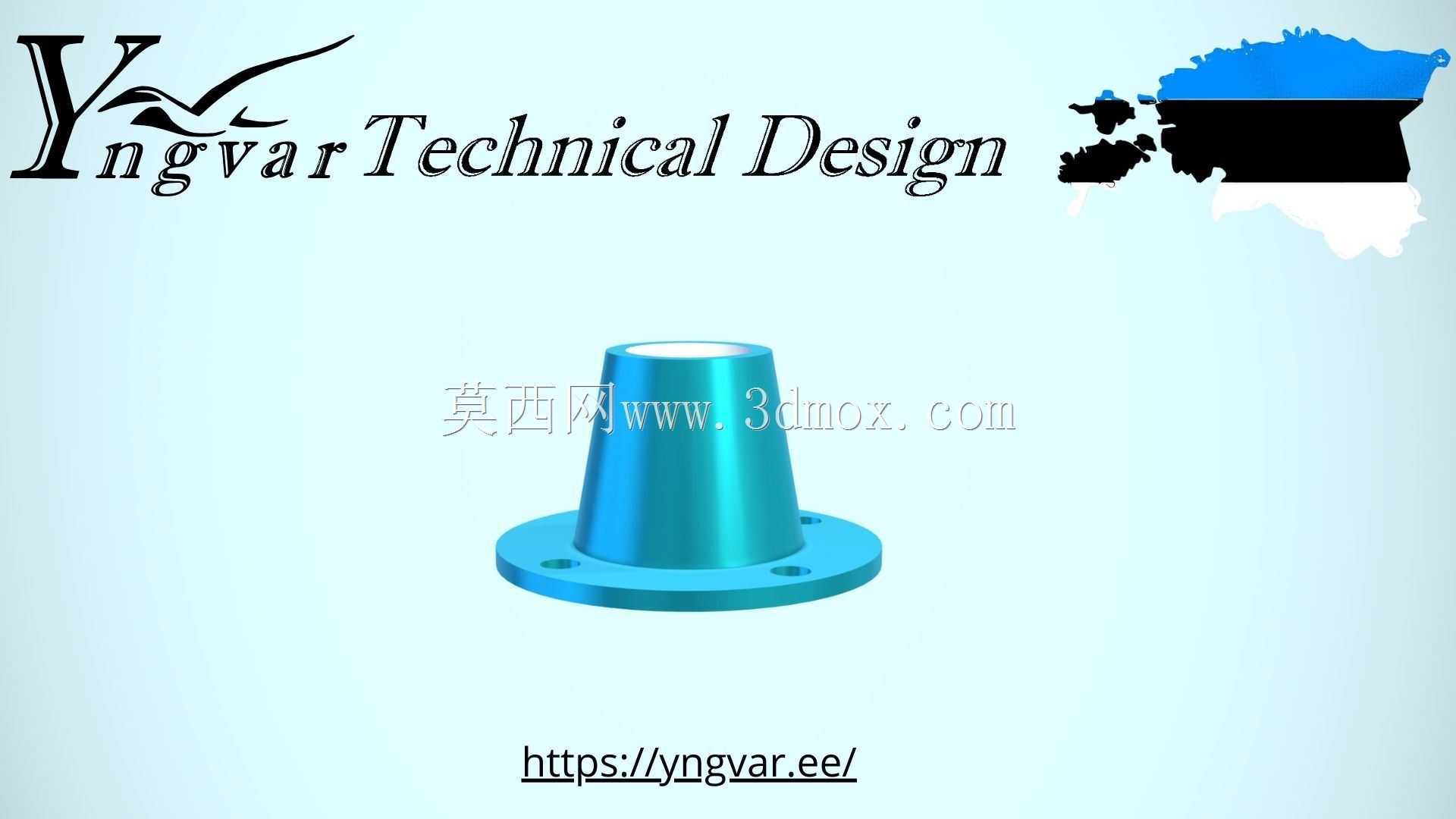

  上部的锥段采用上小下大的截锥形结构,锥度按照1:5的常用过渡锥度设计,既可以保证上部小直径接口的安装空间,又能通过锥面的斜度逐步传导载荷,相比直筒式的异径接头,锥段的抗侧向形变能力提升40%左右,在有轻微振动的工况下,锥面结构不会像直筒结构那样在变径位置出现疲劳裂纹。锥段顶部的端面做了0.8μm的粗糙度处理,保证与上部对接部件的密封面完全贴合,如果是用于流体输送场景,只需要在端面加装对应规格的密封垫片,就可以实现0.6MPa压力下的无泄漏连接;如果是用于结构支撑场景,精加工的端面可以保证上部部件的安装垂直度,避免出现安装倾斜导致的传动偏心问题。

  实际选型应用时,需要注意几个安装边界:首先法兰盘的底部安装面要求平面度不低于0.1mm,安装时如果固定面存在凸起或者焊接变形,需要先做铣平处理,否则法兰盘锁紧后会出现翘曲,导致锥段倾斜,长期运行会出现连接螺栓断裂的问题;其次锥段上部的对接接口内径与下部法兰端的内径保持同轴,同轴度公差控制在φ0.05mm以内,用于传动组件的过渡连接时,不会因为同轴度误差导致轴系运转出现跳动;另外整个零件的材质如果选用6061铝合金做阳极氧化处理,整体重量可以控制在0.3kg以内,适合无人机机架、轻型检测设备这类对重量有要求的场景,如果选用304不锈钢材质,则可以用于化工管路、户外设备的安装场景,具备较好的耐腐蚀性能。

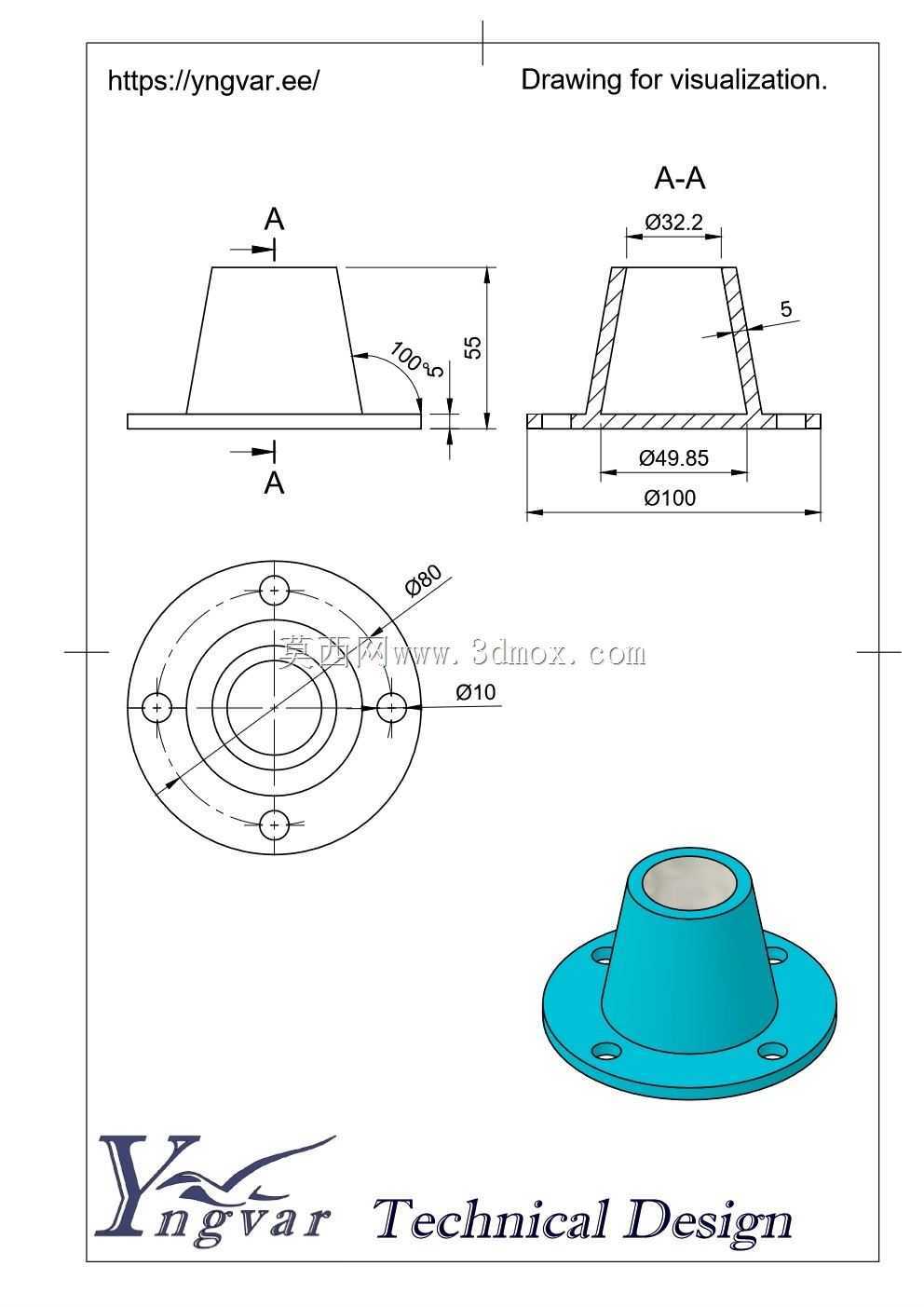

  在做三维建模时,这个零件的建模逻辑需要优先保证安装孔位的位置度,其次是锥面与法兰面的垂直度,最后再做衔接圆角的细节处理,很多新手建模时容易先做锥面再附加法兰,导致后续修改孔位时需要反复调整特征顺序,正确的建模顺序应该是先绘制法兰盘的草图,拉伸生成法兰基体后,在法兰上表面定位锥段的草图轮廓,做拔模拉伸生成锥段,最后再添加安装孔、倒角、圆角这些细节特征,这样后续调整锥度或者法兰直径时,不会出现特征报错的问题。另外在出工程图时,需要重点标注法兰安装孔的中心距、锥段的上下口直径、锥面的拔模角度、法兰端面与锥段轴线的垂直度公差,这些参数是车间加工时的核心管控尺寸,直接影响零件的装配适配性。

  这类结构件虽然外形简单,但在实际设备装配中承担着连接、过渡、载荷分散的多重作用,很多设备运行时出现的连接松动、接口泄漏、支撑断裂问题,往往都是因为这类过渡零件的设计参数不合理、加工精度不达标导致的,设计时不能因为零件结构简单就忽略公差配合与应力校核,需要结合实际的工况载荷、安装环境、对接部件的参数来调整锥度、法兰厚度、安装孔的数量与孔径,才能保证整个装配结构的长期稳定运行。
