双柱式基座型电源变压器结构件

项目分类:变压器 发布时间:2025-01-13 ID:892185
  • 双柱式基座型电源变压器结构件
  • 双柱式基座型电源变压器结构件
  • 双柱式基座型电源变压器结构件
  • 双柱式基座型电源变压器结构件
  • 双柱式基座型电源变压器结构件
  • 双柱式基座型电源变压器结构件
  • 双柱式基座型电源变压器结构件
  • 双柱式基座型电源变压器结构件

  在低压小功率供电回路的结构设计中,这类带一体化安装底板的双柱式线圈骨架,是工频电源变压器里承担绕组承载与安装固定的核心结构件,日常接触的小型工控控制板供电、民用小家电内置供电模块、低压照明回路供电单元里,都能见到这类结构的应用。不同于开放式无骨架的绕线结构,这种带成型基座的骨架,能直接把初次级绕组的绕制定位、绝缘隔离、整机安装的功能整合在单一零件上,省去了额外加装绝缘衬垫、定制安装支架的工序,很适合批量生产的小功率供电模块使用。

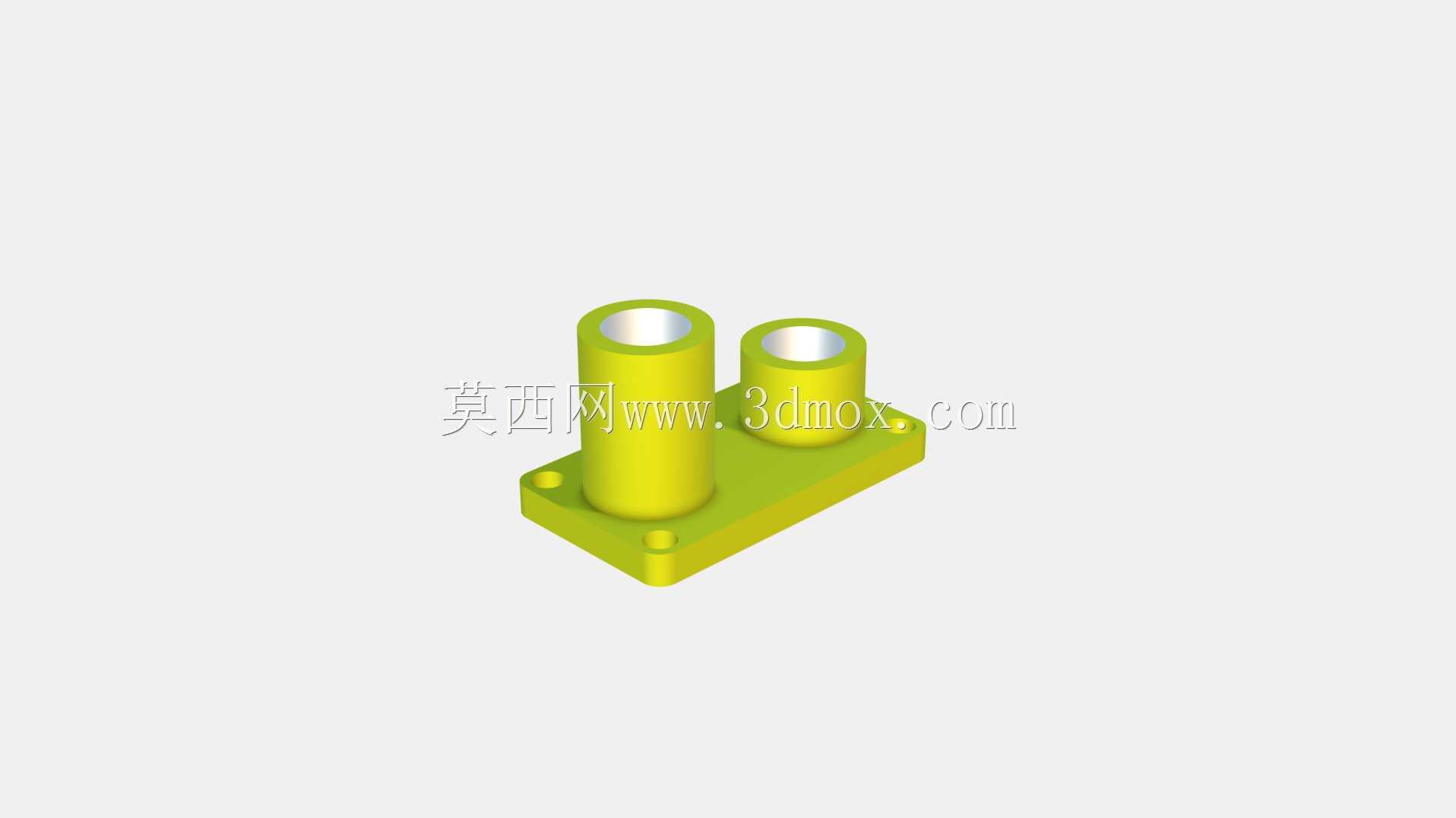

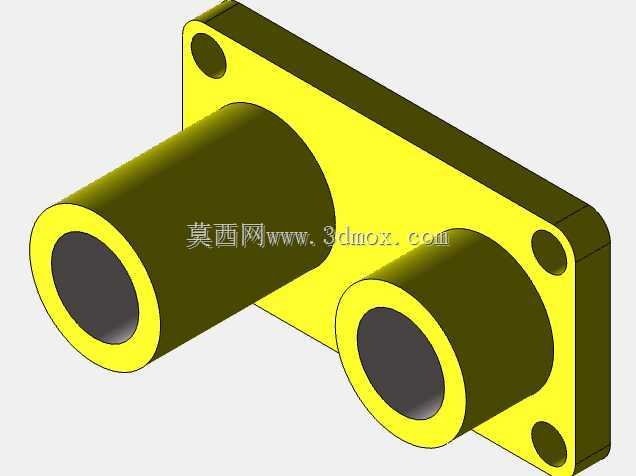

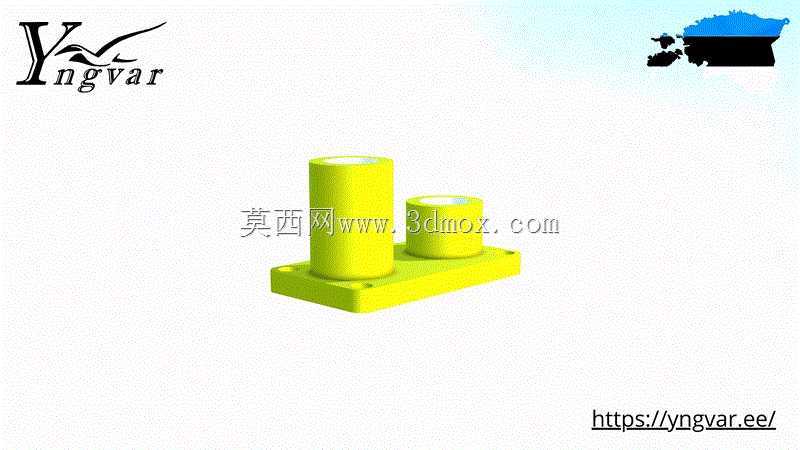

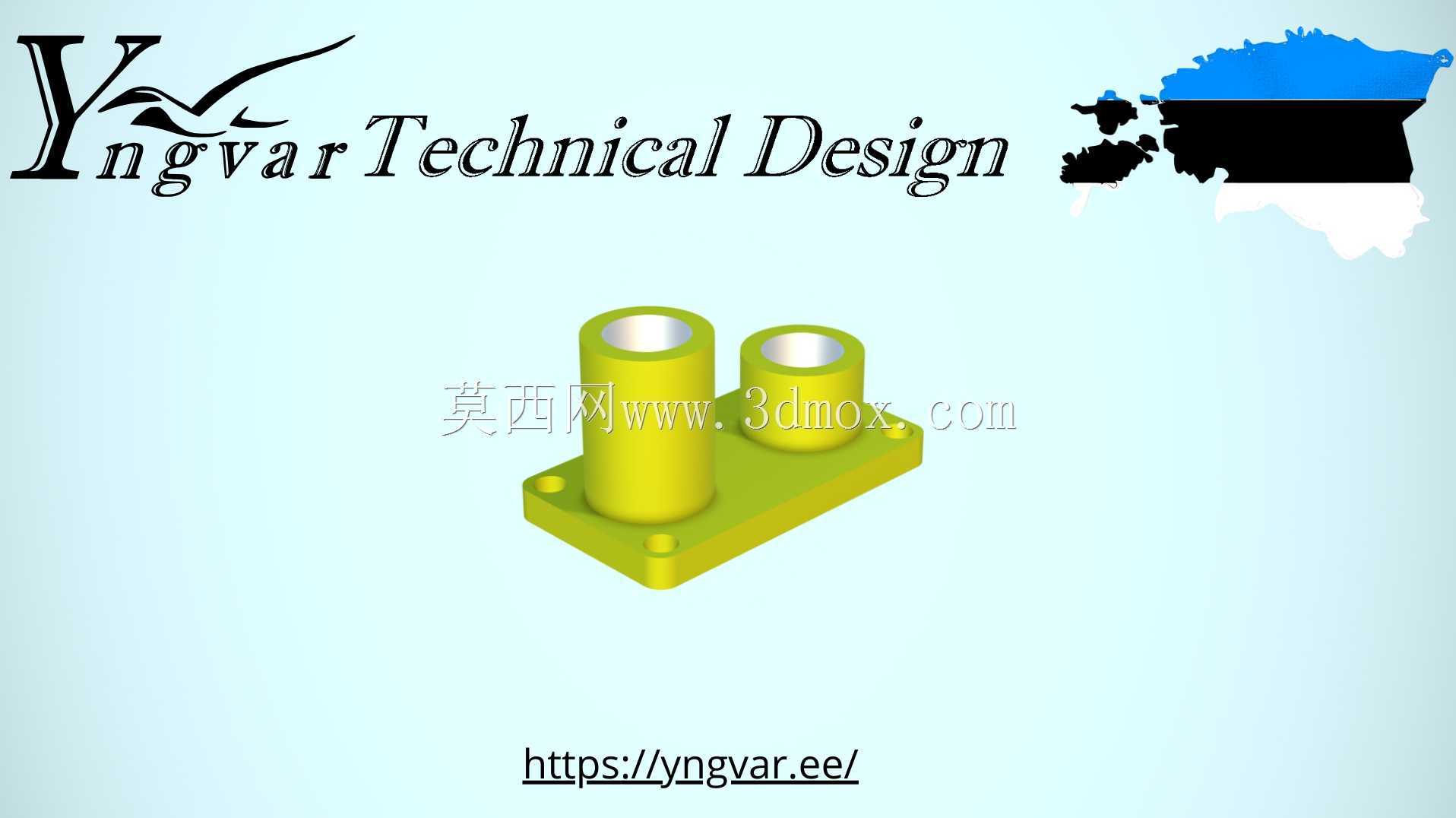

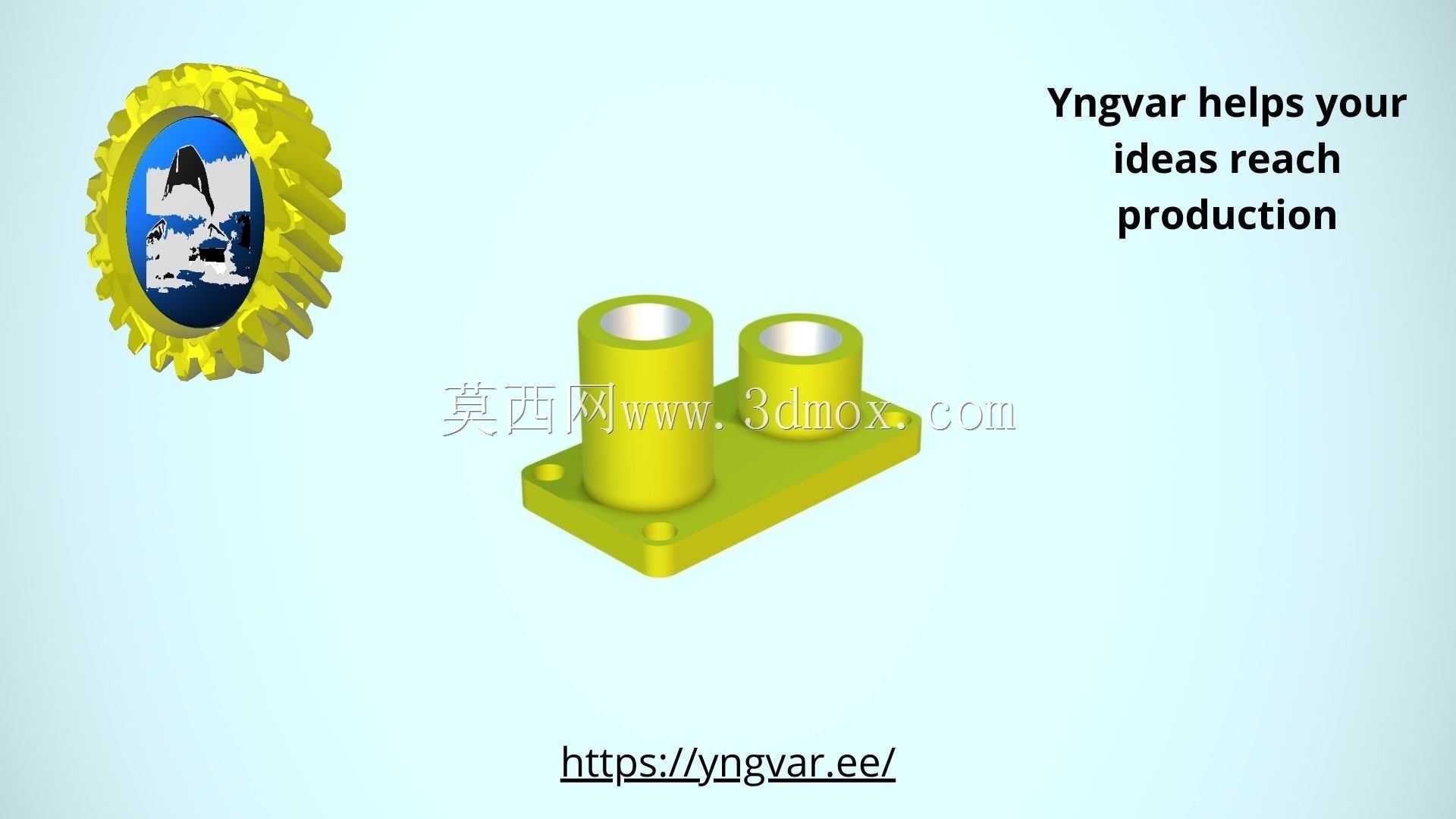

  从结构设计逻辑来看,整个零件采用一体化成型的绝缘材质加工,底部是带安装孔的矩形平板基座,两个高度不同的圆柱形绕线柱垂直布置在基座平面上,柱体中心预留贯通的铁芯安装孔,用来穿插叠片式铁芯或者磁芯。两个绕线柱的直径、高度差是根据初次级绕组的线径、匝数占比来确定的:较高的柱体通常用来绕制匝数更多的初级绕组,较矮的柱体对应次级绕组,这样的布局能让两个绕组的物理分隔距离满足安规要求的电气间隙,不用额外增加绝缘隔层就能达到基础的绝缘耐压标准,同时也能让绕线过程中的排线更顺畅,不会出现绕组堆叠过高超出安装边界的问题。

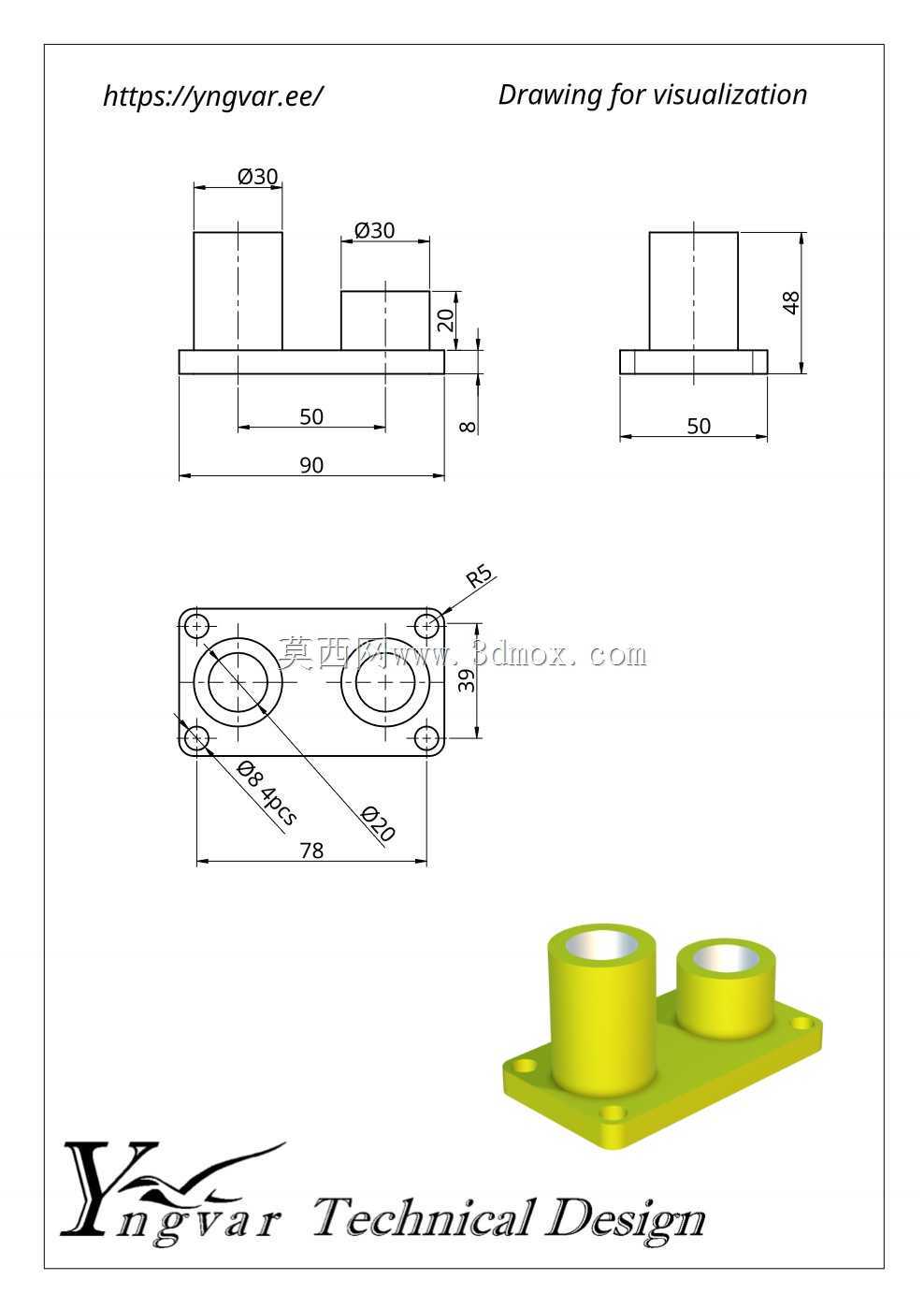

  实际选型和结构匹配的时候,首先要确认基座的安装孔位尺寸,这类零件的基座四个角通常预留沉头安装孔,孔位间距要和PCB板或者设备内部的安装凸台位置完全对齐,避免安装时出现强行拉扯导致的基座开裂;其次要核对两个绕线柱的外径和有效绕线高度,计算可容纳的导线截面积总和,确保选定线径的绕组能完整缠绕在柱体上,不会出现绕组超出柱体上端面、导致后续铁芯装配干涉的问题。柱体中心的铁芯孔尺寸要和选定的铁芯截面尺寸匹配,间隙控制在合理范围,间隙过大会导致铁芯装配后松动,工作时产生电磁振动噪音,间隙过小则会增加铁芯插装的难度,甚至挤裂柱体内壁。

  在设备实际运行场景里,这个结构件首先要承担绕组的固定作用,绕线完成后绕组的张力会持续作用在柱体上,所以材质需要具备足够的结构强度,不会在长期张力作用下出现柱体倾斜、基座变形的问题;其次要承担绝缘隔离的作用,既要隔离绕组和底部安装的金属基座或者PCB板之间的电气连接,也要隔离初次级绕组之间的爬电路径,所以材质的绝缘电阻、耐温等级要匹配变压器的工作温升,避免长期高温工作下材质老化变脆,导致绝缘失效。另外基座的平面度也有明确要求,如果基座平面翘曲,安装到PCB板上之后会出现贴合不严的问题,一方面会导致工作时的振动传递产生异响,另一方面也可能让引脚焊接处出现应力集中,长期使用后出现虚焊脱落的问题。

  很多刚接触变压器结构设计的工程师,容易忽略绕线柱根部的圆角设计,实际上柱体和基座连接的位置如果是直角过渡,绕线时的张力会在根部形成很大的应力集中,长期使用或者受到温度冲击时,很容易在根部出现裂纹,导致柱体断裂、绕组松脱,所以合理的圆角过渡是这类结构件设计里很重要的细节。另外柱体上端面通常会做小尺寸的凸沿,用来限制绕组的轴向位置,避免绕线过程中绕组从柱体上端滑出,同时也能给后续包裹绝缘胶带提供定位基准,让绝缘层的包裹更整齐,绝缘防护更到位。

  在不同的应用场景里,这类结构件的尺寸边界会有明显差异:用在便携小型设备里的型号,整体基座尺寸通常控制在几十毫米范围内,绕线柱高度较低,适配小功率的供电需求;用在工业控制回路里的型号,基座尺寸更大,绕线柱的壁厚更厚,能承载更粗线径的绕组,适配更大的功率输出,同时安装孔的尺寸也更大,能适配更粗的安装螺丝,保证在工业设备的振动环境下不会出现安装松动的问题。设计过程中还要考虑绕线工序的工艺性,柱体的外表面要保证足够的光滑度,没有明显的合模线凸起,避免绕线时刮破导线的绝缘漆皮,导致绕组出现匝间短路的问题。
