SCUTTLE机器人轮组支撑轮架结构件

　　这款轮架是面向SCUTTLE移动机器人平台开发的轮组支撑结构件，主要用于机器人调试、日常维护阶段临时支撑轮组，解放操作人员双手，无需额外人员托举轮体即可完成轮系校准、编码器调试、轮胎更换等作业，在机器人教学实训、创客开发、小型移动机器人运维场景中具备很高的实用价值。

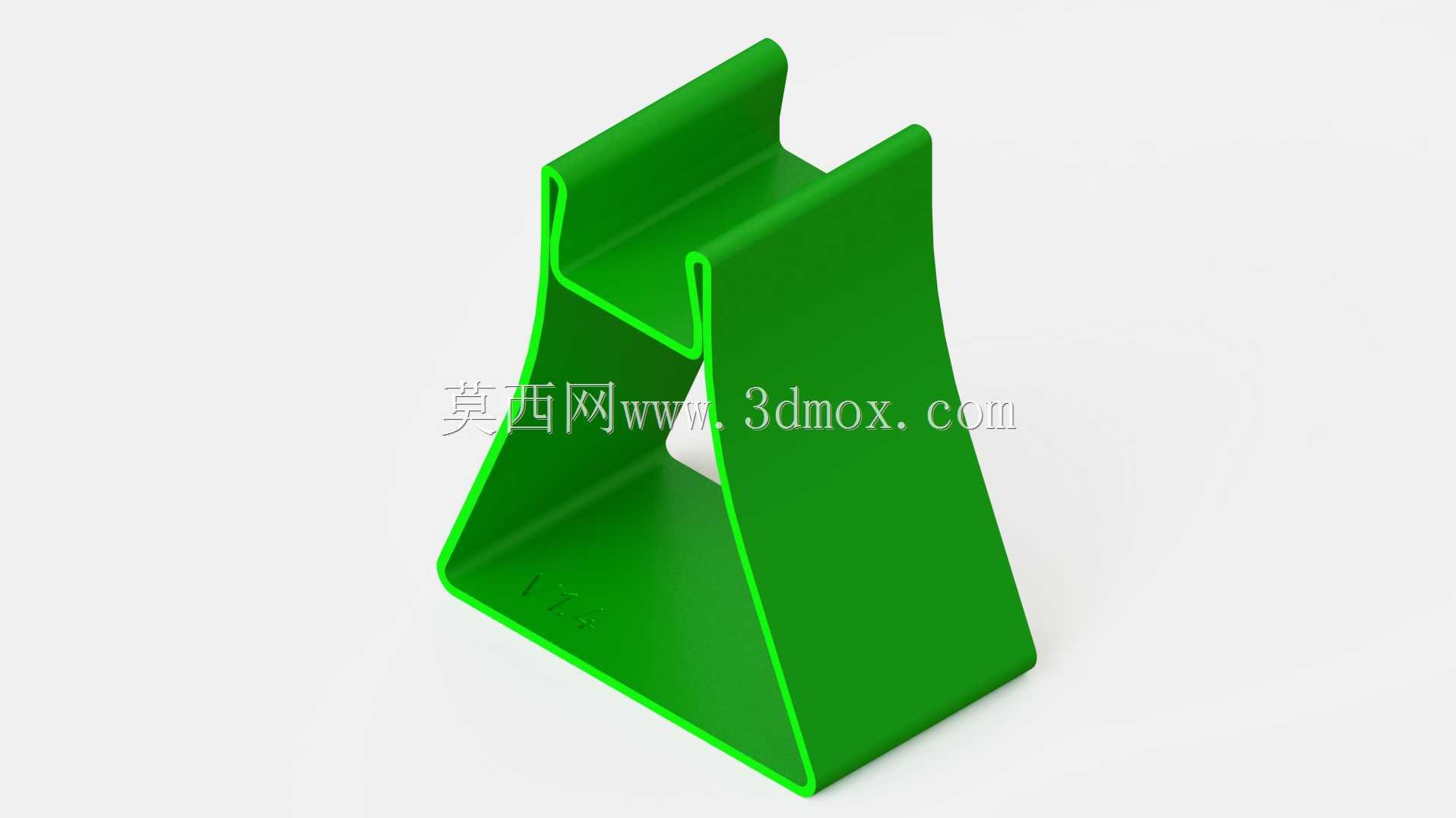

　　从功能特性来看，该结构采用一体化成型设计，无需额外装配紧固件即可直接使用，整体为对称式楔形支撑结构，上部开设与轮轴安装位匹配的U型卡槽，可直接卡入轮组连接轴位置，下部为大接触面积的平底支撑面，放置在工作台、地面等平整平面时不会发生侧翻、滑移，支撑状态下轮体可保持悬空状态，不会与支撑面产生接触干涉，方便操作人员手动转动轮体验证传动顺畅度、检测轮组径向跳动量。结构侧面做了大角度斜向加强筋设计，在减少整体材料用量的同时保证支撑刚性，承受单侧轮组载荷时不会出现结构形变，支撑稳定性足以覆盖SCUTTLE平台标准轮组的重量需求。

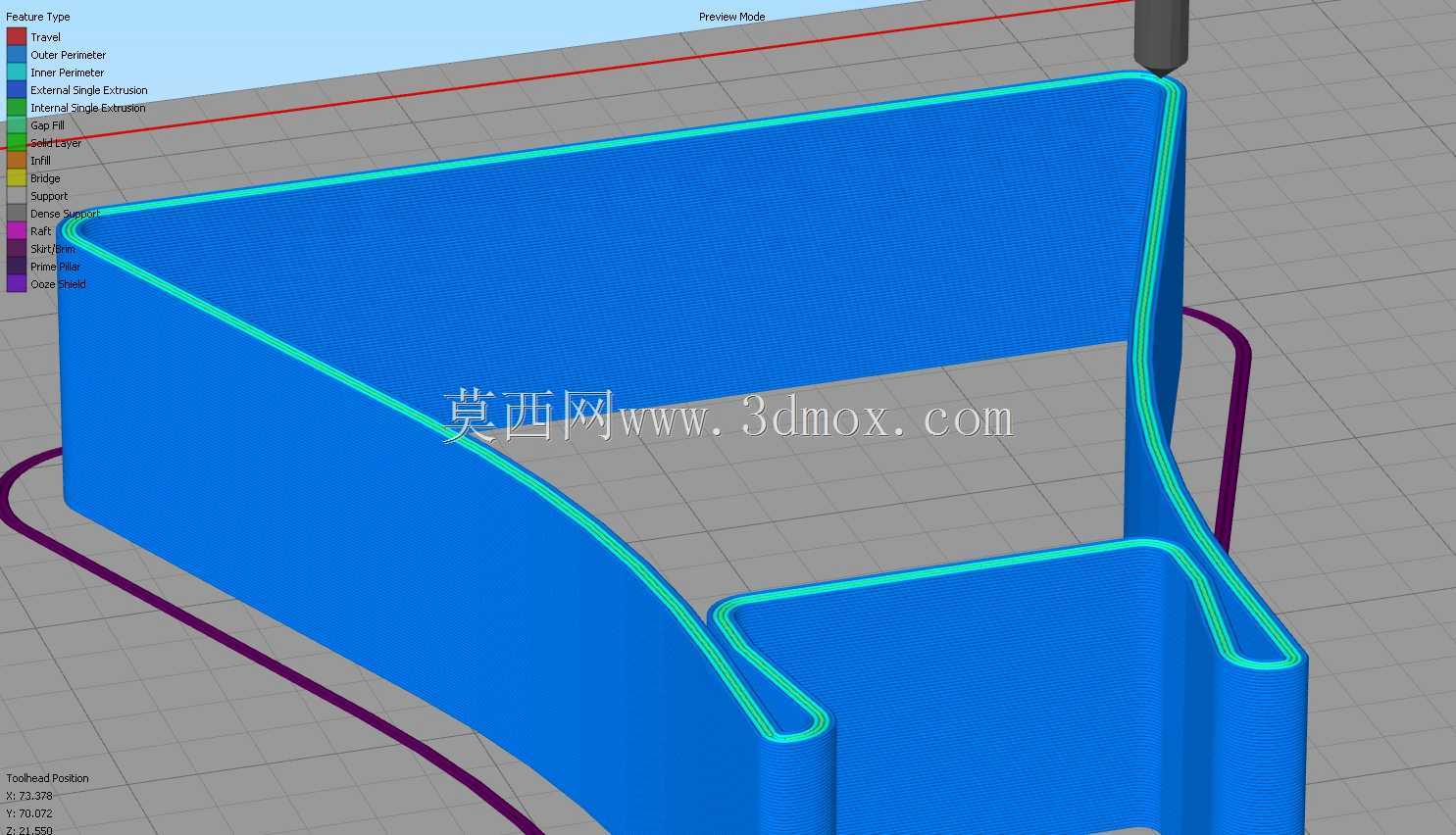

　　设计层面充分考虑了3D打印制造的工艺适配性，整体结构无悬空大于45度的特征，打印时无需添加额外支撑材料，减少后处理工作量；所有棱边均做了R2以上的圆角过渡，避免打印过程中出现应力集中导致的层间开裂，同时也能消除锐边划伤操作人员的安全隐患。结构壁厚统一设置为2mm，既满足FDM打印工艺的最小壁厚要求，也能在保证结构强度的前提下控制打印耗材用量。针对打印模式做了专门优化，支持采用花瓶模式（连续打印模式）进行切片制造，打印时无需进行内部填充，仅靠连续挤出的外壁即可形成完整结构，大幅缩短打印周期，降低制造成本，即使是入门级桌面3D打印机也能快速完成制造，适合创客、教学场景下的快速自制需求。

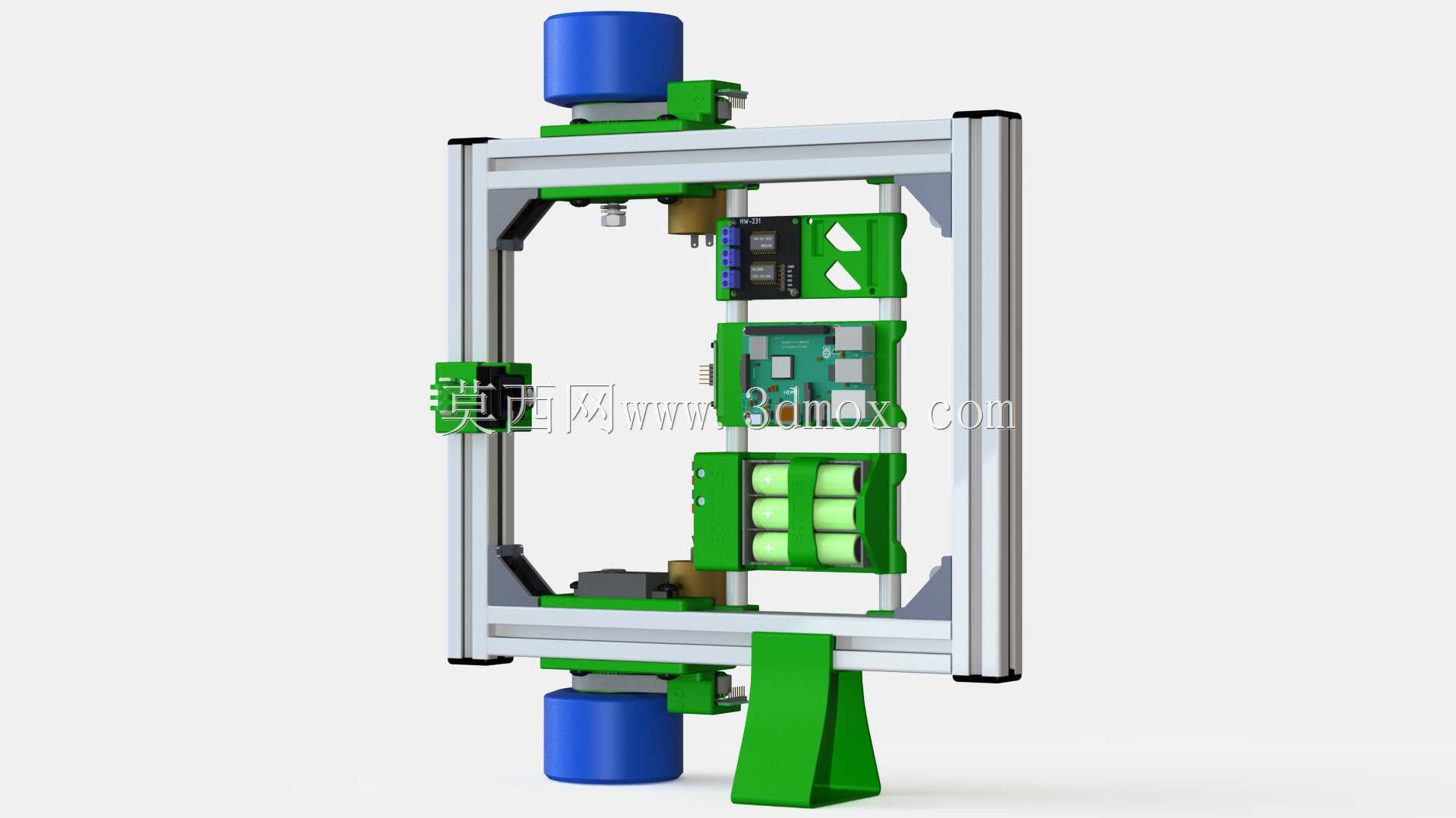

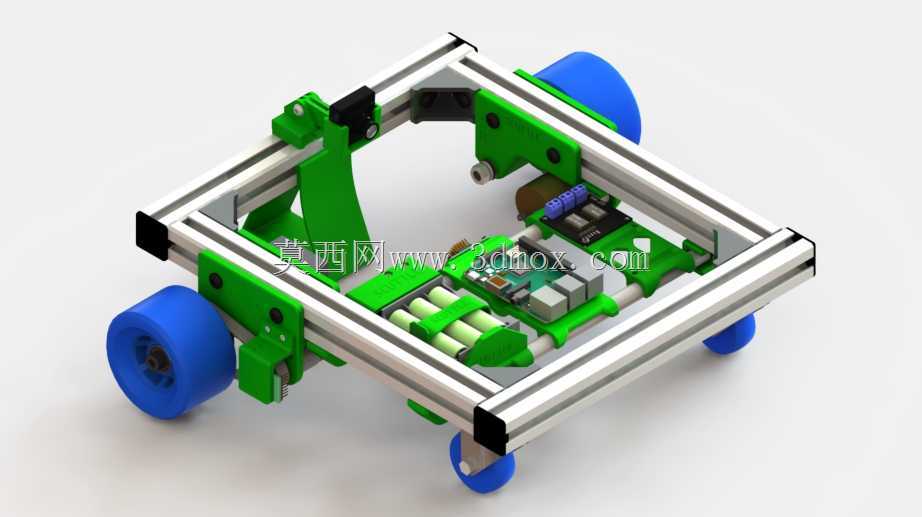

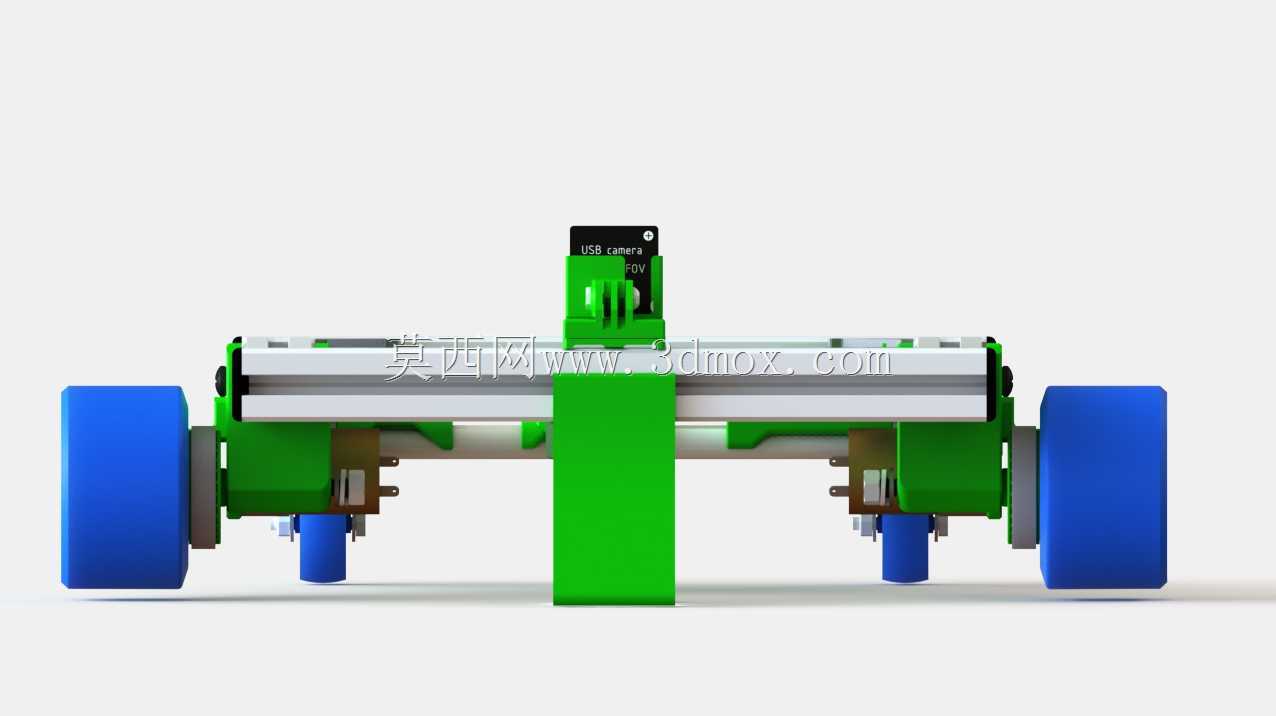

　　安装与使用边界方面，该轮架为独立使用的辅助工装，无需与机器人本体做固定连接，使用时直接将上部卡槽对准轮组连接轴位置卡入即可，两个轮架配合使用可同时支撑机器人两侧轮组，将整机抬升离开支撑面，方便进行整机移动性能测试。支撑面的宽度设计为120mm，放置时的稳定角大于30度，即使受到轻微外力碰撞也不会倾倒；上部卡槽的开口宽度适配SCUTTLE平台标准8mm轮轴尺寸，卡槽深度为30mm，卡入后不会出现轮轴脱出的情况，支撑状态下轮体最低点距离支撑面的高度为25mm，足够留出轮体转动的操作空间，不会出现轮体摩擦支撑面的问题。整体结构的外轮廓尺寸控制在100mm80mm150mm以内，打印完成后可直接放置在工具柜中收纳，占用空间极小，随用随取。

　　在实际工程应用中，这类小型辅助工装往往是一线调试人员最常用的工具，相比通用型的支撑块，该专用轮架与SCUTTLE机器人的轮组结构完全匹配，支撑时不会刮伤轮轴表面涂层，也不会对轮组的连接结构造成额外载荷，避免调试过程中损坏轮组零部件。对于开展移动机器人教学的院校、创客团队而言，无需额外采购专用运维支架，通过桌面3D打印机即可快速制造该轮架，大幅降低实训、开发过程中的工具成本，同时结构本身的设计逻辑也可作为3D打印工装设计的教学案例，帮助学习者理解面向增材制造的结构设计思路，掌握工艺适配、功能优先的设计原则。
