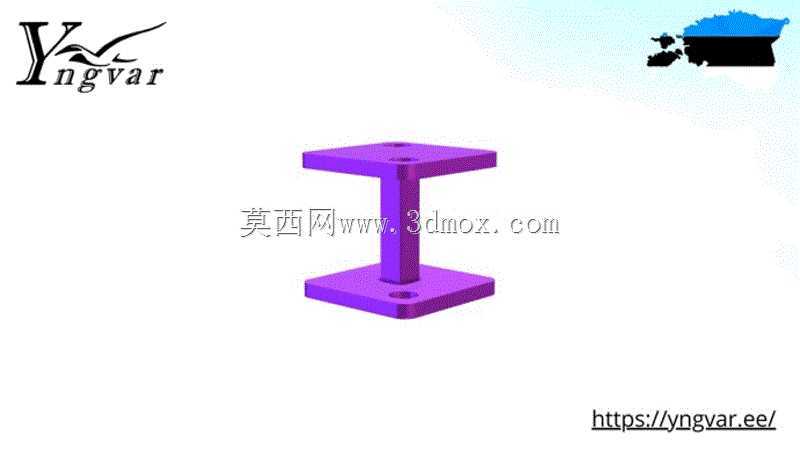

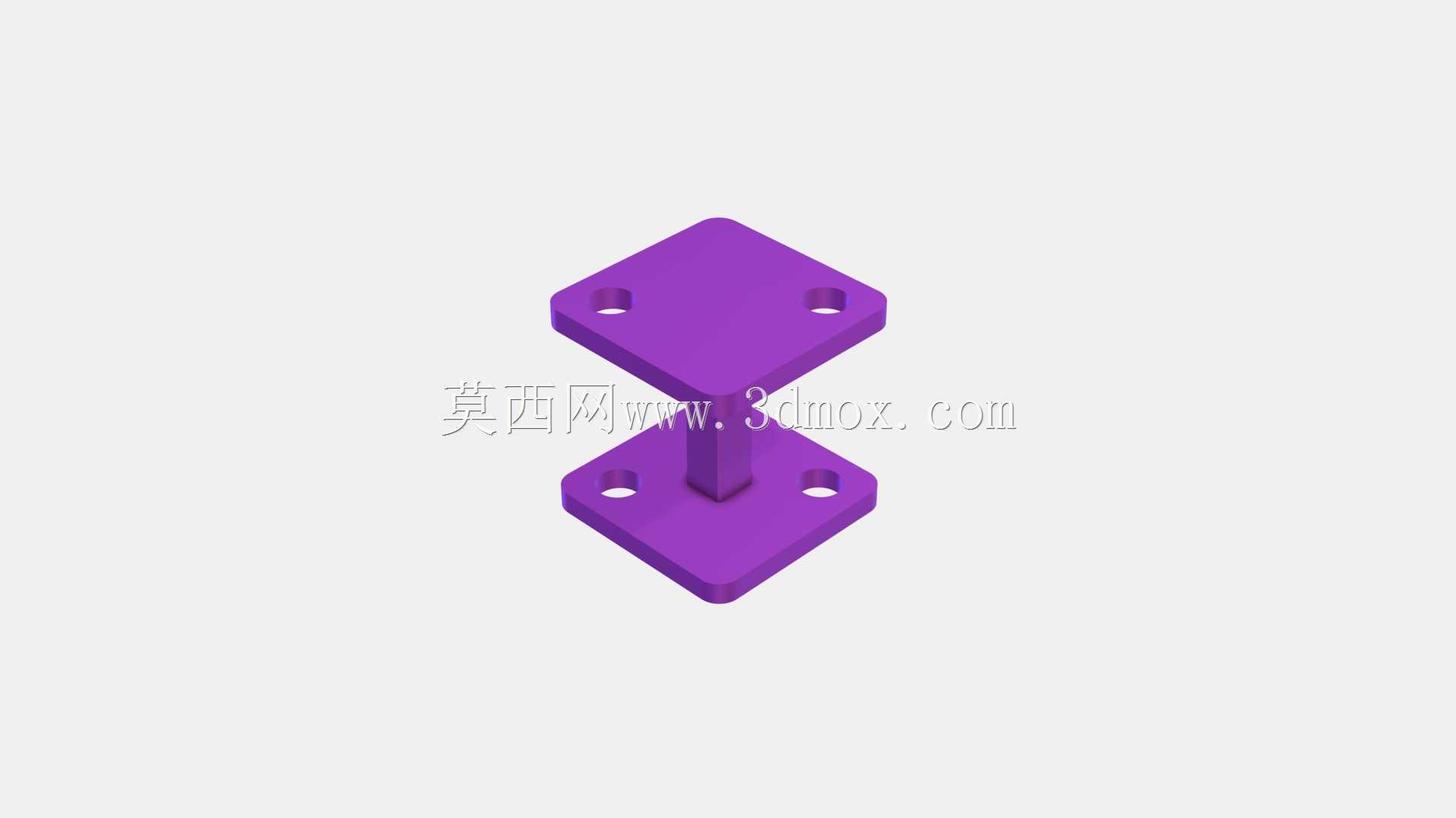

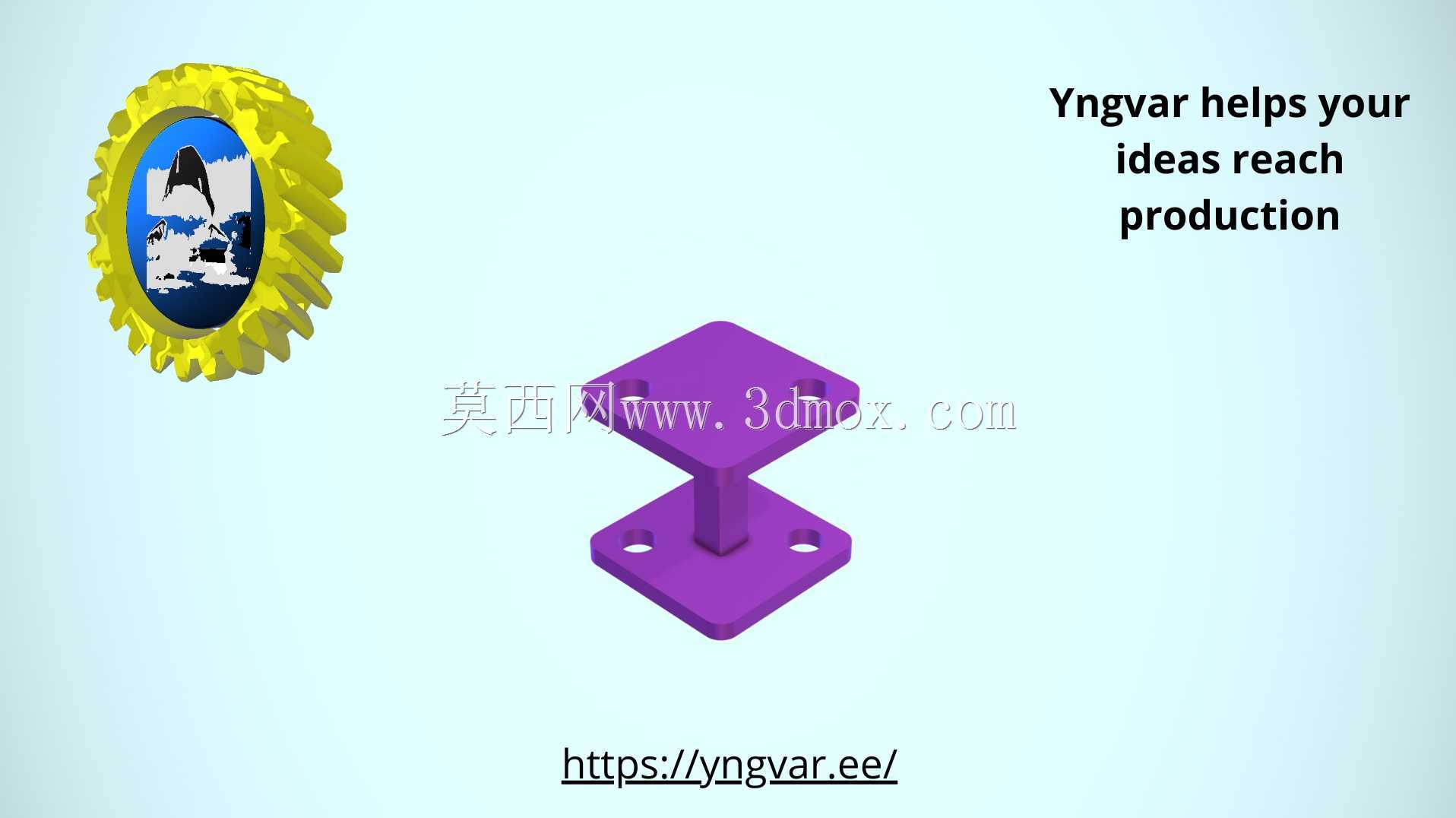

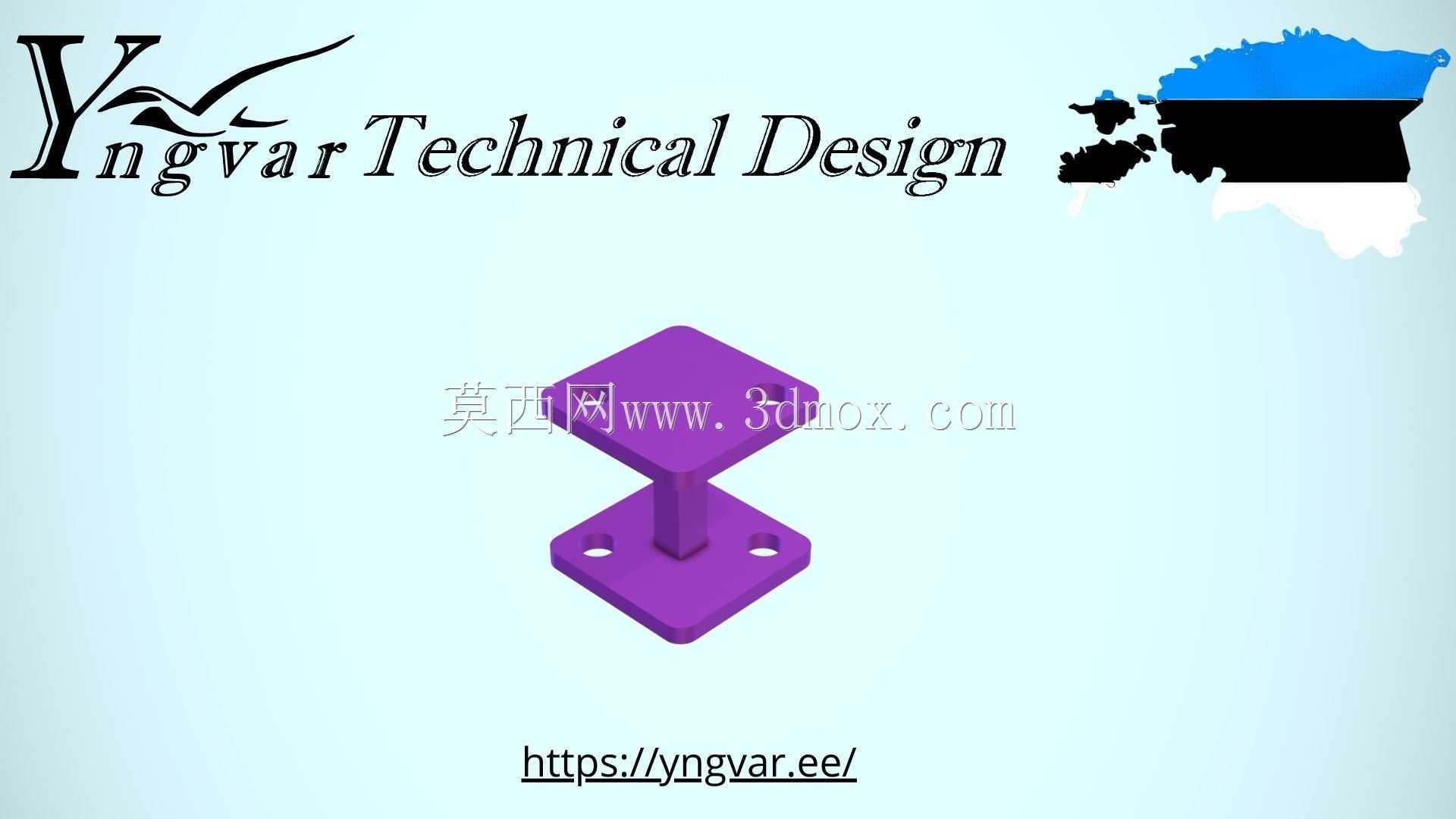

带安装法兰的工字形支撑连接结构件

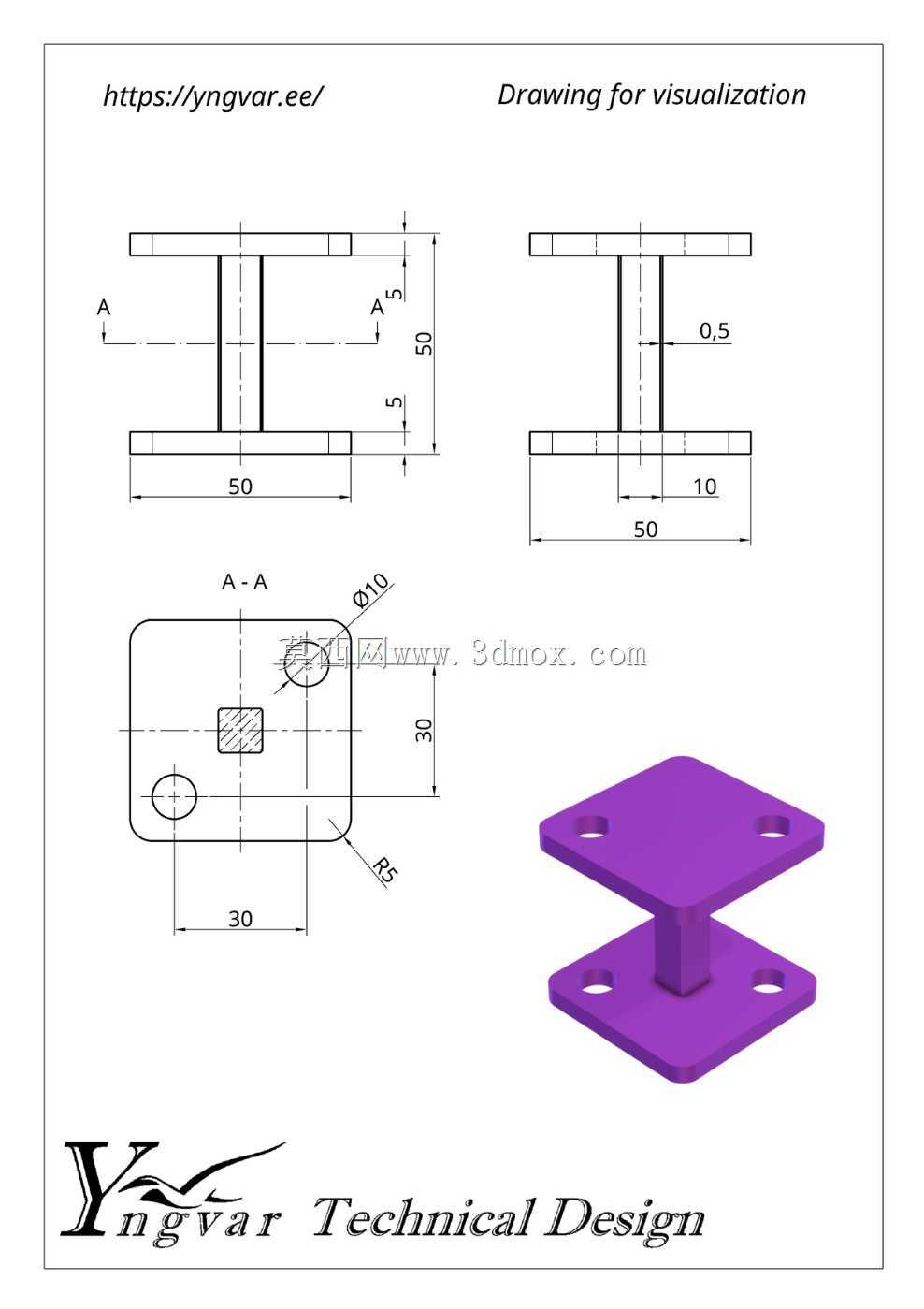

　　在非标自动化设备、小型电子装置以及桌面级3D打印验证场景中，这类带上下安装法兰的工字形支撑件是极为常见的结构连接件，很多刚入行的结构工程师在做小型机架、功能模块支撑时，往往会忽略这类零件的受力边界与安装适配性，最后要么出现支撑刚度不足导致的设备运行抖动，要么出现安装孔位错位无法装配的问题。从实际使用场景来看，这类支撑件主要承担垂直方向的载荷传递，同时也能承受一定程度的侧向弯矩，上下两端的方形法兰板是核心的安装基准，法兰板上预留的安装孔需要和配套的安装面做公差匹配，通常孔位会按照H7级公差做设计，避免装配时出现螺栓无法穿入的问题，法兰板的厚度需要根据实际承载的载荷做校核，如果是用于小型电子模块的支撑，法兰厚度做到3-5mm即可满足刚度要求，如果是用于有振动工况的设备支撑，法兰厚度需要提升到6-8mm，同时还要在法兰和中间立柱的连接处做圆角过渡，避免应力集中导致的断裂问题。中间的工字形立柱是整个零件的核心受力部分，工字形截面的设计本身就是为了在保证支撑刚度的前提下尽可能减少材料用量，降低零件整体重量，很多工程师在做这类结构建模时，会直接用矩形截面做立柱，虽然加工难度更低，但同等重量下的抗弯刚度会比工字形截面低30%左右，对于需要做轻量化设计的便携设备来说，工字形截面的优势会非常明显。在实际建模过程中，需要先确定上下法兰的安装孔位间距，这个尺寸必须和配套安装面的孔位完全一致，不能出现偏差，否则现场装配时会出现无法对位的问题，很多新手设计师容易犯的错误就是先画立柱再补法兰，最后孔位和安装面不匹配，导致整个零件需要返工。

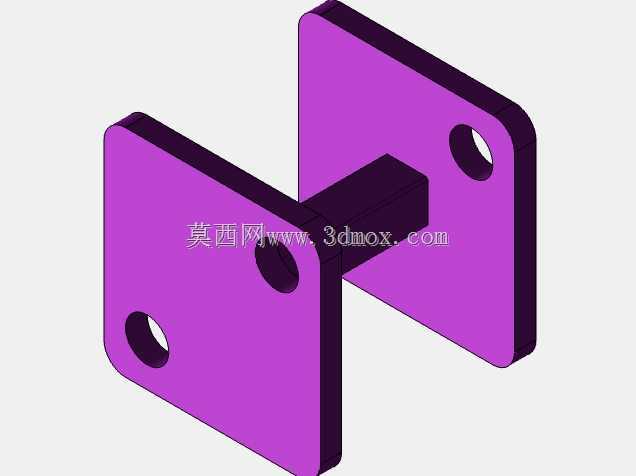

　　立柱的高度尺寸需要根据设备的实际安装空间做确定，要预留出足够的安装操作空间，比如螺栓拧紧需要的扳手空间，不能让立柱和周边的其他零件出现干涉，同时立柱的截面尺寸需要根据载荷做校核，垂直方向的压应力要小于材料的许用压应力，侧向的弯曲变形量要控制在支撑总高度的千分之一以内，避免支撑的部件出现位置偏移。这类零件如果是用于3D打印验证，通常会选用PLA或者ABS材料，打印时需要注意立柱部分的填充率，至少要设置到30%以上，法兰部分的填充率可以设置到50%，保证安装孔的强度，避免螺栓拧紧时出现法兰开裂的问题；如果是用于量产的金属零件，通常会选用铝合金6061材质做阳极氧化处理，也就是图中呈现的紫色外观，这种处理方式既能提升零件的表面耐腐蚀性，也能起到一定的装饰作用，氧化层的厚度通常控制在8-12μm，既能保证耐磨性能，也不会因为氧化层过厚导致安装孔的尺寸出现超差。

　　在实际设备装配中，这类支撑件通常会配合内六角圆柱头螺栓使用，安装时需要在法兰和安装面之间加装平垫，避免螺栓拧紧时压伤法兰表面，同时要按照对角线顺序拧紧螺栓，保证法兰面和安装面完全贴合，不会出现倾斜导致的支撑受力不均。很多人会觉得这类简单结构件不需要做太细致的设计，实际上在小型精密设备中，这类支撑件的尺寸精度直接影响整个设备的装配精度，比如在视觉检测设备中，支撑相机的支架如果刚度不足，设备运行时的振动会导致相机拍摄的图像出现模糊，直接影响检测精度，这时候哪怕是几微米的变形量都可能导致整个设备的功能无法满足要求。在做这类零件的三维建模时，还要注意安装孔的沉头设计，如果是用内六角螺栓安装，沉头孔的深度要保证螺栓拧紧后头部不会高出法兰表面，避免和上方安装的部件出现干涉，沉头孔的直径要比螺栓头部大0.5-1mm，方便装配时调整位置。另外，工字形立柱的腹板和翼缘的连接处也要做小圆角过渡，不要做成直角，直角处不仅容易在加工时出现应力集中，在3D打印时也容易出现层间结合力不足的问题，圆角半径通常取1-2mm即可，不需要太大，避免影响零件的整体外观。

　　这类支撑件的应用场景非常广泛，除了工业设备中的支撑，在桌面级的实验装置、小型电子产品的内部支撑、甚至是DIY的创客作品中都能看到类似的结构，设计的核心就是在满足承载和安装要求的前提下，尽可能简化结构，降低加工难度，同时兼顾轻量化的需求，不要为了追求外观的复杂而增加不必要的结构，反而提升加工成本和装配难度。在做结构校核时，除了静态的载荷计算，还要考虑动态工况下的疲劳问题，如果设备长期处于振动工况，需要对零件做疲劳强度校核，避免长期使用后出现断裂问题，尤其是法兰和立柱的连接位置，是整个零件应力最高的区域，需要重点做加强处理，必要时可以增加加强筋来提升局部刚度，但加强筋的厚度不要超过法兰厚度的三分之二，避免注塑或者3D打印时出现缩痕问题。
