带侧置凸台的L型圆柱连接基座

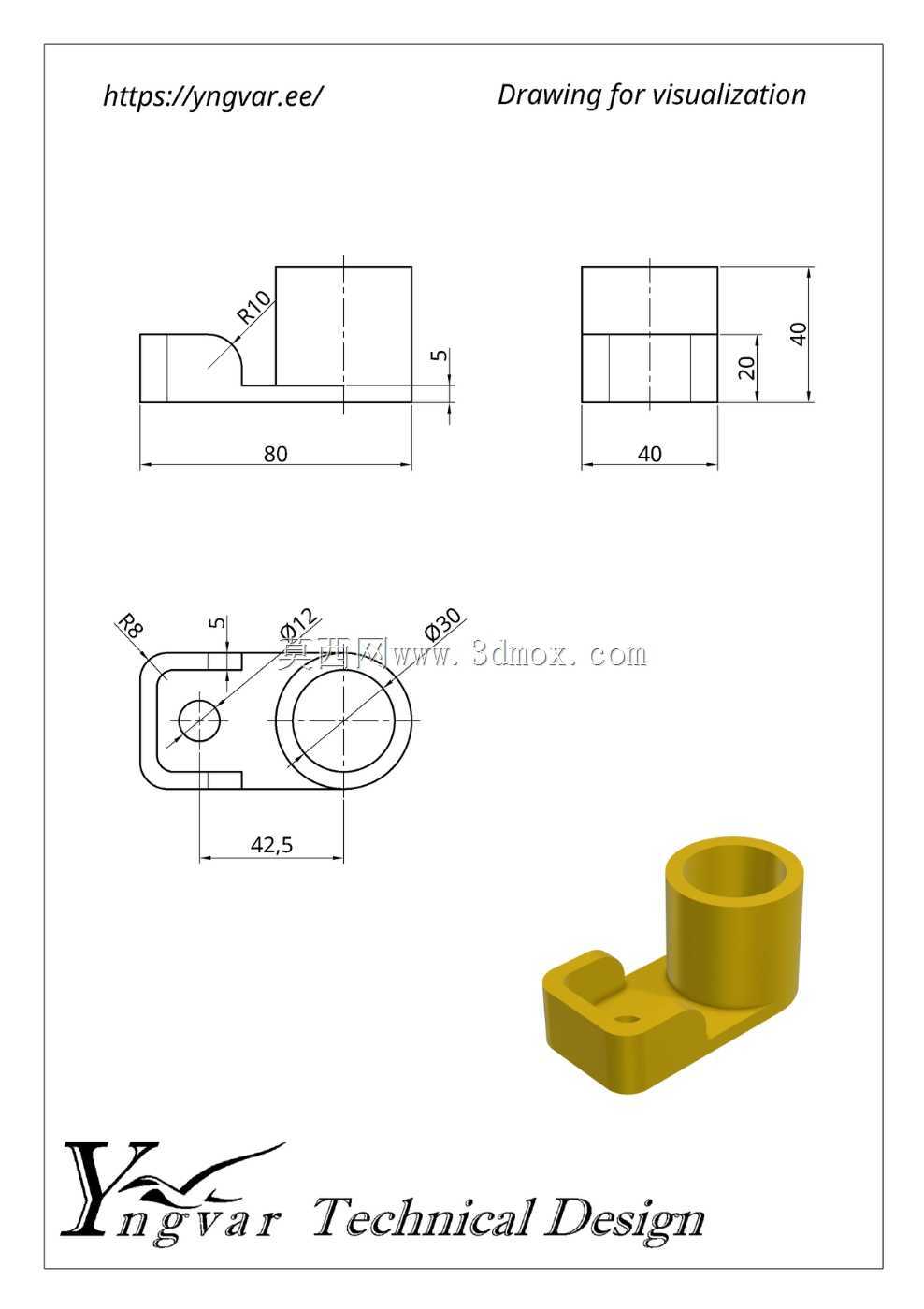

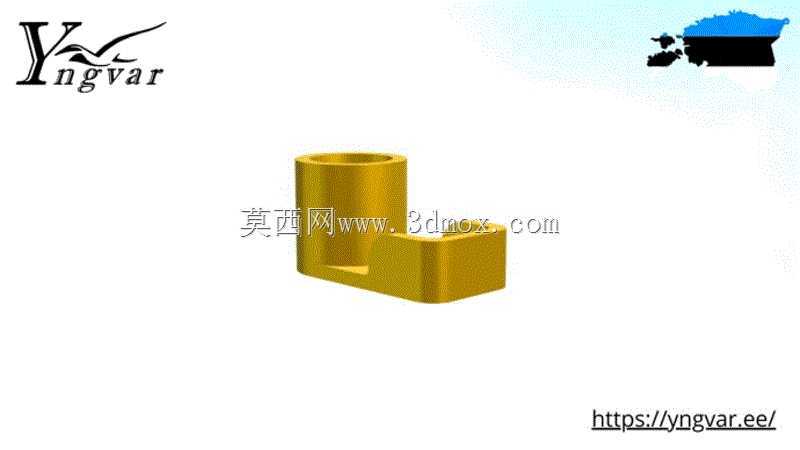

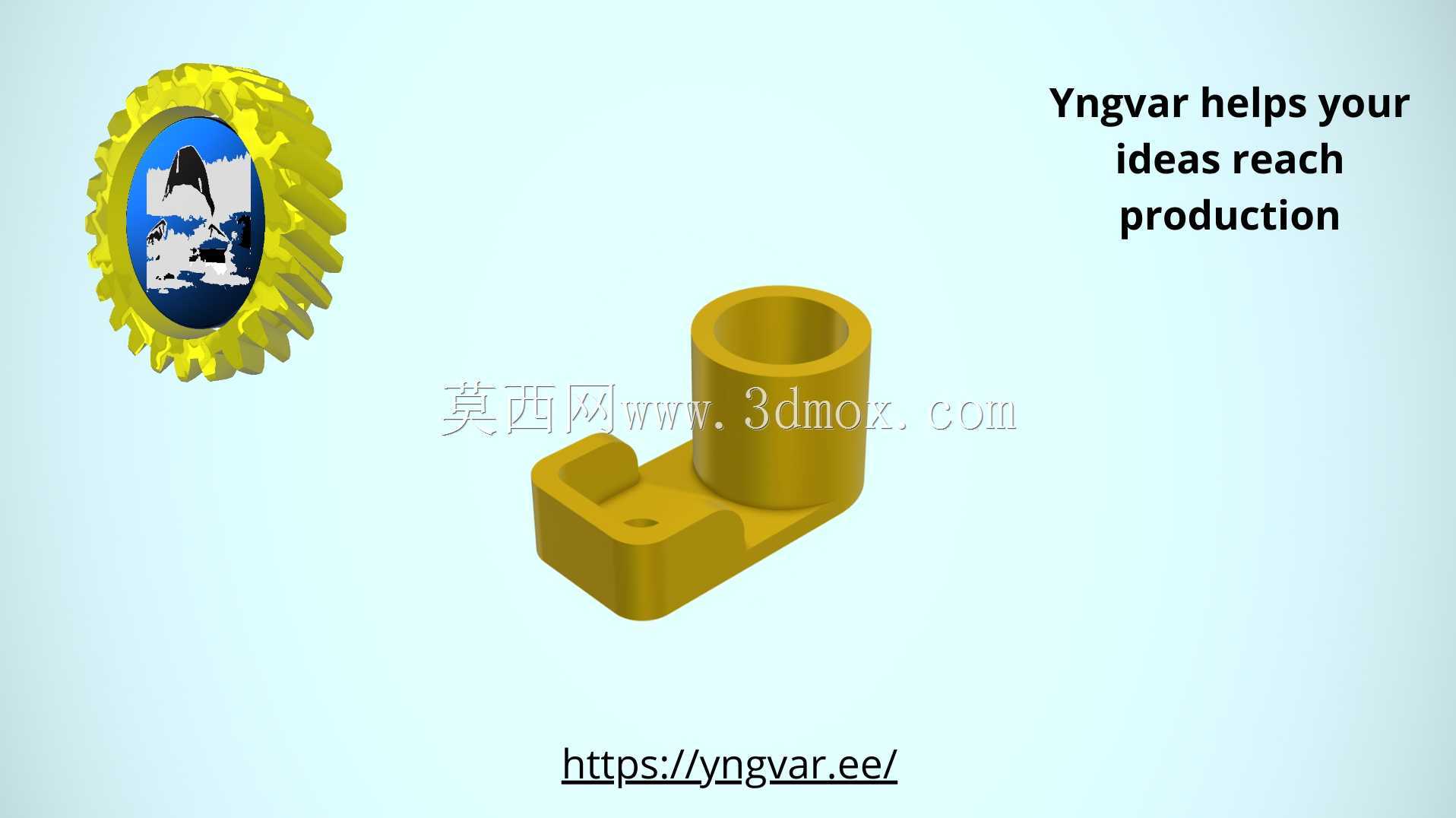

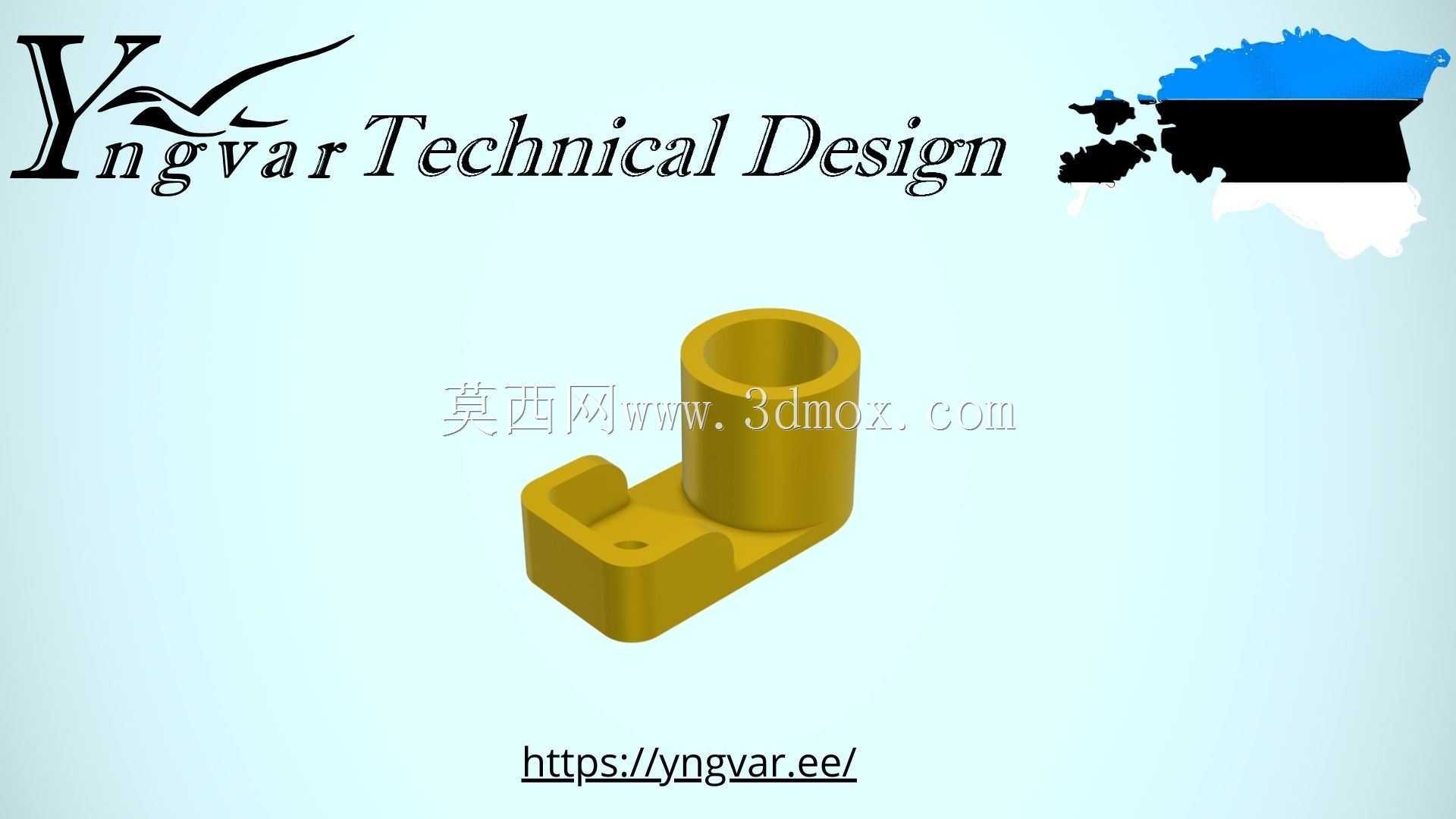

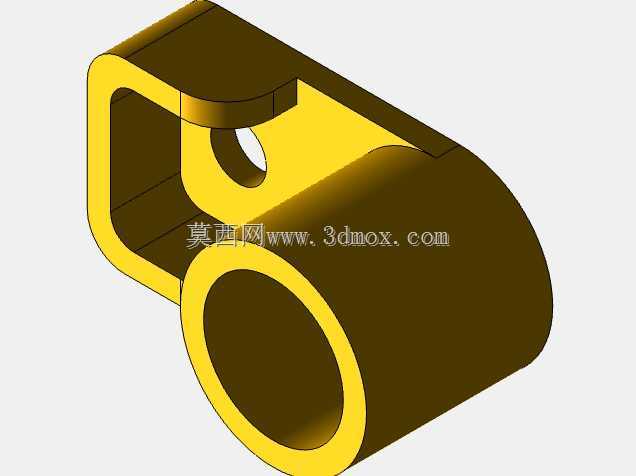

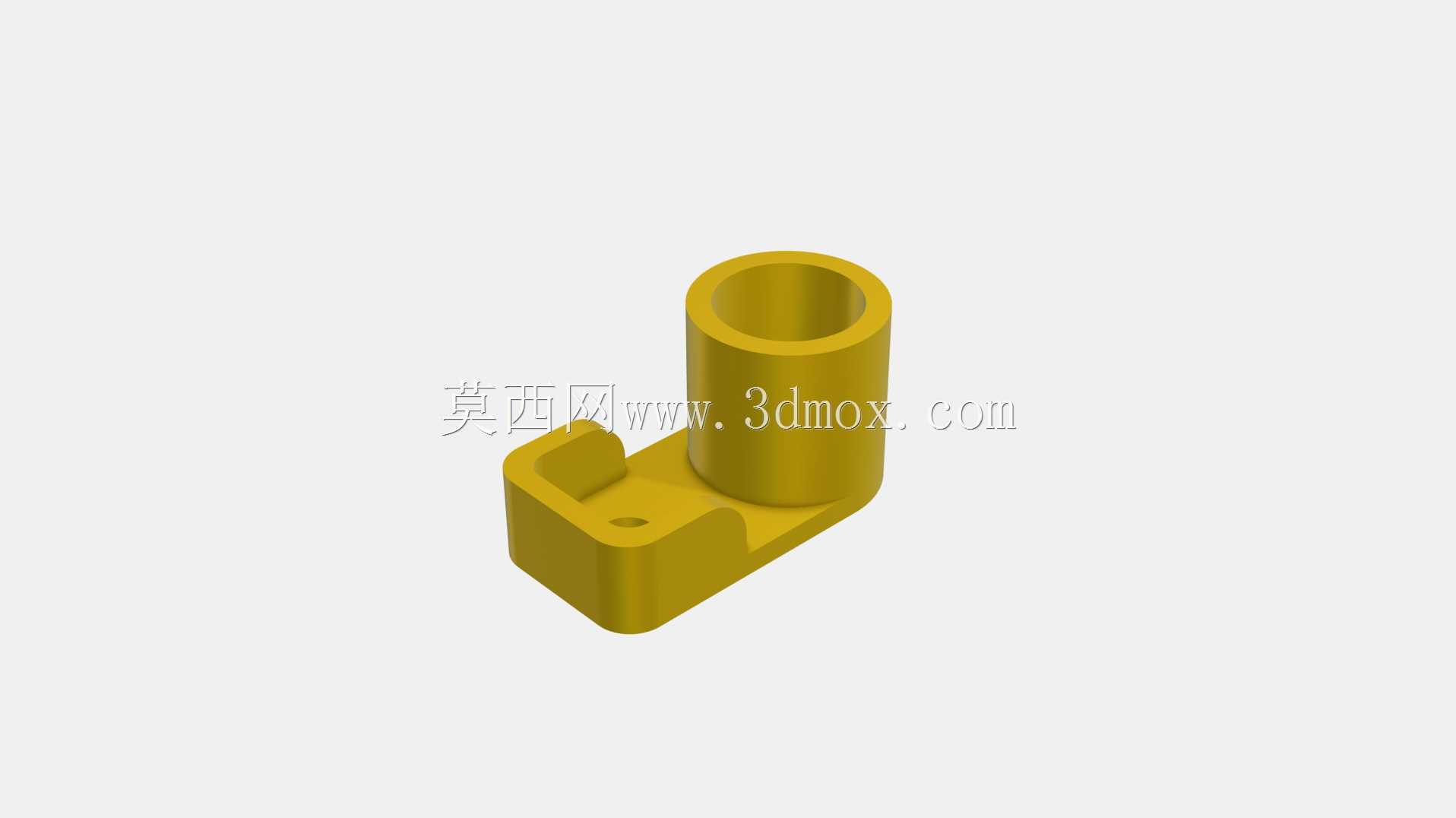

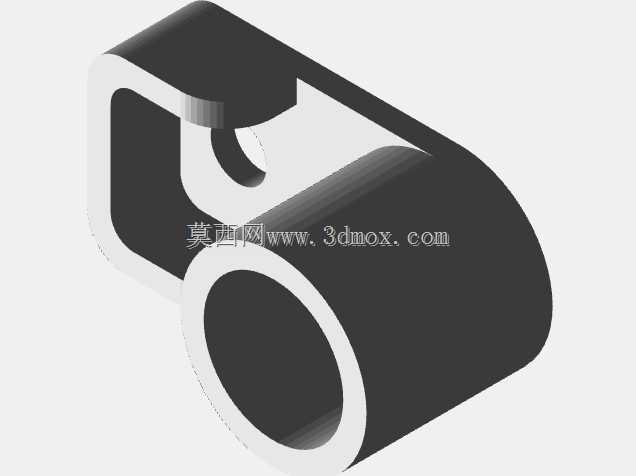

　　这类带侧置凸台的L型圆柱连接基座，在小型自动化设备的走线与气路排布场景中应用十分广泛，常作为导杆、气管快插接头的定位支撑件使用，也可在小型3D打印设备的送丝机构旁充当线材导向座，或是在桌面级工装夹具上作为定位销的安装基座，适配小载荷、高精度定位的工位需求。从功能特性来看，该构件一体成型的L型结构，一侧的空心圆柱段可穿入直径匹配的导杆、线材或管路，内壁可根据实际使用需求加工光孔或内螺纹，实现穿入件的轴向定位与径向固定；另一侧的矩形凸台端面预留了安装平面，可通过侧面的沉头孔或底部的螺纹孔将整个基座固定在设备机架、安装板的平面上，避免圆柱段在受侧向力时发生偏转或位移。

　　设计这类构件时，首先要确认穿入圆柱段的内孔直径与配合件的公差匹配，若用于导杆滑动导向，内孔需预留0.02-0.05mm的间隙，表面粗糙度控制在Ra1.6以下，减少滑动摩擦阻力；若用于管路或线材的固定，内孔可适当放大0.1-0.2mm，避免穿入时刮伤线材外皮或管路外壁。矩形凸台的厚度需要根据安装时的受力情况计算，当侧向载荷不超过50N时，凸台厚度取圆柱段外径的0.6-0.8倍即可满足强度要求，同时凸台与圆柱段的衔接处需要做R1-R2的圆角过渡，避免应力集中导致构件在受冲击载荷时发生断裂。

　　从安装边界来看，圆柱段的高度需要根据穿入件的插入深度确定，通常要比穿入件的插入深度多3-5mm，保证配合长度足够，不会出现松脱；矩形凸台的长宽尺寸要大于安装孔的分布圆直径，两侧预留至少2mm的实体宽度，避免安装时螺丝拧紧导致凸台边缘开裂。实际建模过程中，需要先绘制L型的截面轮廓，通过拉伸生成基础实体，再对圆柱段进行抽壳或打孔处理，之后在凸台上添加安装孔特征，最后对衔接处做圆角优化，整个构件的壁厚要保持均匀，避免3D打印或注塑加工时出现缩痕、填充不均的问题。

　　这类构件在桌面级小型设备的改造、非标工装的快速搭建场景中需求量很大，因为其结构简单，加工难度低，既可以通过3D打印快速制作原型验证安装尺寸，也可以通过铝型材切削、尼龙注塑实现批量生产，适配不同的成本与使用强度需求。在实际选型使用时，需要注意圆柱段的轴线与凸台安装面的垂直度公差，通常要控制在0.02mm以内，否则穿入的导杆会出现倾斜，导致滑动卡顿或是定位精度超差；如果用于有耐腐蚀要求的场景，可选择尼龙或不锈钢材质制作，普通工况下使用ABS或铝合金材质即可满足强度与成本的平衡。
