小型12V供电模块防护安装电池盒

　　在低压电子供电配套、小型工控终端供电改造、户外传感节点供电部署这类场景里，12V铅酸或者锂电池的安装防护一直是结构设计里容易被忽略但直接影响设备运行稳定性的环节。这款电池安装固定结构，核心是为小容量12V电池提供可靠的承载与防护，适配的是常见的额定容量在7Ah以内的阀控式小型铅酸电池，或是同尺寸规格的磷酸铁锂12V电池组，这类电池广泛用在门禁后备电源、小型工控PLC掉电保护模块、户外环境监测终端的独立供电单元里。

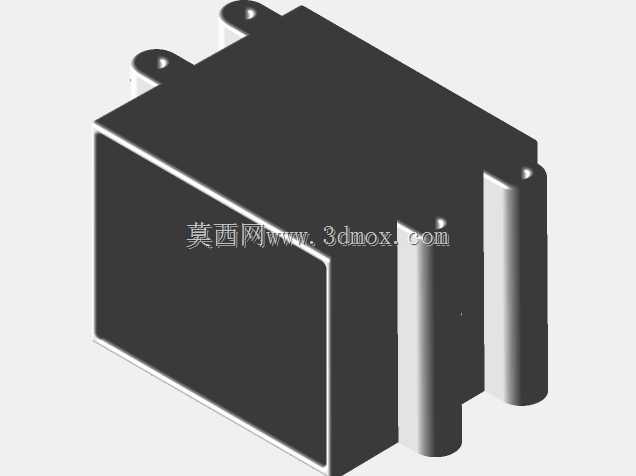

　　从结构设计逻辑来看，整个壳体采用一体式围合结构，主体腔体为方正的封闭空间，内壁预留了电池放置的间隙，不会出现电池装入后过度卡滞或是晃动量过大的问题，腔体侧壁的厚度均匀，在常规的ABS或者PP注塑成型工艺下，不会出现缩痕、翘曲这类成型缺陷，同时能提供足够的结构强度，在承受常规的外部挤压、跌落冲击时，不会出现壳体开裂导致内部电池移位、接线松脱的问题。

　　安装固定结构的设计充分考虑了不同安装场景的需求，壳体顶部和侧部分别延伸出带安装孔的固定耳，安装孔的孔径适配常规的M4自攻螺丝或是M3螺栓固定，固定耳的位置做了局部加厚处理，避免螺丝锁紧时固定耳出现应力断裂。顶部的两个固定耳适合在设备内部的水平安装板上从上方锁付固定，侧面的固定耳则适配垂直安装面的固定需求，比如在电控柜侧壁、设备机架的立式型材上安装时，不需要额外加装转接支架，直接通过侧面固定耳就能完成锁付，大幅降低现场安装的配件成本与施工耗时。

　　从安装边界尺寸来看，整个壳体的长宽高比例适配常规12V小型电池的外形，腔体内部净尺寸比对应电池的外形尺寸单边预留0.5mm的装配间隙，既方便电池的装入与取出更换，也能避免电池在腔体内出现窜动。固定耳的突出长度控制在12mm以内，不会过多占用安装空间，在空间紧凑的小型电控箱内部安装时，不会和周边的接线端子、继电器、走线槽产生干涉。壳体的接线端预留了走线缺口，方便电池的正负极引线引出，缺口位置做了圆角钝化处理，不会划伤电线绝缘层，避免长期使用后出现绝缘破损短路的风险。

　　实际应用中，这款结构可以直接替代很多设备里自制的电池固定支架，不需要额外做钣金折弯、焊接的加工，标准化的结构能直接适配批量生产的装配需求，在做设备后备供电改造时，不需要重新测绘设计电池固定结构，直接选用这款结构就能快速完成电池的安装固定，同时封闭的壳体结构能避免设备内部的金属碎屑、灰尘落到电池电极上造成的短路风险，也能在电池出现意外漏液时，对漏液起到一定的容纳阻隔作用，避免漏液腐蚀设备内部的其他电路板与结构件。

　　设计过程中也充分考虑了不同使用环境的适配性，壳体的外表面没有多余的凸起与棱角，在设备内部布线时不会勾挂电线，整体的重心靠近安装固定面，在设备出现运输振动、运行震动时，不会因为重心偏移导致固定螺丝松动、壳体脱落。固定耳的安装孔位置做了沉台设计，螺丝锁付后螺丝头不会突出固定耳表面，避免和周边部件产生刮擦。整个结构没有复杂的倒扣、抽芯结构，不管是做3D打印打样验证，还是开模批量注塑生产，都能实现较低的加工成本，打样阶段不需要做复杂的支撑处理，打印完成后简单去除支撑就能直接装配验证，开模时模具结构简单，成型周期短，适合批量配套使用。
