双接口筒式流体转接连通构件

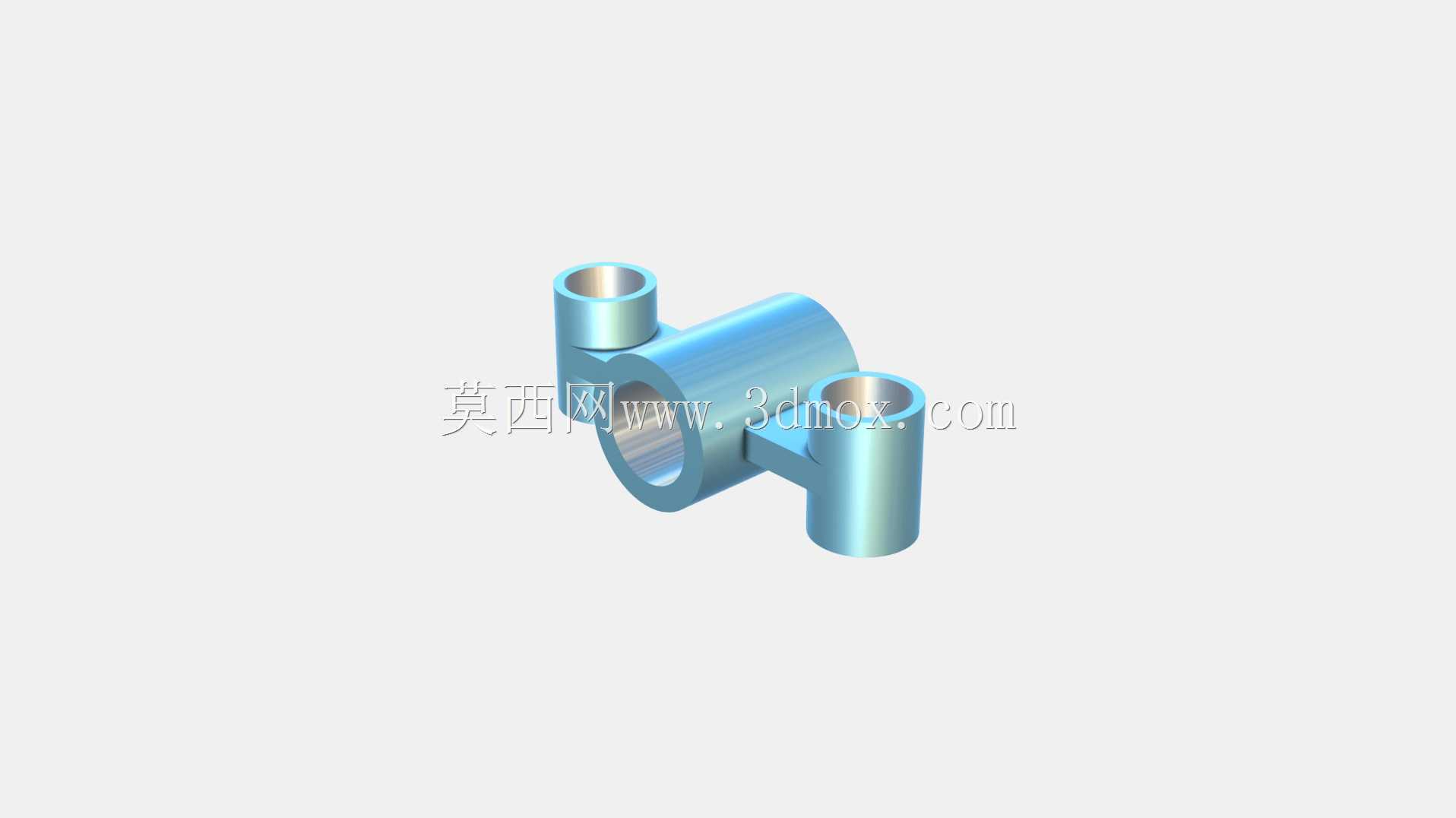

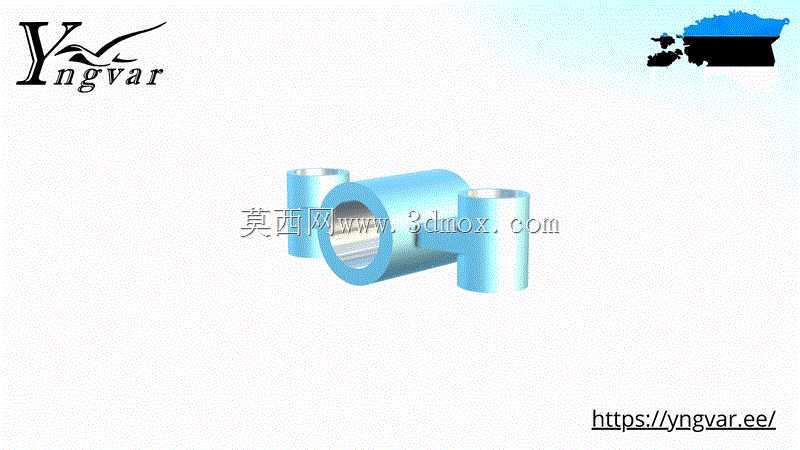

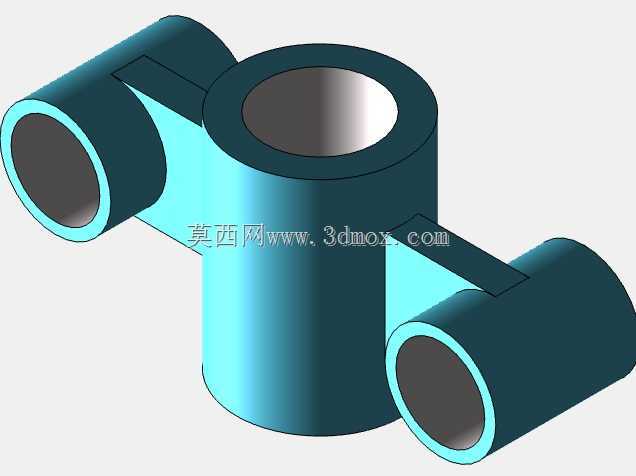

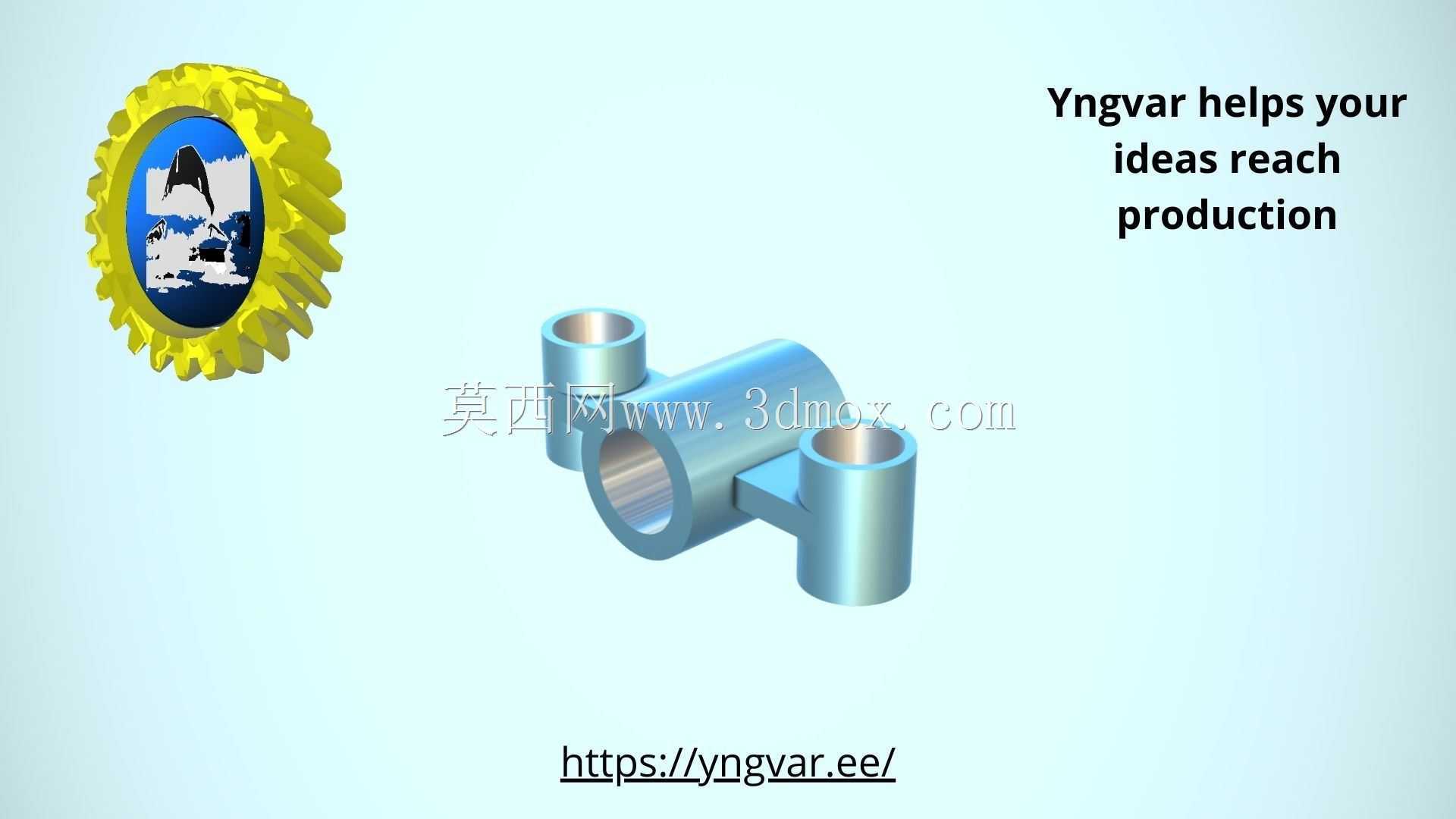

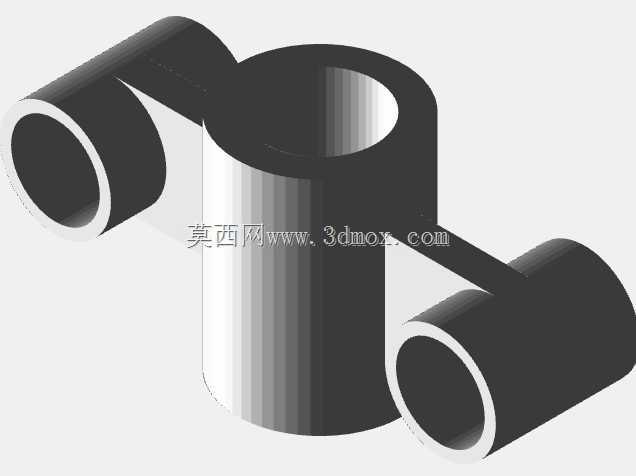

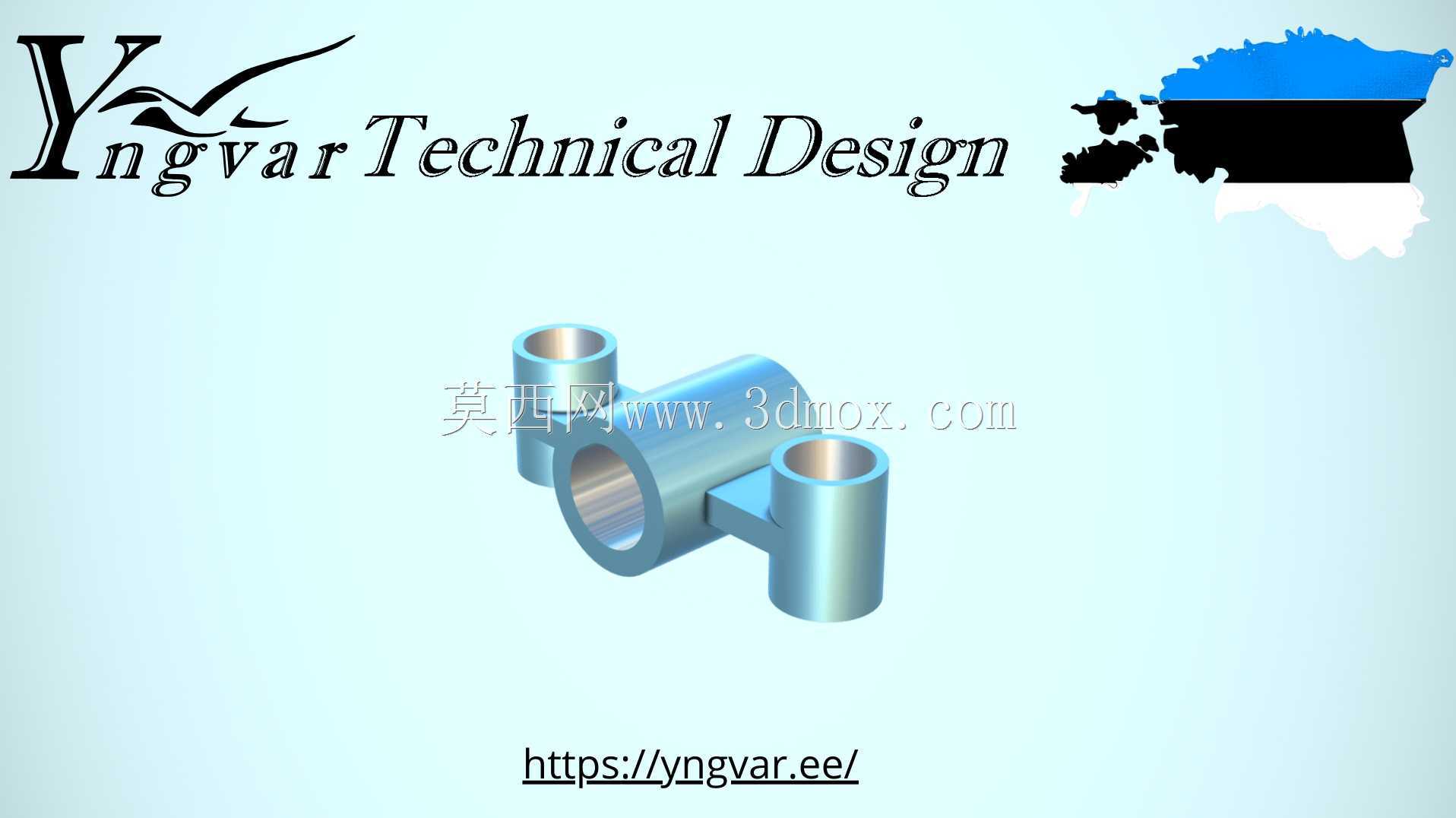

　　该构件主要应用在中小通径流体管路的分支转接场景，常见于实验室流体试验台、小型液压测试回路、3D打印设备冷却管路排布这类需要在主通路侧方引出支路的工况中，核心作用是实现主通路流体的侧向分流或者合流，避免管路转接处出现直角弯折带来的流阻骤升问题，同时减少多接头拼接带来的泄漏风险点。从结构功能来看，中间的大直径筒体是流体的主流通腔，两端贯通的内孔可直接对接同外径的主管路，两侧对称伸出的小直径筒体为支路接口，可对接支路管路实现流体的引出或汇入，整体为一体式结构，没有拼接焊缝或者装配接缝，从根源上降低了转接部位的泄漏概率，相比传统的三通接头，该结构的主通路为直通式设计，流体经过主通路时不会出现流向突变，流阻损失比普通直角三通低40%左右，适合对压力损失敏感的低压流体输送场景。

　　设计过程中优先考虑了管路安装的操作空间，两侧支路接口的轴线与主筒体轴线垂直相交，且两个支路接口的外端面保持齐平，安装时无需额外调整角度，可直接将支路管路垂直插入接口完成固定，主筒体两端的接口内径做了0.2mm的导入倒角，装配时可快速引导管路插入，避免硬插导致的密封圈切边问题。尺寸边界上，主筒体的通径适配常用的12mm外径流体管路，两侧支路接口适配6mm外径支路管路，主筒体总长度控制在32mm，支路接口外端面到主筒体轴线的距离为18mm，整体安装后占用的径向空间不超过40mm，轴向空间不超过40mm，可在狭小的设备内部管路排布场景中使用，不会和周边的结构件产生安装干涉。

　　结构细节上，主筒体与支路接口的相交位置做了R2的内圆角过渡，既可以降低流体在交汇处的湍流强度，减少管路振动，也能避免3D打印成型时该位置出现应力集中导致的开裂问题，所有接口的外圆面都预留了1mm的壁厚余量，可根据实际使用需求加工外螺纹或者安装快插接头的卡槽，不需要额外增加转接套。实际选型使用时，该构件适合工作压力不超过0.6MPa的水、冷却油、低压气体等介质场景，安装时主通路建议顺着流体的主要流向布置，支路接口可根据管路走向选择朝上或者朝下安装，不需要额外调整安装角度，接口的配合公差按照H7精度设计，和标准管路配合后可通过密封圈或者粘接实现密封，满足常规工业场景的密封要求。

　　相比分体式组装的三通接头，该一体式结构的抗振动性能更好，在设备长期运行产生振动的工况下，不会出现接头松动泄漏的问题，同时整体重量更轻，适合对设备自重有要求的便携式流体设备、小型实验装置使用。建模过程中所有的相交面都做了曲率连续处理，没有尖锐的棱角，既可以减少流体流动时的阻力，也能避免安装过程中尖锐边角划伤操作人员，所有壁厚保持均匀，最小壁厚不小于1.5mm，满足3D打印、注塑、机加工等多种加工工艺的成型要求，不需要额外做工艺补正。
