教学用简易三指夹持机械手结构设计

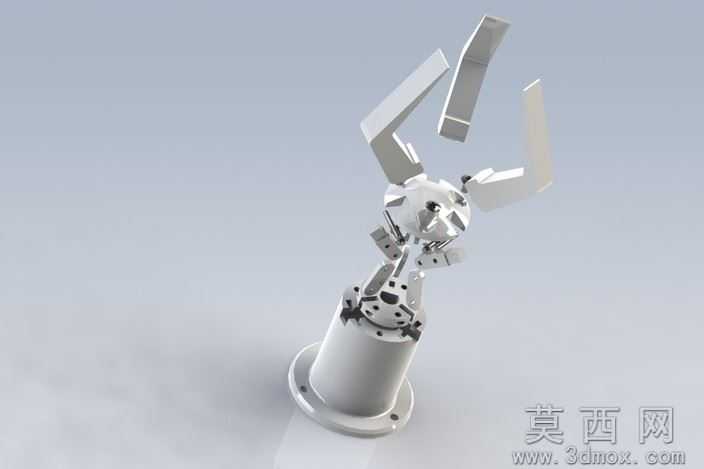

本作品为面向机械结构教学场景设计的简易三指夹持机械手，整体采用三维参数化建模方式完成全结构搭建，建模过程中对每一处装配配合关系做了严谨定义，确保各运动部件无干涉、可实现预期的开合动作。模型整体分为底部安装基座、中部驱动腔体、上部传动组件、末端三指夹爪四个核心部分，底部基座采用带安装孔的法兰式结构，可便捷固定在实验台或配套机械臂末端，建模时对基座的倒角、安装孔位公差做了细节还原，保证结构的工程实用性。中部驱动腔体采用圆柱式封闭结构，内部预留了驱动元件的安装空间，腔体表面的散热槽、固定螺丝孔位均按照实际加工工艺做了建模处理，没有冗余的非工艺特征。上部传动组件采用多连杆铰接结构，每处铰接轴的配合间隙、连杆的传动行程都经过运动仿真校验，确保驱动动作可以平稳传递到末端夹爪，不会出现卡滞或行程不足的问题。末端三指夹爪采用120度均匀周向排布设计，每根夹爪的指面做了适配常见工件外形的弧面处理，可稳定夹持圆柱类、方块类等不同外形的小型工件，夹爪与传动连杆的连接位置做了快拆式结构设计，方便根据夹持需求更换不同形制的指端。渲染阶段采用哑光金属材质搭配局部高光处理，还原铝合金加工件的真实质感，背景采用浅灰纯色突出机械结构本身，渲染时对铰接缝隙、装配接缝处做了细节光影处理，让整体模型的视觉效果更贴近真实加工装配后的实物状态。设计思路上摒弃了复杂的冗余结构，保留三指夹持机构最核心的传动与夹持逻辑，整体结构简单易懂，运动逻辑清晰，既可以作为机械原理课程的教学演示模型，帮助学习者理解连杆传动、周向同步夹持的机械原理，也可以作为小型自动化夹持工位的原型参考，经过细节优化后可直接应用到轻载搬运、分拣类的自动化场景中。建模过程中对所有零件做了独立命名与分层管理，方便后续使用者根据需求修改参数、调整夹爪行程或更换驱动形式，整体模型没有破面、重叠面等建模问题，可直接导入各类三维软件做进一步的工程优化或运动仿真。
