星型五缸航空发动机汽缸结构三维设计

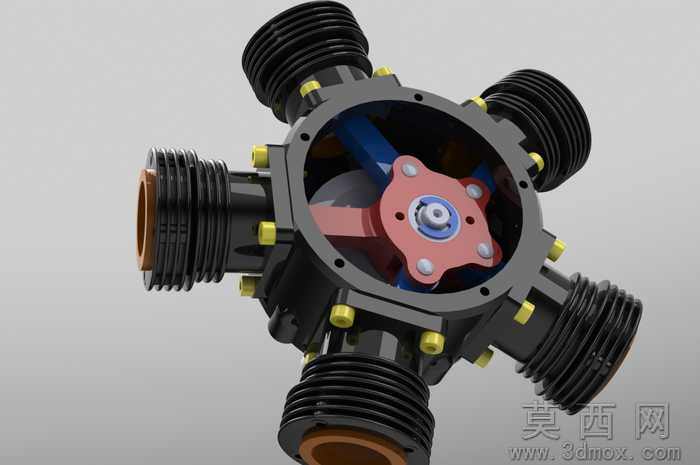

本作品为星型五缸发动机汽缸总成三维建模作品，建模过程严格遵循星型活塞发动机的经典结构逻辑，采用中心对称布局完成整体框架搭建，五个汽缸以曲轴中心为原点呈72度夹角均匀径向排布，还原了星型发动机紧凑高功率密度的结构特征。建模阶段首先完成中心曲轴箱的主体构建，对箱体的安装孔位、螺栓沉台、轴承配合位进行精准参数化绘制，保证各汽缸安装面的形位公差符合机械装配要求；随后完成单个汽缸的模块化建模，包含散热鳍片组、汽缸套、安装法兰、气门预留位等细节，其中散热鳍片采用等间距环形阵列结合曲面切除完成，还原了风冷发动机汽缸的散热结构特征，再通过圆周阵列命令快速生成其余四个汽缸，同步完成各汽缸与中心箱体的配合面布尔运算，保证装配间隙符合设计规范。内部结构部分，对中心星形曲柄、连杆铰接结构、活塞组件进行了分层建模，还原了星型发动机共用曲柄的动力传递逻辑，各运动部件的铰接位、配合轴径均按照机械设计标准预留合理公差。材质与渲染阶段，为汽缸散热结构赋予哑光黑色耐高温合金材质，螺栓紧固件赋予镀锌亮黄色金属材质，中心传动组件分别赋予红色阳极氧化铝、蓝色结构钢、银色抛光轴承钢材质，通过材质区分清晰呈现不同部件的功能分区；渲染时采用45度俯视角剖切展示视角，移除部分箱体外壳以暴露内部传动结构，搭配柔和的工业环境光，突出金属部件的质感与结构层次，同时保留完整外观视角可直观展示整机的星型布局特征。设计过程中重点考量了星型发动机的动平衡特性，五个汽缸的重量参数、安装位置完全对称，可直观体现该类发动机运转平稳、风冷散热效率高的设计优势，模型各部件可独立拆分，能够直观展示汽缸与曲轴箱的连接关系、内部动力传递路径，完整还原了五星汽缸发动机的核心结构特征。
