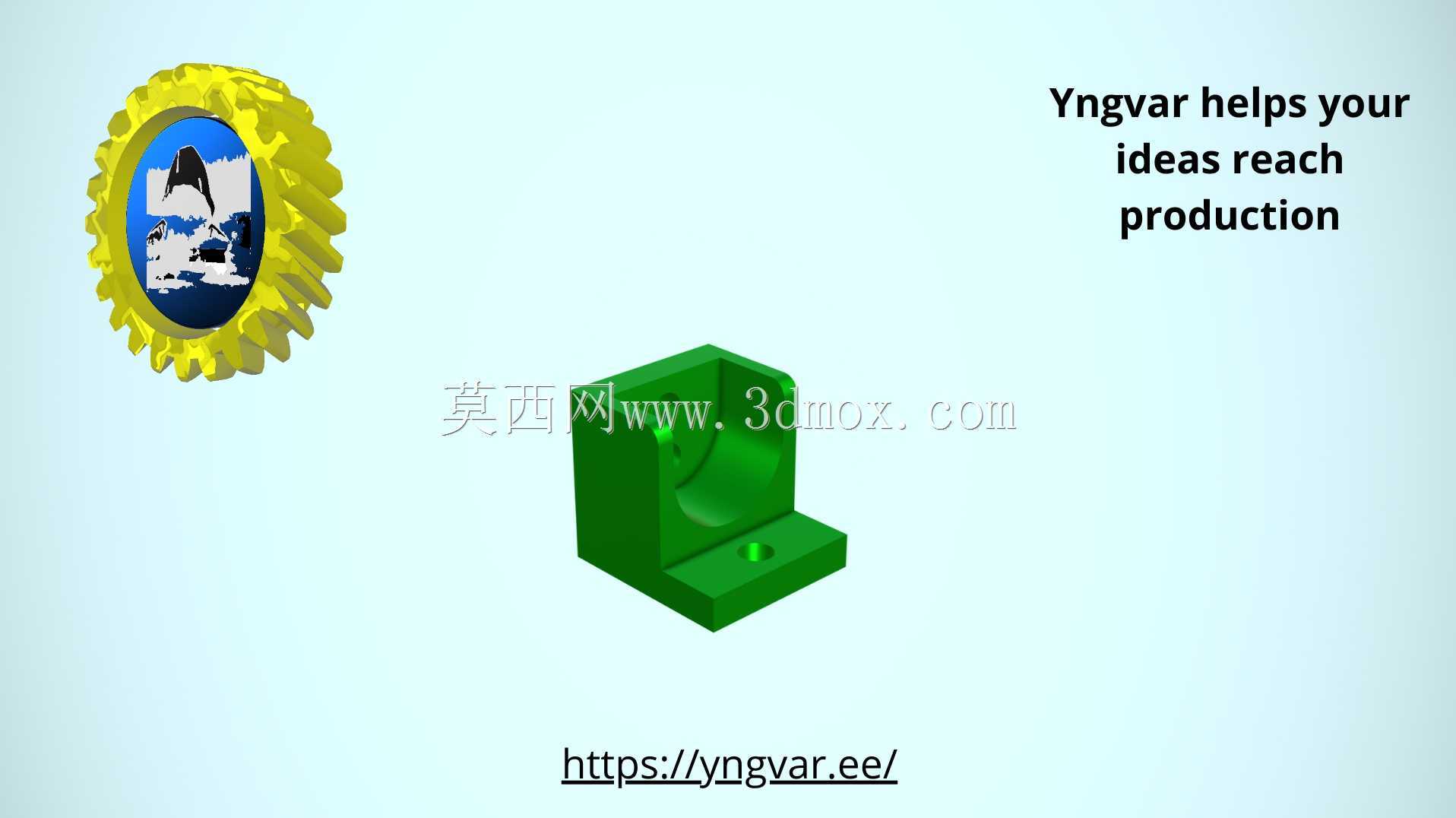

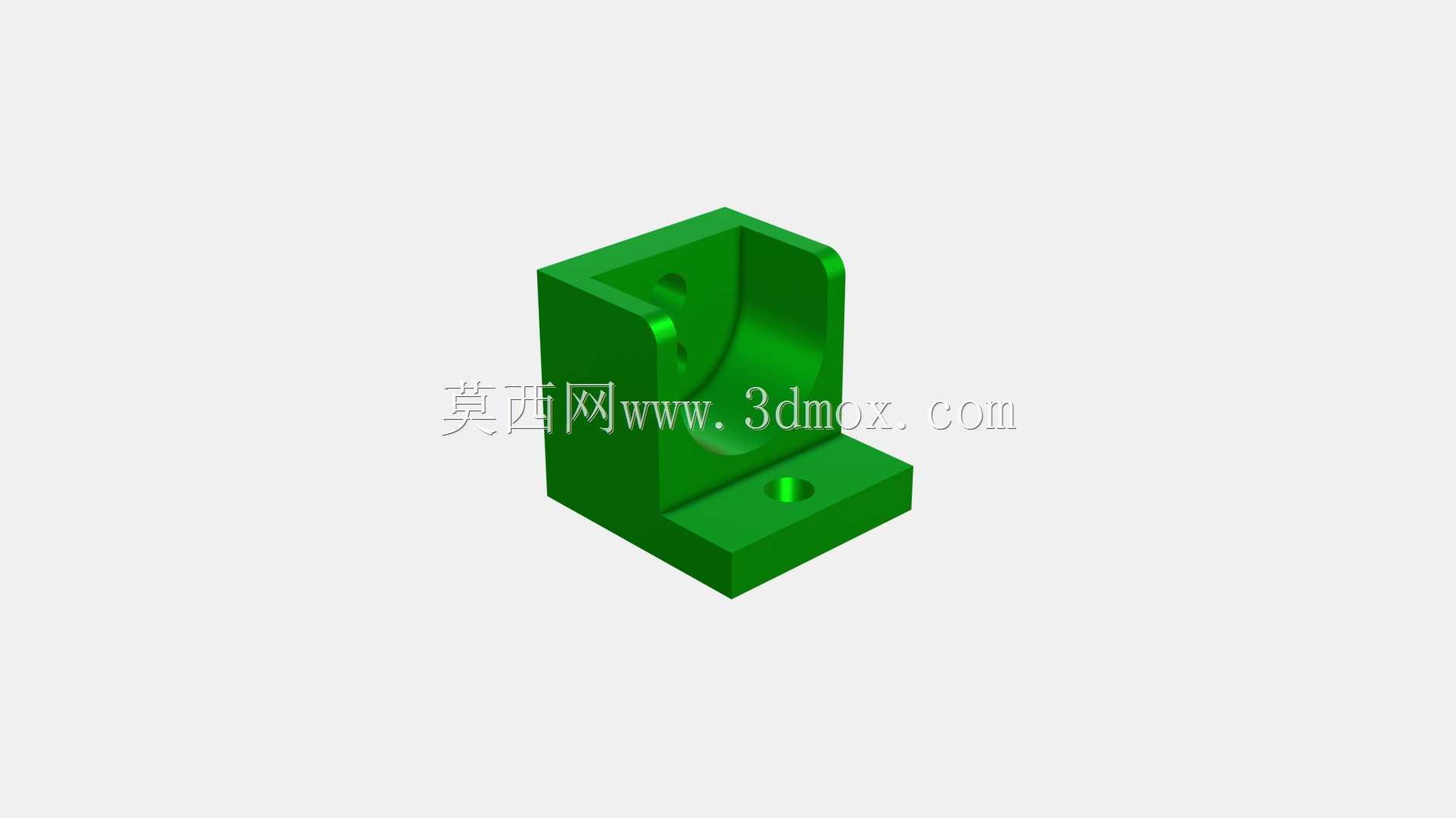

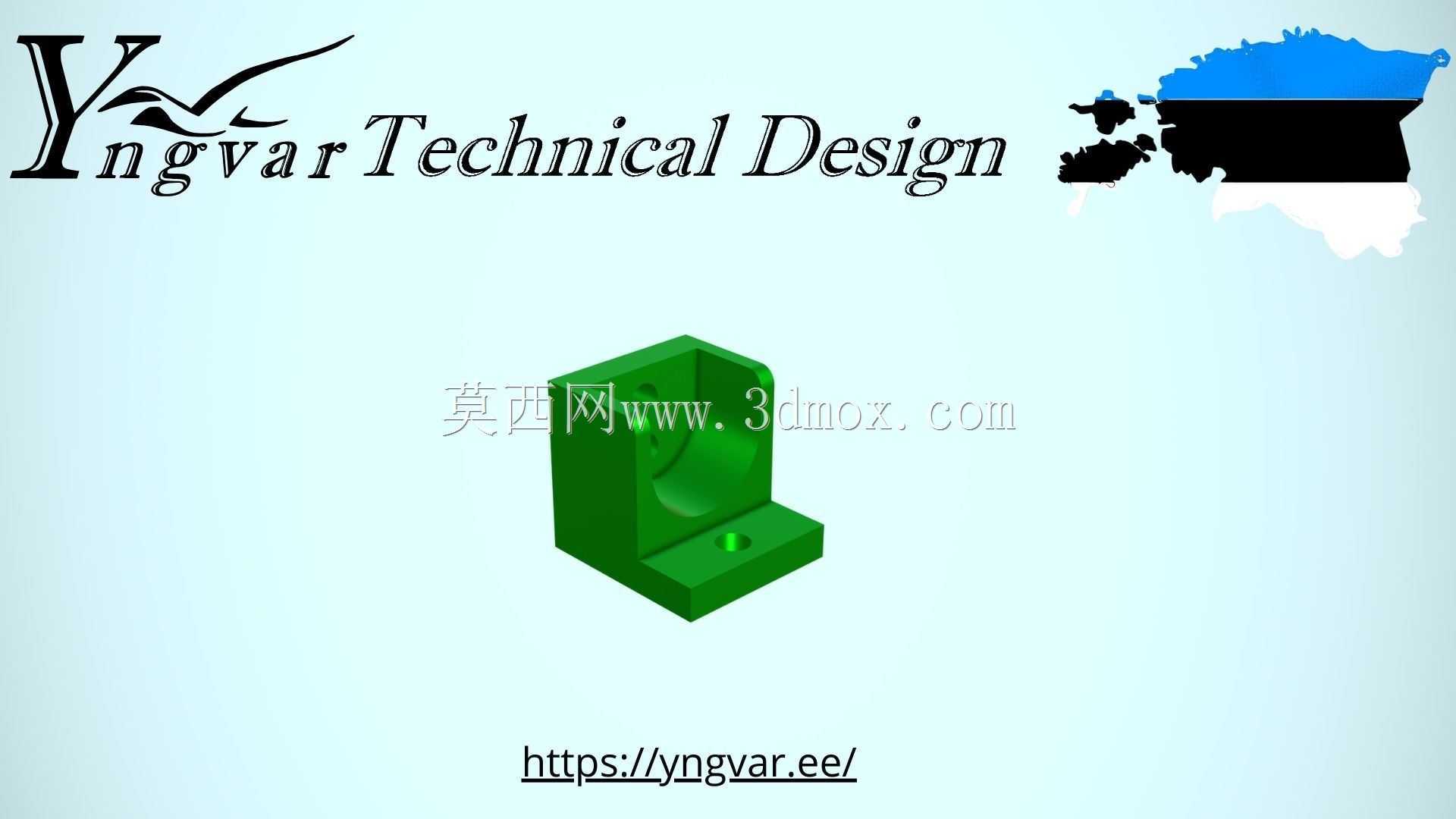

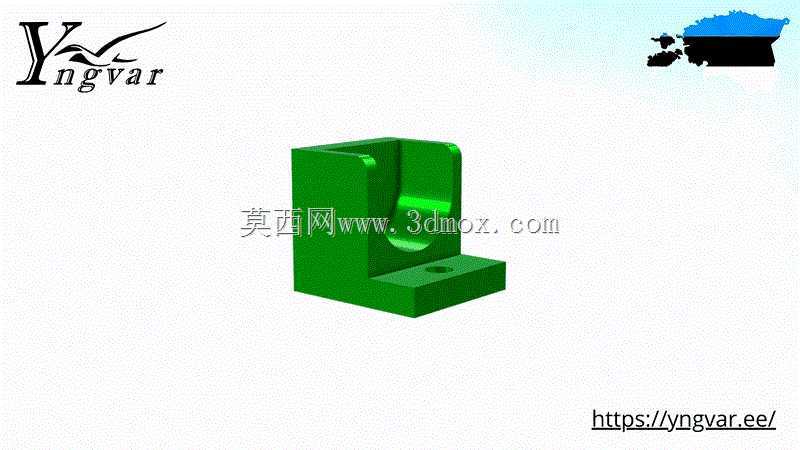

带安装底座的L型限位支撑结构件

　　这类带安装底座的L型支撑限位件，在小型自动化装配工位、桌面级工装夹具以及3D打印原型验证场景中有着极高的出镜率，很多做非标设备调试的工程师都有过临时设计这类零件的经历——当工位上需要对小型圆柱类工件、细长杆件做径向定位，同时要保证零件本身可以快速固定在铝型材工作台或者亚克力台面板上时，这种一体成型的L型结构往往是性价比最高的选择。从结构本身来看，底部的方形安装板做了沉头孔设计，安装时可以将内六角螺丝的头部完全埋入板面，不会出现螺丝凸起干涉其他工件移动的问题，这一点在紧凑空间的工位布局里尤为重要，很多新手设计师容易忽略沉头孔的深度匹配，导致螺丝头高出安装面，后续工件移动时出现刮蹭，反而要二次返工修模。

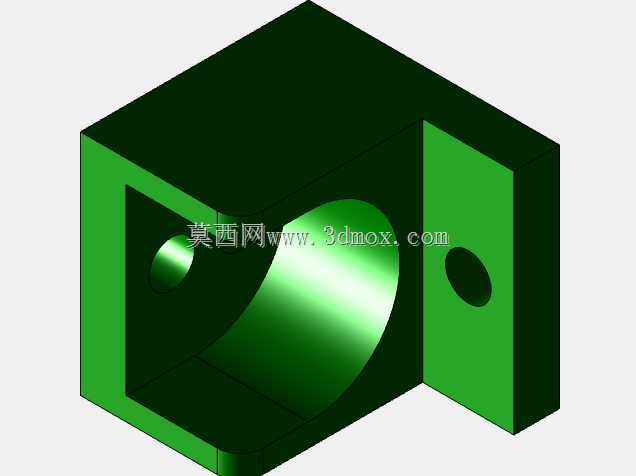

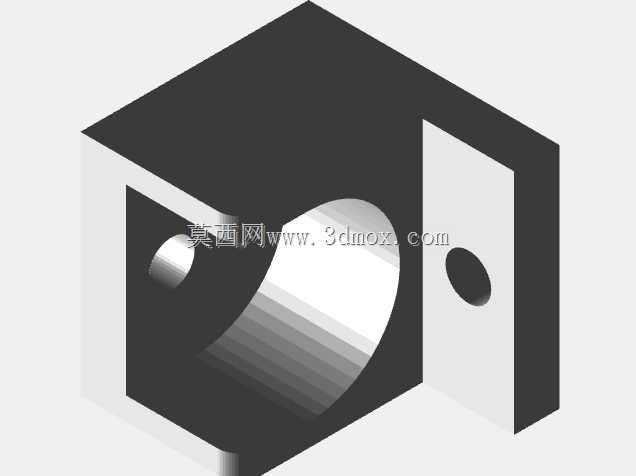

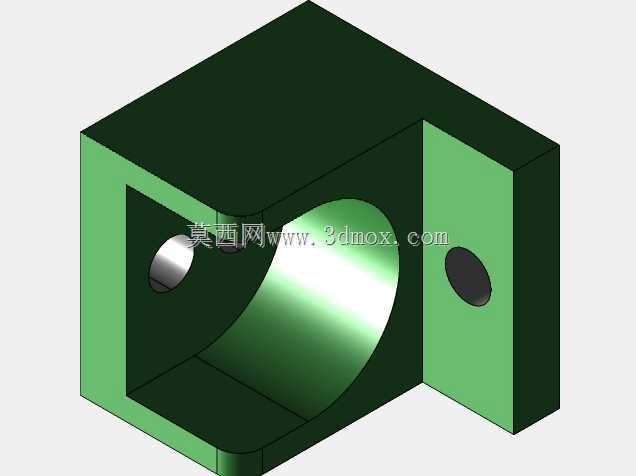

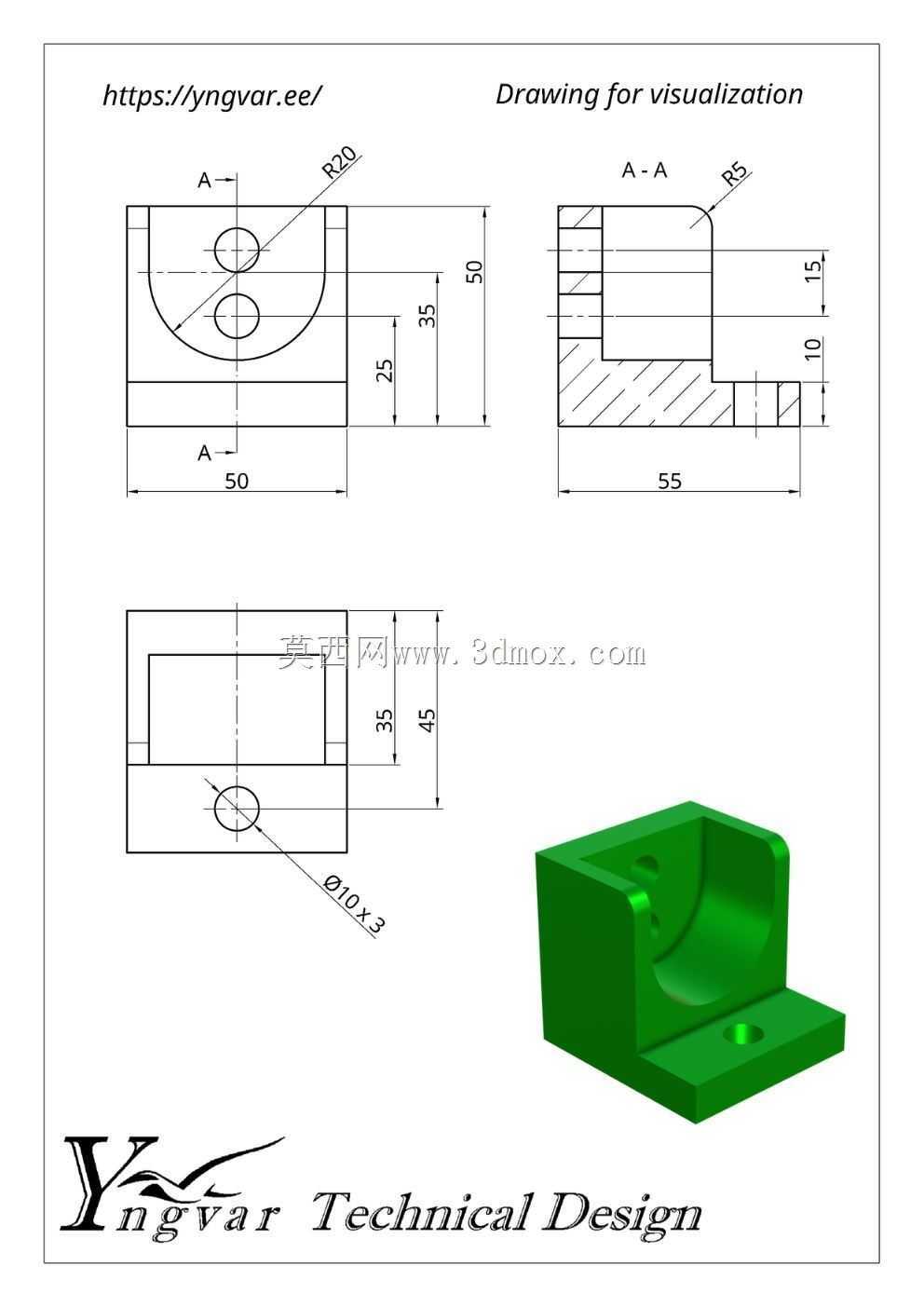

　　竖直支撑部分的内侧做了半圆弧形的卡槽，这个卡槽的弧度是根据需要限位的圆柱件外径做匹配设计的，圆弧面的粗糙度要求不高，只要能保证工件放入后不会出现径向窜动即可，不需要过高的加工精度，不管是采用FDM3D打印做原型验证，还是后续开模用尼龙或者ABS注塑批量生产，都能很容易达到使用要求。支撑部分和底座连接的位置做了直角加强筋过渡，不要小看这个小小的加强结构，当支撑部分受到侧向的推力时，加强筋可以将应力均匀分散到底座的整个安装面上，避免直角连接处因为应力集中出现断裂，尤其是用3D打印制作这类零件时，层间结合力本身弱于实体材料，加强筋的存在可以大幅提升零件的整体抗冲击性能。在实际安装边界上，这类零件的底座宽度通常控制在40mm到60mm之间，竖直支撑的高度根据需要限位的工件直径调整，一般不会超过底座宽度的1.5倍，否则会出现重心过高、固定后稳定性不足的问题；安装孔的中心距要和常用的铝型材槽间距匹配，比如适配2020铝型材的话，孔中心距要设置为20mm的整数倍，这样不需要额外做转接板就可以直接固定在型材框架上，减少装配时的额外工作量。

　　从设计思路上来说，这类零件不需要做复杂的曲面造型，核心是要保证功能面的尺寸精度：安装面的平面度要控制在0.1mm以内，否则锁紧螺丝后零件会出现倾斜，导致上方的限位卡槽位置偏移，无法准确卡住目标工件；圆弧卡槽的中心高度要和对接工位的工件中心高保持一致，偏差不能超过0.2mm，不然工件放入后会出现别卡的情况，长时间运行还会磨损工件表面。很多人在做这类小零件设计时，总喜欢加很多不必要的装饰性倒角或者镂空结构，实际上对于工装类的支撑零件来说，多余的结构反而会增加打印或者加工的时间，甚至会降低零件本身的结构强度，只要能满足安装固定、限位支撑的核心功能，结构越简单可靠性反而越高。

　　在3D打印原型验证阶段，这类零件通常会选择PLA材料先做首件测试，验证安装位置和限位尺寸是否匹配，确认没有问题后如果需要长期使用，可以更换为PETG或者尼龙材料打印，这两种材料的韧性更好，反复装拆工件也不容易出现开裂的问题；如果是用于量产的设备上，还可以采用铝合金铣削的方式加工，表面做阳极氧化处理，耐磨性能会提升数倍，适合高频次的工件装夹场景。另外在设计时还要注意，竖直支撑部分的壁厚不要小于3mm，如果是3D打印的话壁厚最好设置在4mm以上，避免打印时出现填充不足的问题，导致支撑部分受力后直接变形；底座的厚度一般设置为5mm到8mm，太薄的话锁紧螺丝时容易把底座压裂，太厚则会浪费材料，增加不必要的重量。这类零件虽然结构简单，但是在小型非标设备里的用量很大，很多时候一套工装里会用到数个甚至十数个这类支撑件，把每个尺寸的匹配度、安装的便利性做好，能大幅减少后续设备调试的工作量，避免因为小零件的设计缺陷导致整个工位的运行出现卡顿。
