LewanSoul LX-16A舵机配套安装机箱结构件

　　从实际使用场景来看，这类结构件主要承担三个核心作用：首先是为LX-16A舵机提供刚性安装基准，避免舵机在频繁正反转、带载启停的过程中出现安装位偏移，导致舵机输出轴受力偏载，长期运行下磨损舵机齿轮组或者输出轴轴承；其次是形成半封闭的防护空间，将舵机本体、接线端子容纳在结构腔体内部，减少桌面调试、户外演示场景下的灰尘、细小金属碎屑附着在舵机外壳或者接线端口上，避免出现接线接触不良、舵机散热孔堵塞的问题；第三是作为相邻关节结构的连接基准，结构件上预留的安装孔位可以直接和舵机输出盘、相邻结构支架完成对位，不需要额外做打孔、锉修的二次加工，能够大幅缩短小型机器人的组装调试周期。在桌面级小型教育机器人、仿生多足机器人、小型机械臂这类轻量化伺服驱动设备的开发场景里，舵机安装结构的可靠性直接决定了整机运行的稳定性，尤其是采用LX-16A这类总线串行舵机的设备，往往需要兼顾舵机本体防护、走线规整、多关节连接定位的多重需求，这套配套的机箱结构件正是针对这类应用场景开发的安装承载部件。从设计思路上看，这套结构件采用了分体拼接式的钣金结构逻辑，没有采用一体化注塑或者3D打印的整体壳体方案，主要是考虑到小型机器人开发过程中经常需要调整舵机安装位置、增减外接传感器的安装位，分体式的板件结构可以根据实际需求单独更换某一块安装板，不需要整体重做整个壳体，同时钣金件的刚性比同厚度的PLA打印件高很多，在舵机瞬时输出大扭矩的时候不会出现结构件形变导致的关节虚位。

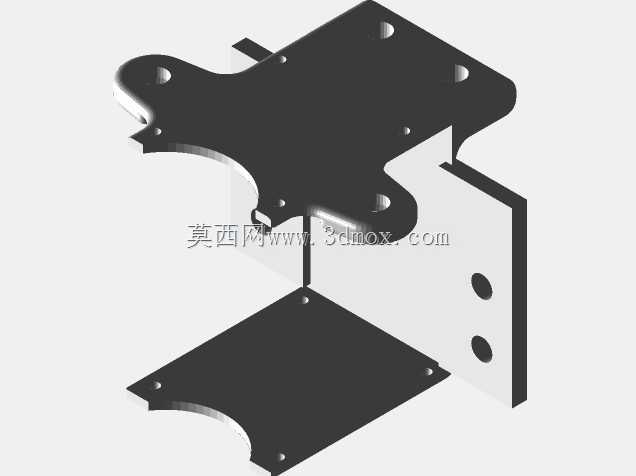

　　结构的整体布局上，主安装板预留了和LX-16A舵机安装孔位完全匹配的定位孔，孔位公差控制在0.1mm以内，能够保证舵机安装完成后输出轴的中心和结构件的回转中心完全重合，不会出现偏心导致的运转卡顿；侧方的立板上预留了两个圆形的走线孔，舵机的总线接线可以从孔位中穿出规整到设备的主干线槽里，避免舵机转动过程中接线被关节结构剐蹭磨损；下方的底板做了弧形的让位缺口，刚好对应舵机输出轴的最大回转半径，当关节做±90度范围摆动的时候，底板不会和舵机输出摇臂产生运动干涉，同时底板上预留的四个沉头安装孔可以直接把整个机箱结构固定在机器人的躯干或者关节基座上，沉头孔的设计能够保证安装螺丝的端面不会突出结构件表面，避免和相邻运动部件产生刮擦。

　　关于安装边界的尺寸设计，整套结构件的外轮廓尺寸完全匹配LX-16A舵机的外形尺寸，安装完成后舵机本体不会突出结构件的外边缘，在多台设备堆叠收纳或者机器人做紧凑动作的时候，不会出现结构件和周边部件的碰撞；安装孔的中心距严格遵循LX-16A舵机的官方安装尺寸规范，不需要用户自行测量孔位，直接用标配的M2自攻螺丝就可以完成舵机和结构件的固定；结构件的板厚选用1.5mm的冷轧钢板，在保证整体结构刚性的前提下控制了整体重量，不会给舵机增加额外的负载，避免舵机因为负载过大出现丢步、过热的问题。在实际装配过程中，这套结构件的拼接逻辑非常清晰，主安装板、侧立板、底板之间通过折边定位槽完成预定位，只需要在拼接缝处点少量的结构胶或者用微型点焊就可以完成整体组装，不需要复杂的工装夹具定位，即使是个人开发者也可以快速完成组装；结构件的表面做了哑光黑色的喷塑处理，一方面可以起到防锈的作用，另一方面哑光表面不会在视觉传感器定位的时候产生反光干扰，适合搭载视觉模块的小型机器人使用。从功能特性上看，这套结构件没有做多余的冗余设计，所有的孔位、缺口、折边都是围绕舵机安装、走线、运动让位三个核心需求设计，没有多余的装饰性结构，整体重量控制在30g以内，对于负载能力有限的小型舵机来说，轻量化的结构设计能够把更多的负载余量留给执行末端的功能部件，比如机械爪、传感器模块等；同时结构件的边角都做了R1的圆角处理，组装和调试过程中不会划伤操作人员的手，也不会刮破设备的接线外皮。

　　在实际的设备调试场景里，这类标准化的舵机安装机箱还可以起到统一安装基准的作用，当同一个机器人上使用多台LX-16A舵机的时候，所有关节的安装结构尺寸完全一致，备件替换的时候不需要重新调整关节的零位偏移，只需要把旧结构件上的舵机拆下来装到新的结构件上，就可以直接替换使用，大幅降低了设备的维护成本。对于做小型机器人开发的结构工程师来说，这类经过实际装机验证的标准结构件，可以直接复用在自己的设计里，不需要从零开始测绘舵机尺寸、验证安装孔位和运动干涉边界，能够节省大量的结构设计和验证时间，同时钣金结构的加工成本远低于定制的一体化金属壳体，适合小批量的机器人原型制作和教学场景下的批量组装使用。
