电源变压器用框架式支撑固定结构件

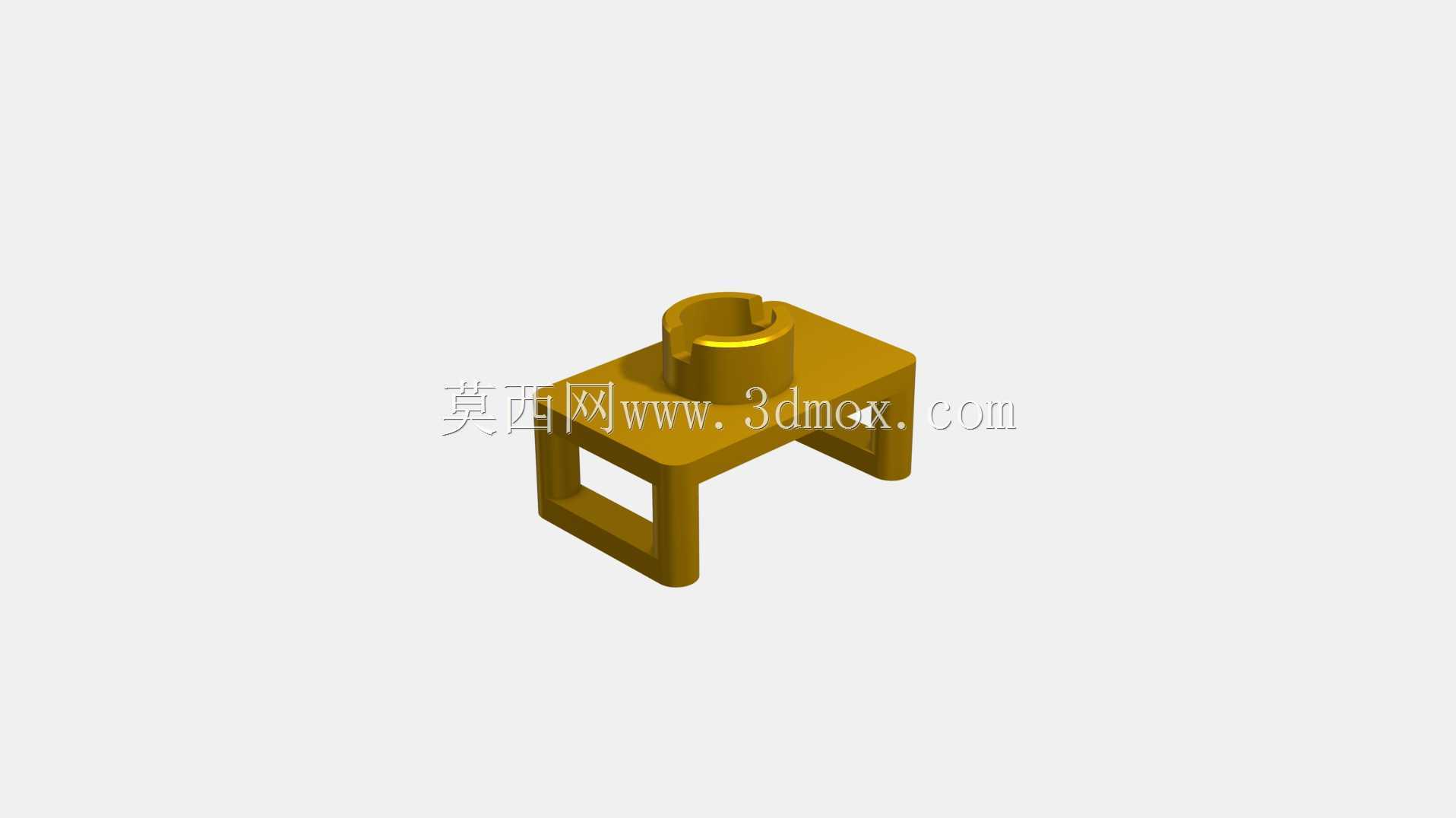

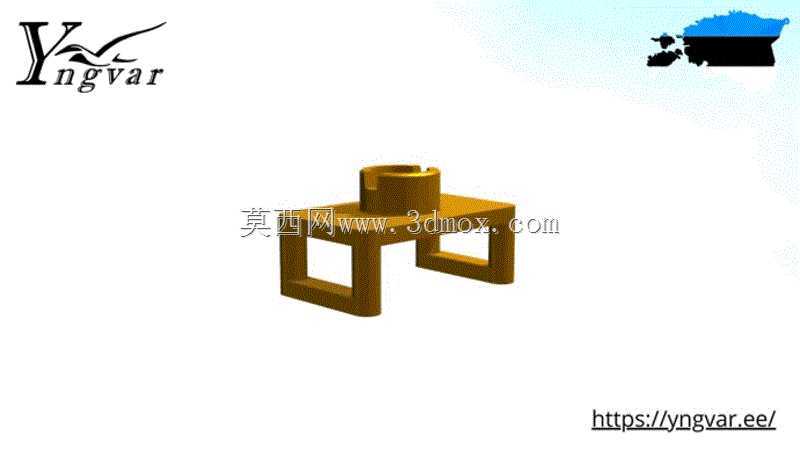

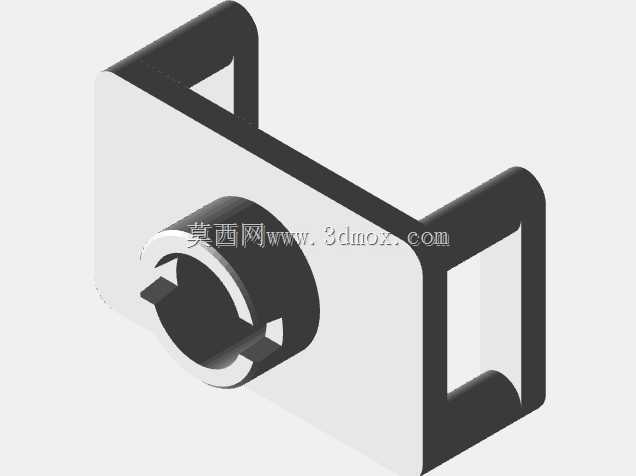

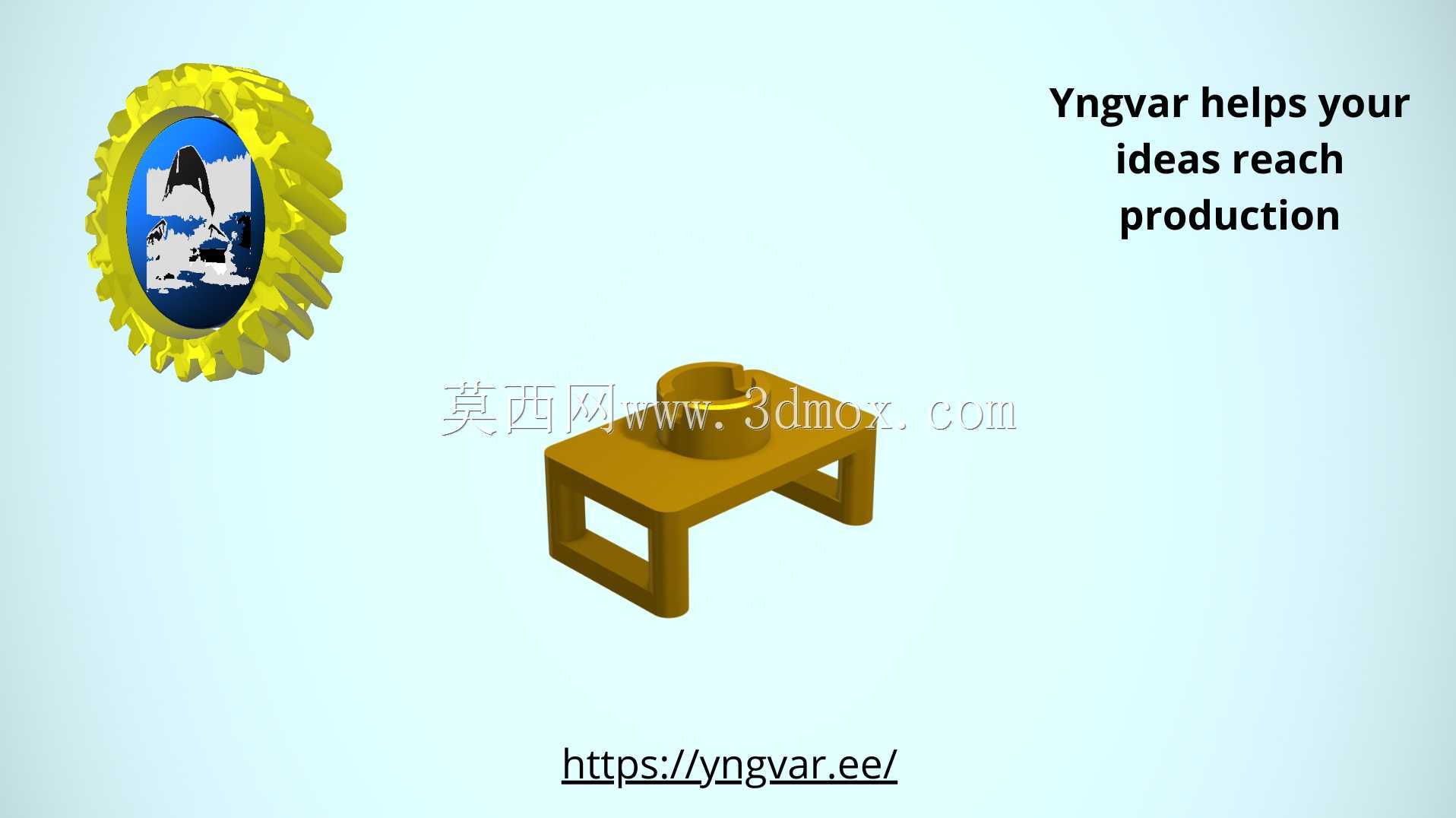

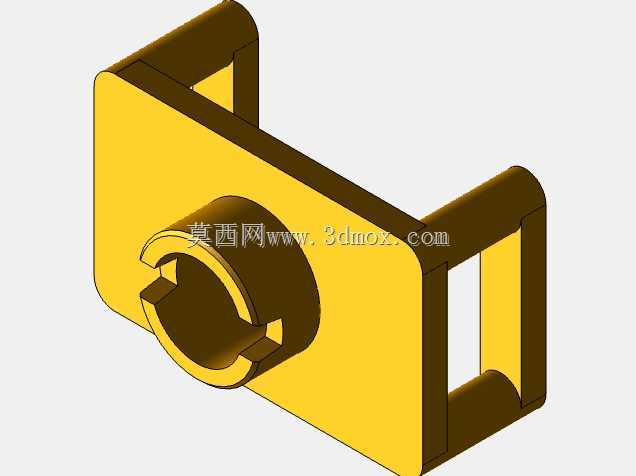

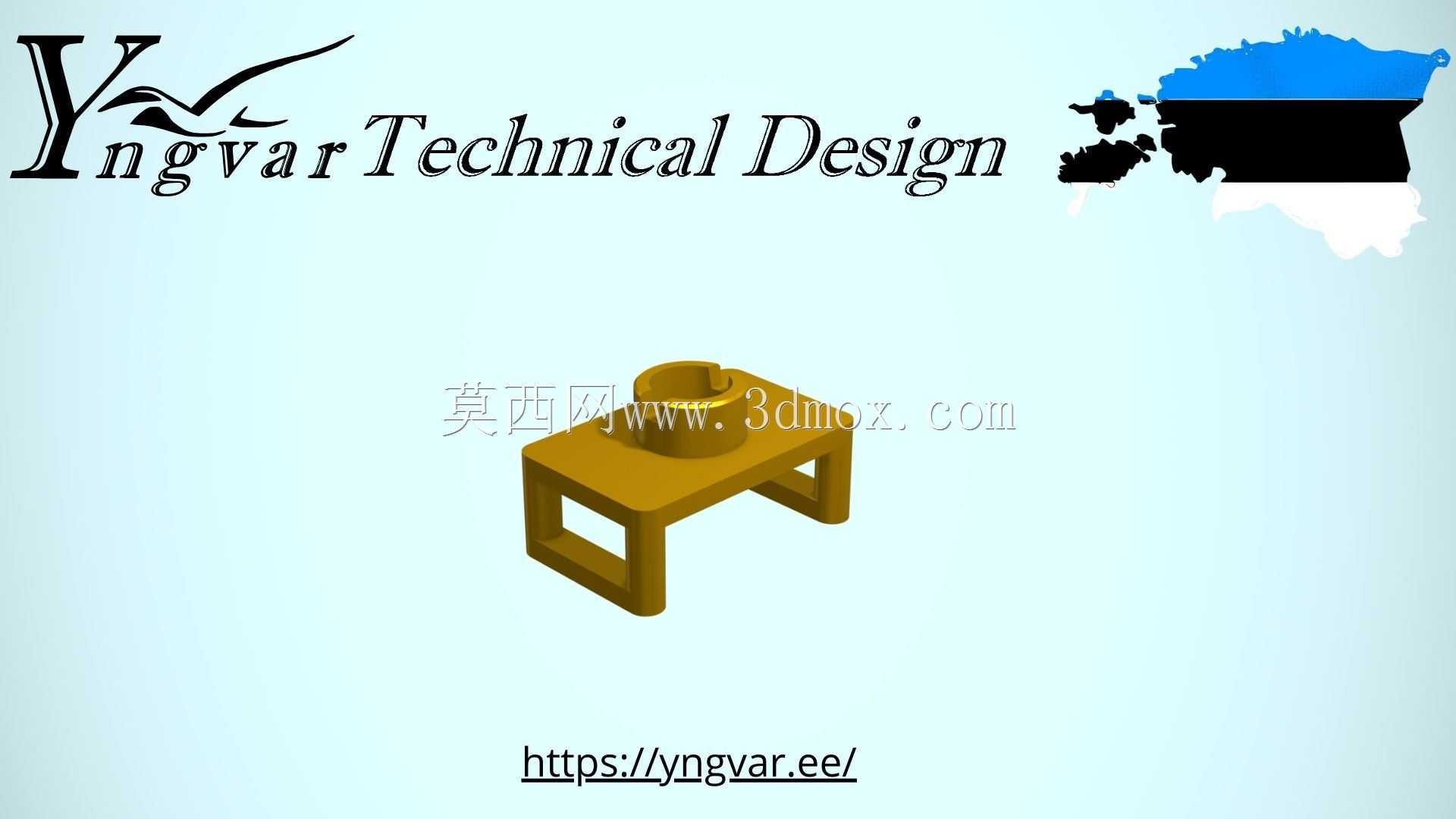

　　在小功率工频电源变压器的批量组装工序里，这类框架式支撑固定结构件是绕线工序完成后、铁芯叠装前的核心定位载体，日常接触的桌面式适配器、工控板卡供电模块、小型家电内置电源中，都能见到这类结构的实际应用。不同于传统变压器直接将绕组裸露固定在铁芯支架上的方案，这个结构采用了一体式框型承载设计，底部两个对称的矩形支脚形成稳定的跨距支撑，上方居中的圆柱凸台是绕组骨架的定位基准，整个结构没有多余的冗余特征，所有几何面都服务于装配定位与绝缘隔离的核心需求。

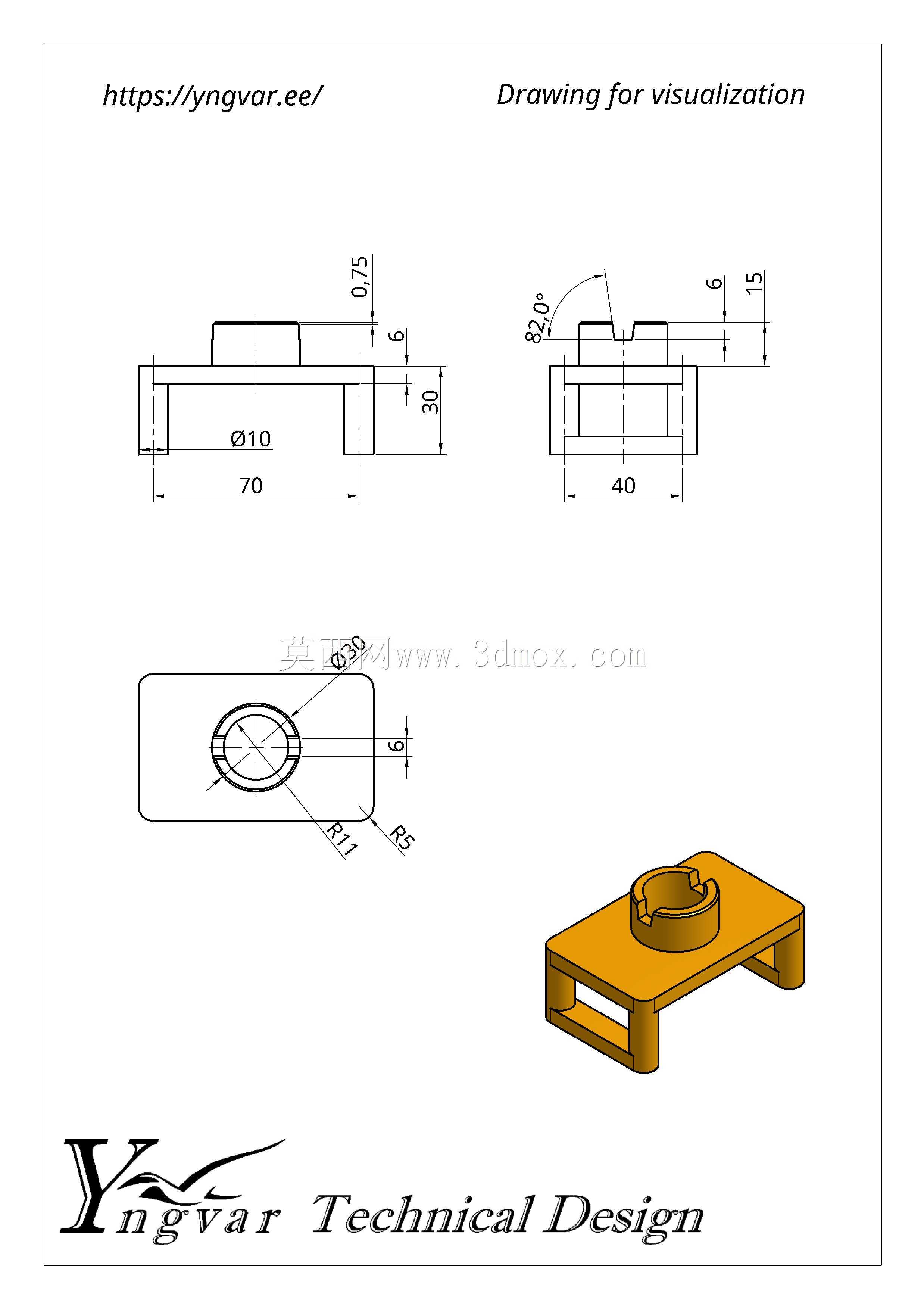

　　从实际装配的边界尺寸来看，底部两支脚的内跨距刚好匹配常用EI型矽钢片的叠厚宽度，支脚的端面平整度控制在0.1mm以内，叠装铁芯时可以直接将矽钢片顺着支脚内侧的导向面插入，不需要额外的工装夹持就能保证铁芯叠片的齐平度，能减少绕线后铁芯组装的对位时间，适配流水线的快节奏装配要求。上方的圆柱凸台外径和常用酚醛树脂绕组骨架的内孔尺寸采用间隙配合，装配公差控制在H7/g6区间，既可以保证绕组骨架能顺利套入，又不会因为间隙过大导致绕组在后续浸漆、烘干工序中出现偏移，避免绕组引线受力断裂的常见装配故障。

　　设计这类结构的时候，首先要考虑的是材料的绝缘性能与耐温等级，通常会选用增强型PA66或者酚醛压塑粉作为加工原料，长期工作耐温要达到B级以上，才能匹配变压器绕组长期130℃的工作温升要求，避免结构件受热变形导致绕组位移。其次是结构的力学强度，框架的横梁部分厚度需要经过受力核算，要能承受绕组浸漆后的整体重量，同时在变压器整体灌封或者外壳组装时，不会因为外部挤压出现开裂，两个支脚的外侧设计有微小的导向倒角，方便后续将整个变压器组件卡入设备外壳的预设卡槽里，不需要额外打螺丝就能完成初步固定，减少整机装配的紧固件用量。

　　在实际应用场景中，这类结构件还承担着绕组与铁芯、外壳之间的绝缘隔离作用，框架的上下端面都预留了0.5mm的绝缘间隙，避免绕组漆包线和矽钢片直接接触造成绝缘击穿，圆柱凸台的高度比绕组骨架的轴向高度高出1mm，组装时可以在凸台顶端放置绝缘垫片，进一步强化绕组端部的绝缘防护。不同于定制化的大型变压器结构件，这类通用型支撑结构可以适配1W到5W区间的多款小功率电源变压器，不需要针对每款变压器单独开模制作骨架支撑，能大幅降低小功率电源类产品的零部件开模成本，也能简化生产端的物料管理难度，减少同类型不同规格零部件的库存积压。

　　从建模逻辑上来说，整个结构采用对称式设计，所有的转角位置都做了R0.3的圆角处理，一方面是为了减少注塑加工时的应力集中，避免结构件在冷热交替环境下出现开裂，另一方面也能避免尖锐棱角划伤漆包线的绝缘层，毕竟绕组组装过程中漆包线如果被结构件棱角刮破，会直接造成变压器匝间短路的致命故障。支脚的底部设计有两个微小的定位凸点，和PCB板上的定位孔对应，波峰焊工序中可以直接将变压器组件插在PCB上完成预固定，不需要额外的治具压合就能保证焊接时的位置精度，焊接完成后凸点还能增加结构件和PCB之间的结合强度，避免设备运输过程中受震动导致变压器引脚脱焊。

　　很多刚接触电源结构设计的工程师容易忽略这类小结构件的细节设计，要么把配合间隙留得过大导致绕组松动，要么把壁厚设计得过薄导致浸漆后结构变形，实际上这类支撑结构的每一处尺寸都和后续的装配工序、产品可靠性直接相关，比如圆柱凸台的顶端如果没有做倒角，绕组骨架套入时就容易被凸台边缘刮伤内孔，导致骨架开裂；支脚的跨距如果和矽钢片叠厚的匹配公差超过0.2mm，叠装铁芯时就会出现矽钢片插装不到位的问题，最终导致变压器的空载电流超标，影响整机的能效指标。这类结构看似简单，实则是小功率电源变压器量产过程中兼顾装配效率与产品可靠性的关键零部件，每一处几何特征的设计都经过了多轮量产工序的验证，没有多余的装饰性结构，完全围绕工业生产的实际需求展开。
