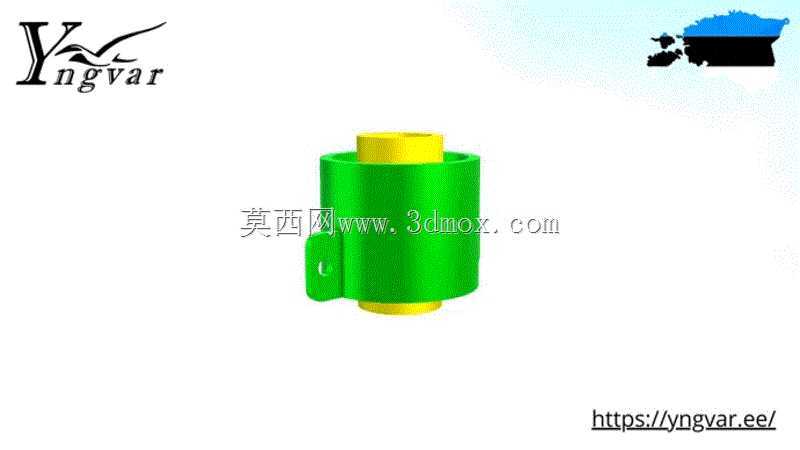

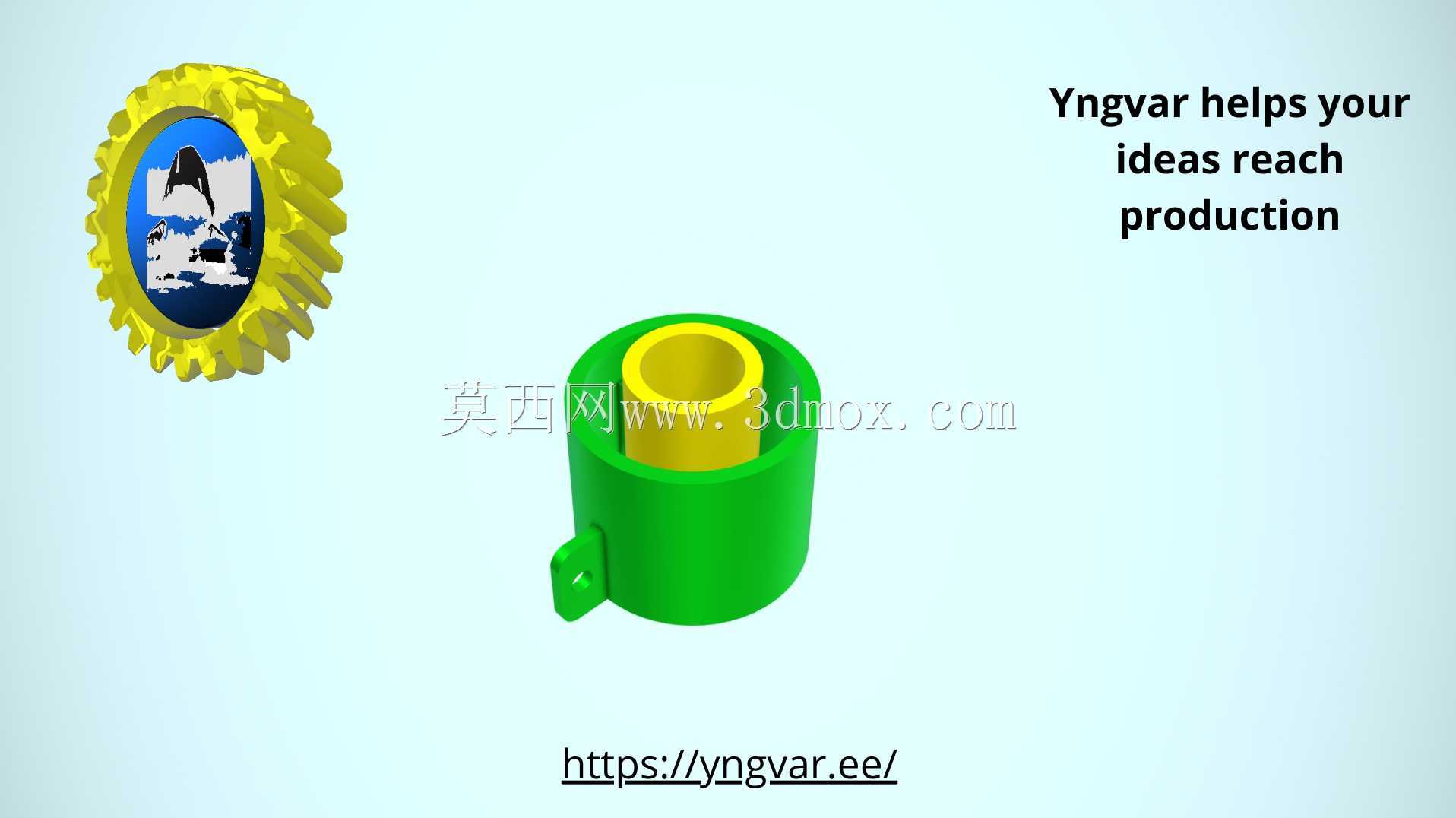

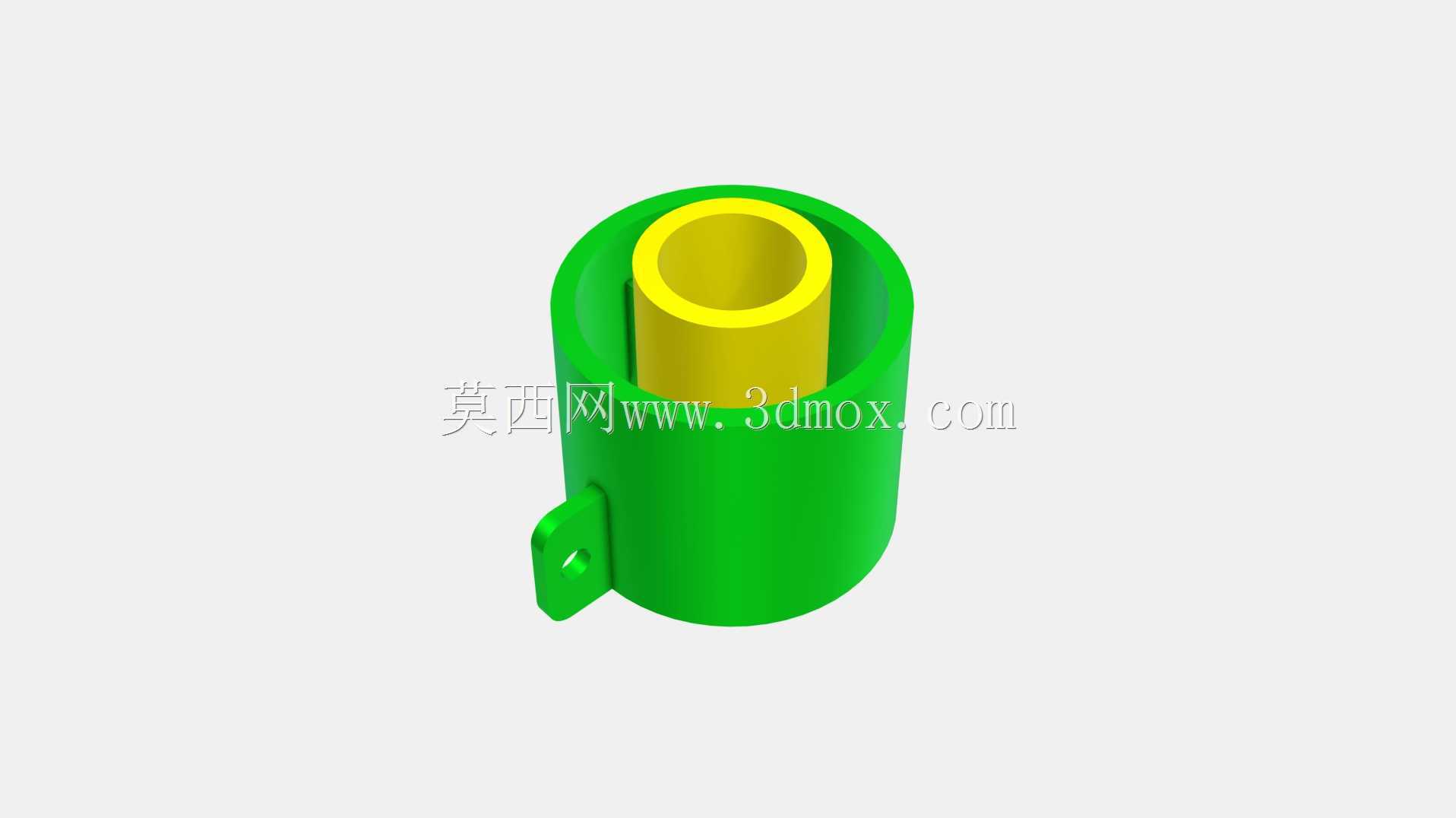

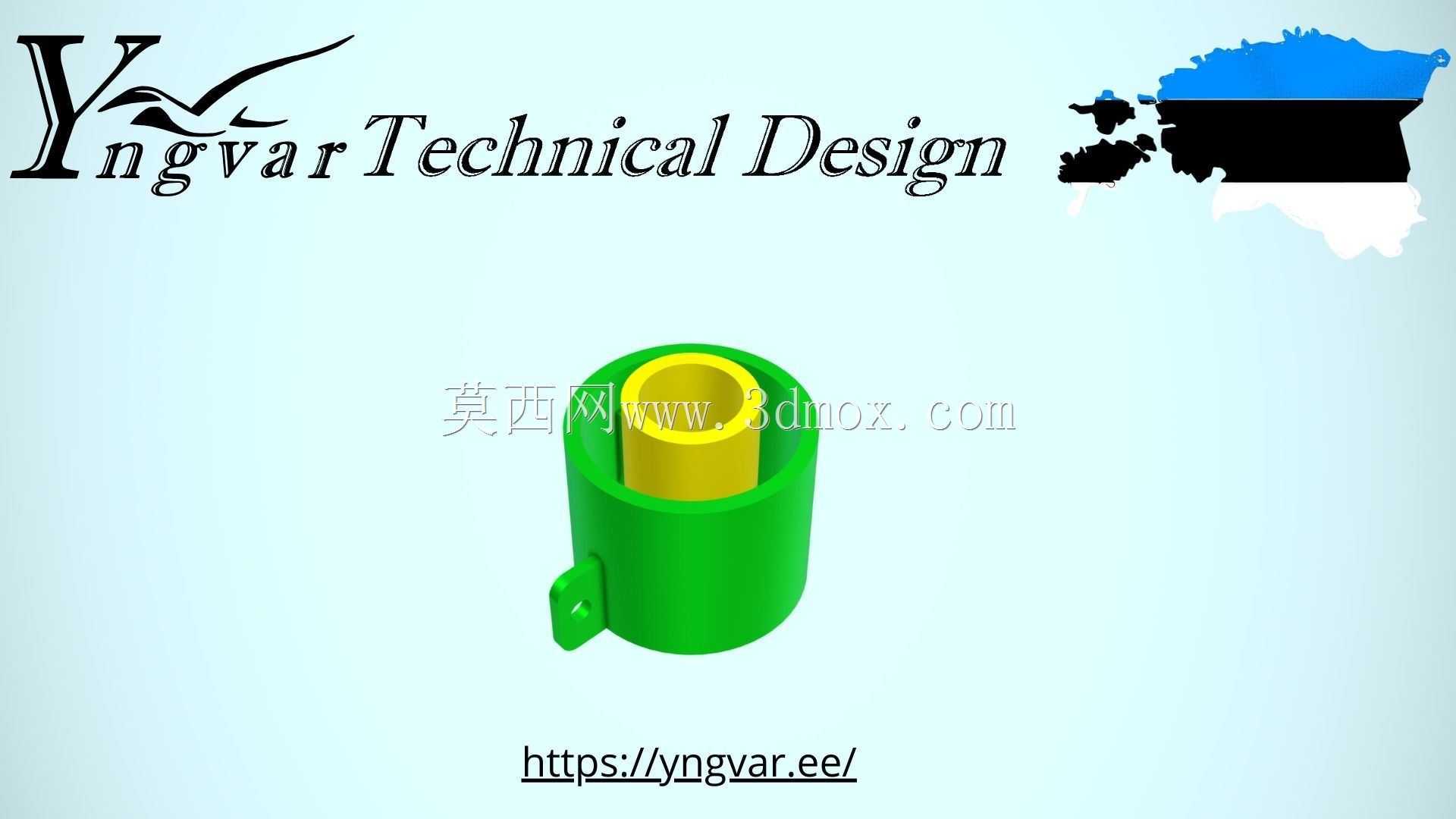

带侧装凸耳的绿黄配色筒状连接构件

　　在小型流体管路接驳、低压气动回路搭建以及轻型传动机构的定位连接场景中，这类带侧装凸耳的筒状构件是十分常见的配套零件，很多现场装配的技术人员在做管路改道、执行元件加装的时候，都会优先选用这类结构简洁的连接件，不需要复杂的配套工装就能完成快速装拆。从实际使用的角度出发，这类构件的核心作用是实现两段同径柱形部件的同轴对接，侧方延伸出的带孔凸耳，主要用来穿装定位销或者小规格紧固螺钉，避免构件在设备运行过程中出现轴向窜动或者周向转动，尤其是在存在小幅振动的设备工位上，这个侧凸耳的防松作用会体现得非常明显，很多现场调试的案例里，没有定位结构的直通套筒往往在设备运行一到两周后就会出现移位，导致管路漏气或者传动同轴度偏差，而带这种一体式侧凸耳的构件，只要紧固到位，基本不会出现这类移位问题。

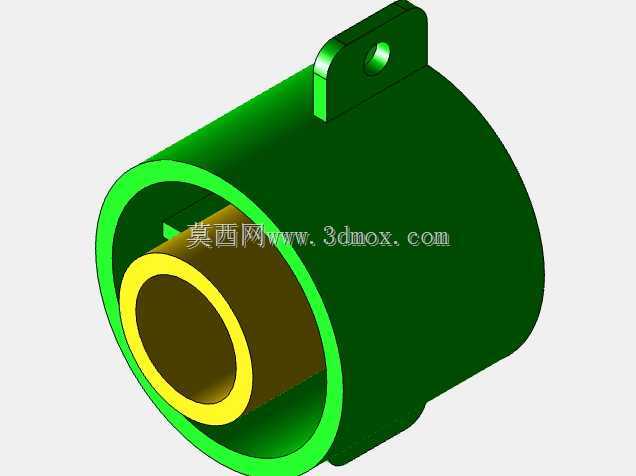

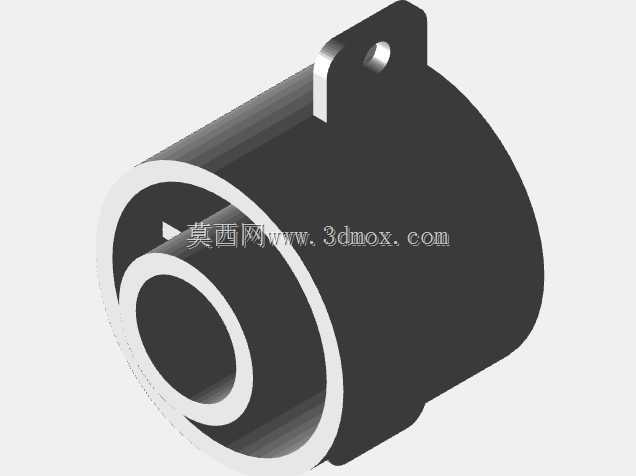

　　从设计思路上看，这个构件采用了等壁厚的筒体主体结构，筒体上下两端做了小尺寸的凸缘设计，一方面是增加两端对接面的接触面积，降低接触面的压强，避免长期受压后出现端面变形，另一方面凸缘也能起到安装限位的作用，对接的时候只要把对应管件插接到凸缘内侧的止口位置，就能保证对接深度一致，不需要现场反复测量插入尺寸，能大幅提升装配效率。侧方的凸耳和筒体是一体化结构，没有采用焊接或者螺纹拼接的方式，主要是考虑到构件整体尺寸偏小，拼接结构的连接强度很难保证，一体化成型的结构在承受侧向紧固力的时候，不会出现焊缝开裂或者螺纹滑牙的问题，凸耳上的安装孔做了轻微的倒角处理，穿装紧固件的时候不会刮伤螺钉表面的镀层，也能避免孔口的毛刺影响紧固件的装配垂直度。

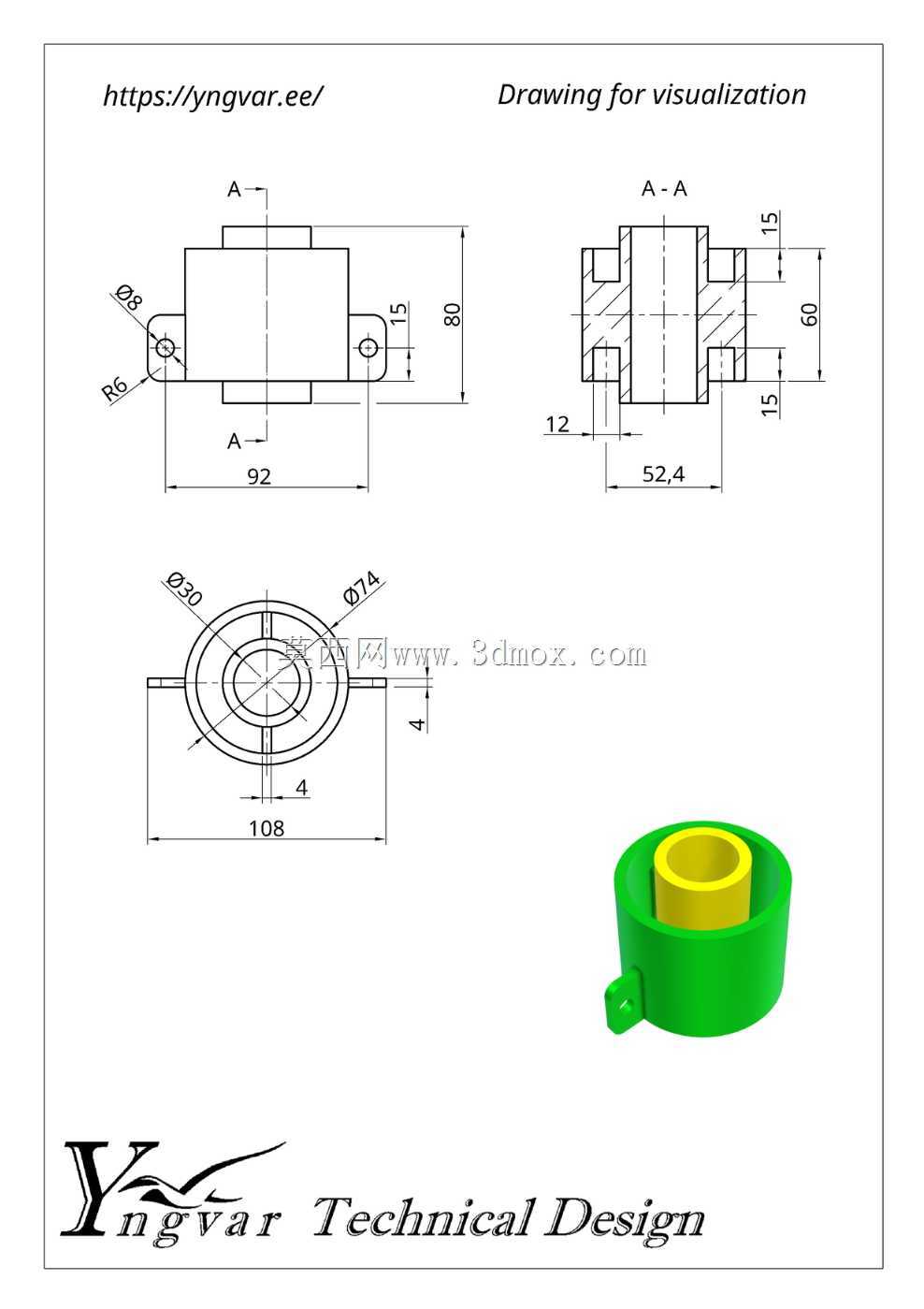

　　从外形尺寸和安装边界来看，这类小型筒状连接件的主体外径通常控制在30毫米到40毫米区间，筒体内部的通孔直径根据适配的管件尺寸做匹配，整体轴向长度不会超过50毫米，侧凸耳的外伸长度控制在10毫米以内，安装孔的中心距离筒体外壁的距离通常在6毫米到8毫米之间，保证穿装M3或者M4规格的紧固件时，螺钉头不会和筒体外壁产生干涉。安装的时候需要注意，构件的轴向安装空间需要比筒体总长度多留出3毫米到5毫米的装配余量，方便对接的时候调整管件位置，侧凸耳的安装方向需要和设备的振动方向保持垂直，这样紧固后的防松效果最好，如果安装空间受限，也可以根据现场布局调整凸耳的周向角度，只要保证安装孔的位置能对准设备上的定位螺孔即可，不需要强制固定凸耳的朝向。

　　在实际选型应用的时候，这类构件可以适配多种材质的对接管件，不管是硬质的尼龙气管、铝合金导杆，还是软质的PU软管、绝缘衬套，只要外径和筒体内孔尺寸匹配，都可以实现稳定连接，筒体本身的材质如果采用工程塑料制作，还能起到一定的绝缘隔振作用，用在低压电气设备的引线防护或者小型传感器的安装定位场景里也非常合适。很多做小型自动化设备改造的工程师，在设计工位夹具的定位结构时，也会选用这类带侧凸耳的筒状构件做导向套使用，把凸耳固定在夹具基板上，筒体作为导向柱的滑动通道，因为筒体内壁是等径光滑面，导向柱滑动的时候阻力很小，侧凸耳的固定方式也比过盈压装的导向套更可靠，后期维护更换的时候只需要拆掉凸耳上的紧固螺钉就能取下构件，不需要拆卸整个夹具基板，维护效率能提升不少。

　　需要注意的是，这类构件不适合用在高压流体输送或者大扭矩传动的场景里，因为筒体的壁厚有限，侧凸耳的承载能力也只适合轻型定位的需求，如果用在高压管路中，筒壁可能会因为承压不足出现胀裂，大扭矩传动场景下凸耳的紧固位置也可能因为受力过大出现断裂，在选型的时候一定要结合实际的工况载荷来匹配，不要超范围使用。另外在做三维建模的时候，要注意筒体内孔和两端凸缘的同轴度公差，通常控制在0.05毫米以内就能满足大部分场景的装配需求，侧凸耳上的安装孔位置度公差控制在0.1毫米以内，就能避免现场安装的时候出现孔位对不上的问题，筒体的外表面和内孔的表面粗糙度不需要做太高的要求，Ra3.2的精度就完全够用，毕竟这类构件不属于精密配合的运动部件，过高的精度要求只会增加不必要的加工成本。
