多工位HC-SR04声纳传感器安装固定支架

　　在移动机器人避障、多点位测距检测、智能仓储区域防护这类需要部署多组超声波测距单元的场景里，单传感器零散安装往往会带来定位偏差、装配效率低、后期校准难度大的问题，这款多工位安装支架就是针对这类工程痛点设计的结构件。从实际使用场景来看，它可以同时固定五组HC-SR04声纳测距模块，适配AGV小车周身避障点位布置、自动化设备进料端距离检测、智能闸机通行区域障碍物识别等多种工况，不需要为每个传感器单独设计安装位，能大幅缩短整机结构的装配周期。

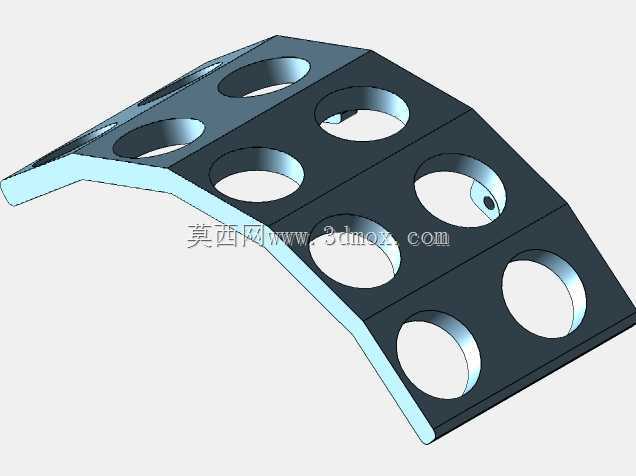

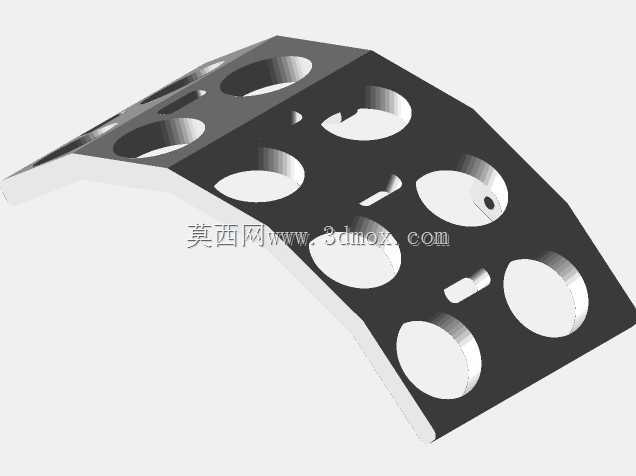

　　设计层面上，支架采用一体化弯折成型的钣金结构思路，主体平面上预留的五个圆形安装位完全匹配HC-SR04模块的探头外轮廓尺寸，每个安装位旁都设置了小型腰型孔，用来穿设模块的固定螺丝，腰型孔的余量可以抵消模块本身的尺寸公差，避免硬装配导致的探头外壳挤压变形。支架的弯折边做了等高度处理，安装后所有声纳探头的探测面处于同一基准平面，不会因为安装面高低差导致测距基准偏移，减少后期传感器校准的工作量。

　　从安装边界来看，支架的整体宽度适配常规小型移动机器人的顶部安装空间，弯折边的高度刚好覆盖HC-SR04模块的电路板厚度，不会遮挡探头的超声波发射与接收面，也不会让电路板裸露在外被剐蹭。安装孔位的间距经过测算，相邻两个声纳模块安装后不会出现信号串扰的问题，每个探头的探测波束角范围内没有多余的结构遮挡，能保证测距数据的准确性。支架的边缘做了钝化处理，没有尖锐的冲切毛边，装配过程中不会划伤操作人员或者传感器的连接线束。

　　实际选型使用时，这款支架可以直接通过侧边的安装孔固定在设备的型材框架或者钣金壳体上，不需要额外加工转接件，五个安装位可以根据实际探测需求选择全装或者间隔安装，灵活适配不同的探测覆盖范围要求。相比3D打印的塑料支架，这种钣金结构的支架抗振动性能更好，在设备长期移动、运行产生振动的工况下，不会出现安装位开裂、传感器移位的问题，环境适应性更强，适合工业场景下的长期稳定使用。结构设计上没有多余的冗余特征，在保证结构强度的前提下尽可能做了轻量化处理，不会给搭载的移动设备增加过多的负载重量。
