双铰接式重载连接接头结构设计

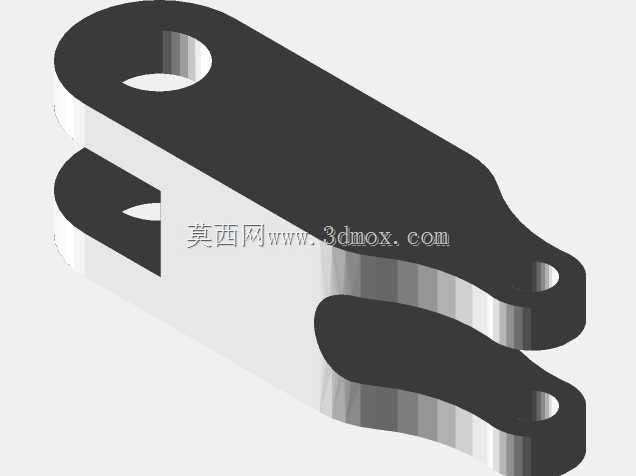

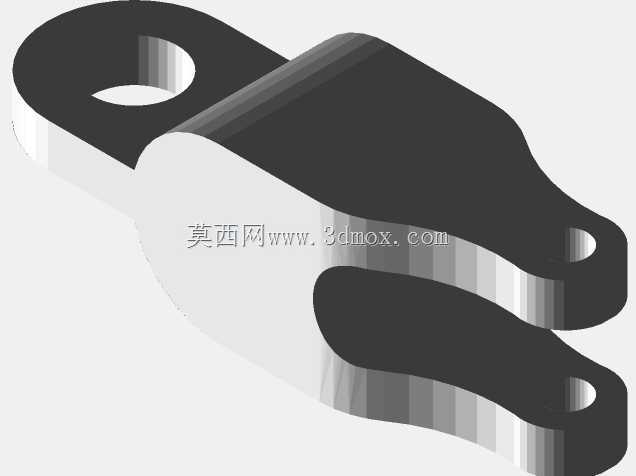

　　这款双铰接式连接接头，主要面向需要多自由度相对转动的重载机械连接场景，在工程机械的动臂铰接点位、自动化输送线的摆臂连接段、农用机具的悬挂联动结构中都能适配，核心作用是在两个被连接件存在角度偏移、相对摆动的工况下，传递轴向与径向载荷，同时避免刚性连接带来的应力集中问题。从结构设计逻辑来看，整体采用三层叠片式铰接布局，上下两片带单安装孔的连接臂与中间层双安装孔的连接臂通过同轴铰接孔配合，形成两个独立的转动副，相比单铰接点的接头，能补偿两个垂直平面内的角度偏差，适配安装面存在加工误差、工作中存在双向摆动的使用场景。

　　设计时优先考虑了载荷传递的均匀性，所有铰接孔的中心距经过受力校核，上下臂的铰接孔与中间层的两个铰接孔中心连线保持平行，保证转动过程中不会出现卡滞，臂身的轮廓采用大圆弧过渡，没有直角锐边，既减少了热处理和载荷作用下的应力集中点，也避免安装维护时的磕碰划伤。安装边界方面，三个铰接孔的孔径保持一致，适配同规格的铰接销轴，孔位端面做了沉台设计，能容纳销轴的挡圈或润滑脂注油嘴，臂身的厚度根据额定载荷做了等强度优化，从铰接孔位置向臂身中部平滑过渡减薄，在保证结构强度的前提下尽可能降低整体重量，减少运动过程中的惯性载荷。

　　实际使用中，这类接头需要配合带油槽的铰接销轴使用，铰接孔的内壁粗糙度要求控制在Ra1.6以内，保证转动灵活的同时减少磨损，叠片之间预留了0.1mm到0.2mm的装配间隙，既不会因为间隙过大产生晃动冲击，也不会因为间隙过小在受热膨胀时出现抱死情况。在设备选型适配时，需要重点核对三个铰接点的中心距参数，确保安装后被连接件的摆动行程在设计范围内，不会出现运动干涉，同时接头的额定破断载荷要高于实际工作载荷的1.5倍，满足冲击载荷下的安全系数要求。

　　这类铰接接头相比传统的单耳、双耳接头，优势在于能实现两个维度的角度补偿，在一些安装空间受限、无法使用万向节的轻中载联动场景中，能以更低的成本实现可靠的铰接传动，同时结构零件少，后期维护只需要定期加注润滑脂、检查铰接销轴的磨损量即可，不需要复杂的拆解维护。建模过程中，所有的圆角过渡、孔位同轴度、叠片间隙都严格按照机械加工的工艺要求设定，臂身的轮廓采用样条曲线拟合，保证等强度截面的平滑过渡，铰接孔的位置公差控制在0.02mm以内，确保装配后转动灵活无卡滞，孔位的端面垂直度也做了相应约束，避免销轴安装后出现偏载，加速销轴和孔壁的磨损。
