小型电源变压器结构三维设计展示

项目分类:变压器 发布时间:2025-01-13 ID:892701
  • 小型电源变压器结构三维设计展示
  • 小型电源变压器结构三维设计展示
  • 小型电源变压器结构三维设计展示
  • 小型电源变压器结构三维设计展示
  • 小型电源变压器结构三维设计展示
  • 小型电源变压器结构三维设计展示
  • 小型电源变压器结构三维设计展示
  • 小型电源变压器结构三维设计展示
  • 小型电源变压器结构三维设计展示
  • 小型电源变压器结构三维设计展示
  • 小型电源变压器结构三维设计展示

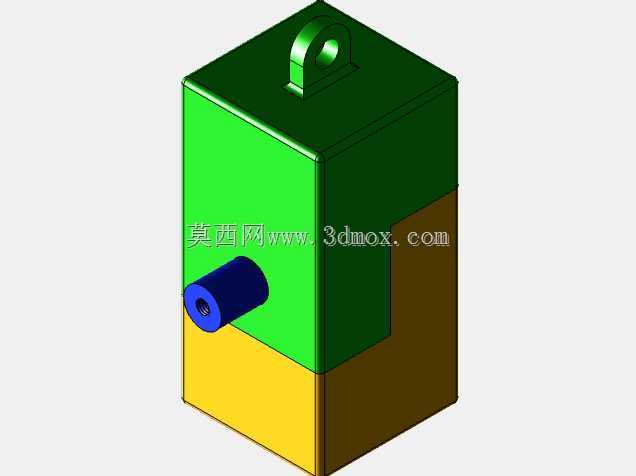

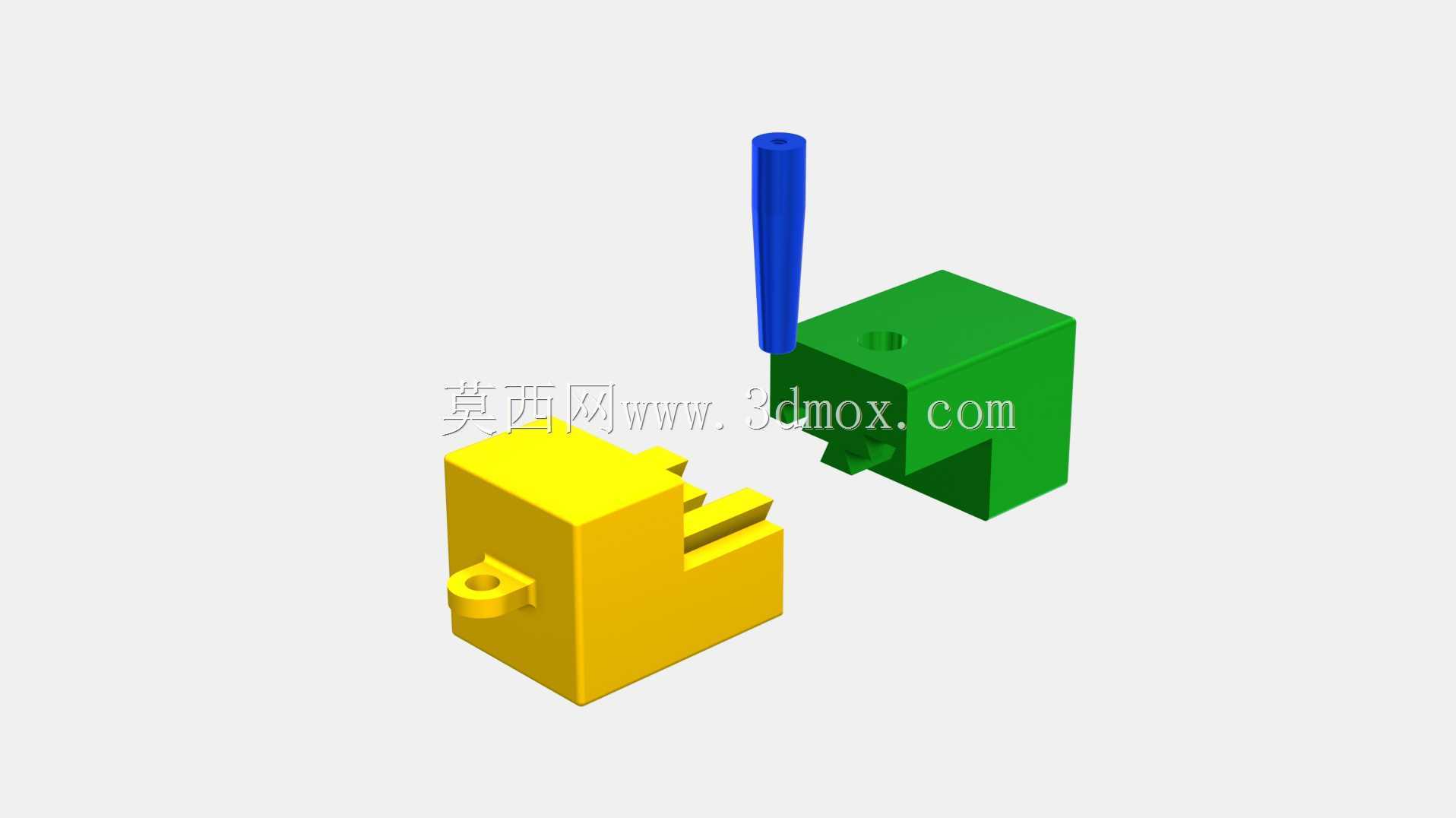

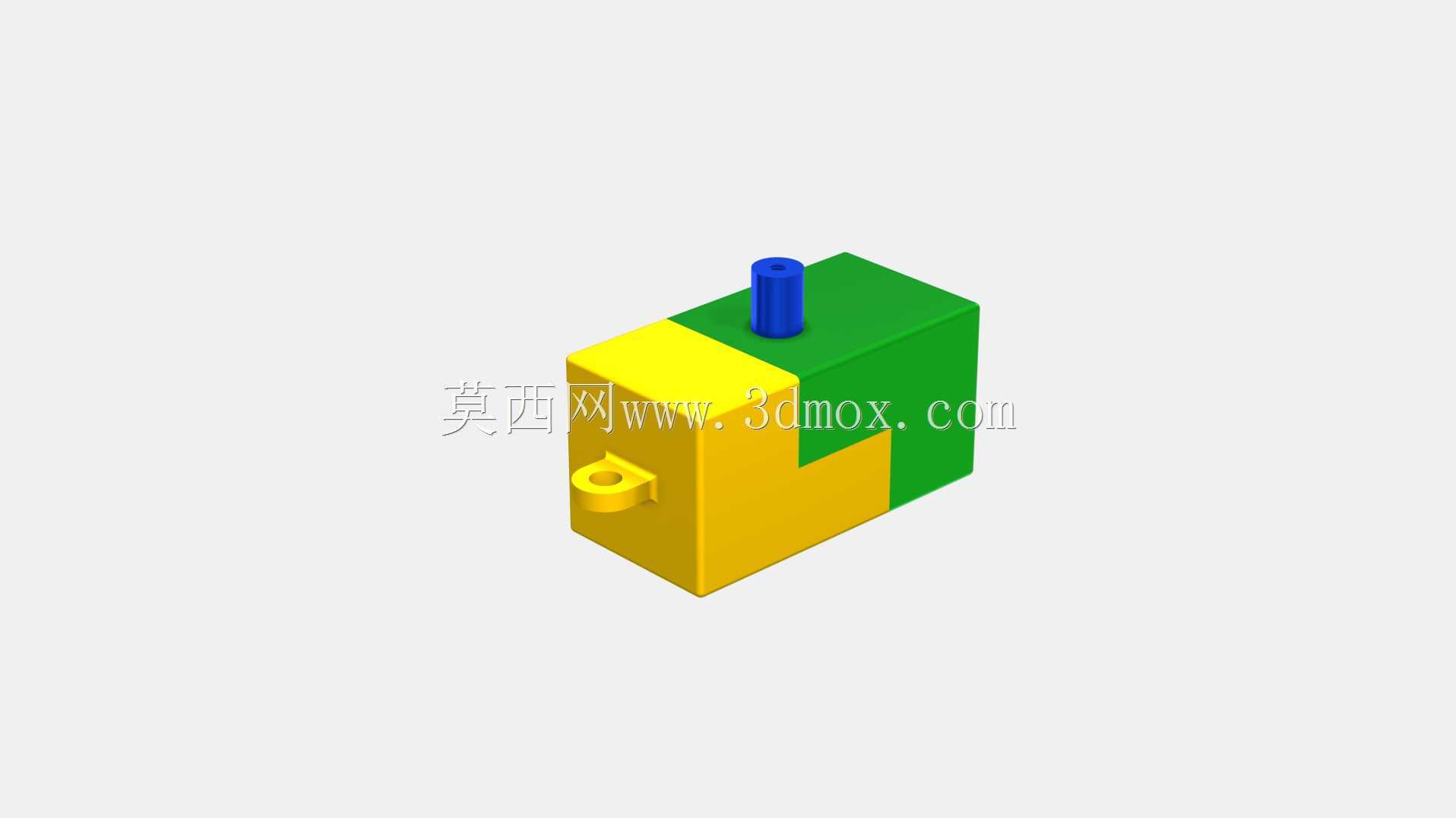

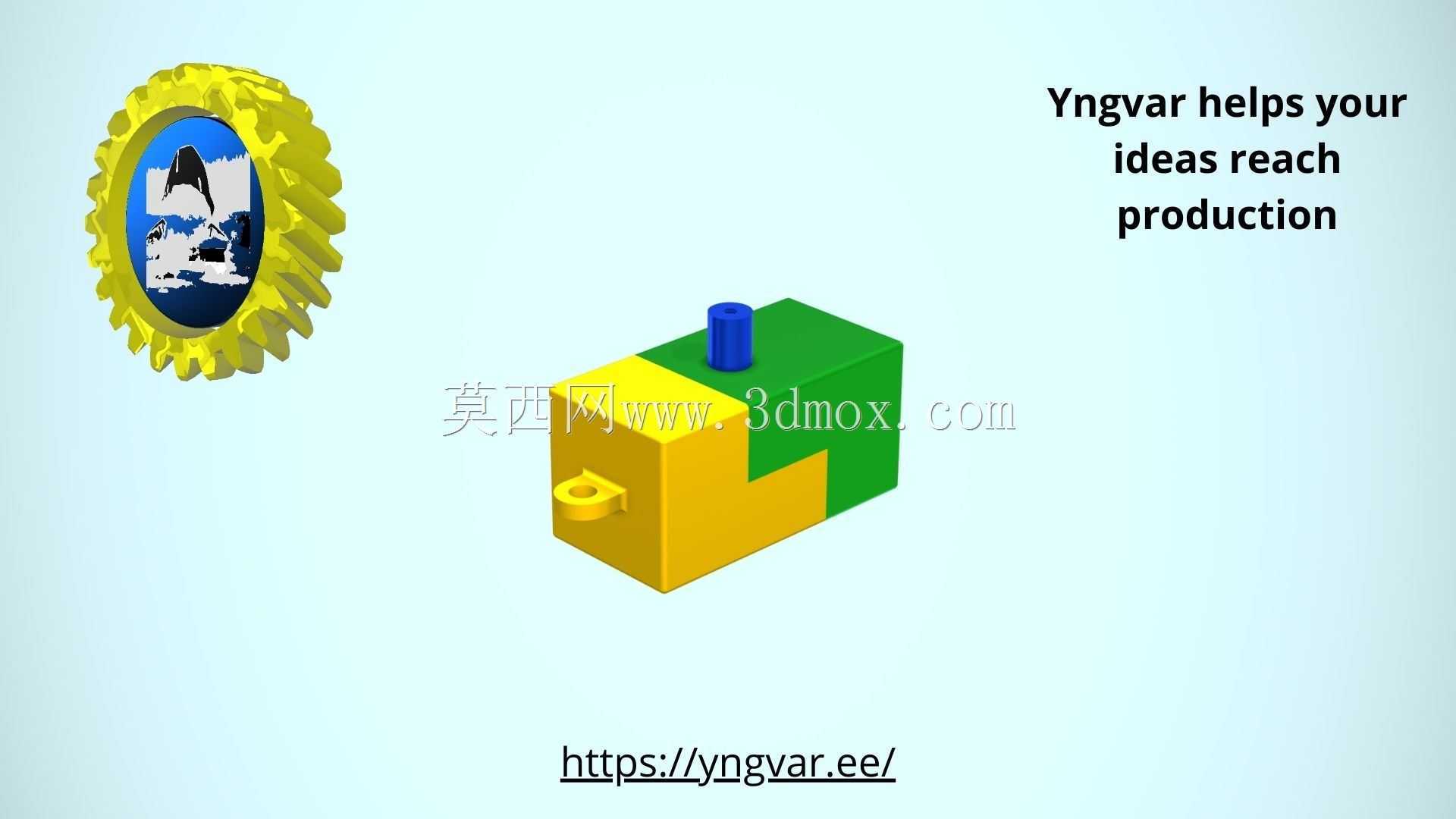

  在低压小功率供电场景里,这类小型电源变压器是工控板卡、小型检测仪器、消费类电子设备里的核心供电转换部件,核心作用是把市电交流电压转换为后端电路适配的低压交流值,再经整流滤波环节给主控、传感、驱动模块提供稳定的供电基础。从结构设计逻辑来看,这个模型还原了小功率变压器的典型封装形态,主体采用方块式拼接壳体,不同色块对应不同的功能结构分区:黄色区域是初级绕组侧的接线引出端,预留的凸台结构是接线端子的安装位,做了内凹的走线槽设计,避免外接导线拉扯时直接作用在绕组引脚造成脱焊断线;绿色区域是铁芯与次级绕组的封装腔体,顶部凸起的蓝色圆柱结构是固定安装柱,用来把整个变压器卡装在PCB板的预留定位孔里,或者通过螺丝锁附在设备内部的安装支架上,减少设备运输、运行振动带来的部件位移。

  从安装边界来看,这类小功率变压器的整体尺寸控制在边长30-50mm的立方区间,安装柱的中心距严格匹配通用PCB的孔位标准,接线端的伸出长度控制在5mm以内,不会和板卡上的电容、芯片等周边元件产生空间干涉,壳体的边角做了1mm的圆角过渡,避免组装时划伤操作人员或者划破周边导线的绝缘层。设计过程中优先考虑的是绝缘防护性能,壳体把绕组和铁芯完全包裹在内,绕组引出线的位置做了加厚的绝缘挡墙,避免初级、次级绕组之间的爬电距离不足带来的安全隐患,同时封装结构也能阻挡日常使用中的灰尘、潮气侵入绕组间隙,降低长期使用后绕组绝缘下降、短路烧毁的风险。

  在实际应用场景中,这类变压器常被用在桌面式检测仪器、小型工控传感模块、家用小电器的供电回路里,和开关电源相比,它的结构简单、抗浪涌冲击能力更强,不会产生高频开关干扰,对微弱信号检测类的设备来说,能有效降低供电噪声对采样精度的影响。设计建模的时候,需要重点核对几个关键尺寸的配合:一是安装柱的直径和高度,要和PCB板厚、安装孔的公差匹配,保证插装后不会出现过松晃荡或者过紧插装不到位的问题;二是接线端子的位置,要和板卡上的焊盘位置一一对应,避免波峰焊时出现引脚偏位虚焊;三是壳体内部的腔体尺寸,要给铁芯、绕组预留足够的容纳空间,同时不能出现过大的旷量,避免灌封绝缘胶时出现气泡空隙,影响绝缘和散热效果。

  从功能特性上看,这个结构的变压器没有额外的散热鳍片设计,因为小功率工况下自身发热很低,依靠壳体和周边空气的自然对流就能满足散热需求,外壳的平整表面也可以和设备内部的金属支架贴合,辅助传导一部分热量。建模时还原的分块式结构,也对应了实际生产中的组装流程:先把绕制好的绕组套在铁芯上完成磁路组装,再分别扣合两侧的壳体卡扣,最后从顶部的安装柱位置注入绝缘密封胶,等胶固化后就完成了整个部件的封装,这种组装方式不需要复杂的工装夹具,适合小批量生产时的快速装配,也方便后期故障时拆解检修,不需要暴力破坏整个壳体就能检查绕组的通断状态。

  在结构选型阶段,还要考虑不同应用场景的安装适配:如果是嵌入到紧凑的手持设备内部,可以把顶部的安装柱改成贴片式引脚,直接通过回流焊贴装在PCB表面,进一步压缩占用的空间高度;如果是用在潮湿多尘的户外小型设备里,可以在壳体的接缝处增加一圈密封胶条,把防护等级提升到IP54以上,避免潮气进入造成绕组霉变。这个三维模型完整还原了产品的装配关系和外形细节,结构工程师可以直接在此基础上调整尺寸参数,匹配具体项目的供电功率、安装空间要求,不需要从零开始搭建基础结构,能大幅缩短前期设计的建模周期,也能在设计阶段提前做干涉检查,避免开模后才发现结构尺寸不匹配的问题。
