带侧装耳座的方形接线盒结构设计

项目分类:变压器 发布时间:2025-01-13 ID:892718
  • 带侧装耳座的方形接线盒结构设计
  • 带侧装耳座的方形接线盒结构设计
  • 带侧装耳座的方形接线盒结构设计
  • 带侧装耳座的方形接线盒结构设计
  • 带侧装耳座的方形接线盒结构设计
  • 带侧装耳座的方形接线盒结构设计
  • 带侧装耳座的方形接线盒结构设计
  • 带侧装耳座的方形接线盒结构设计

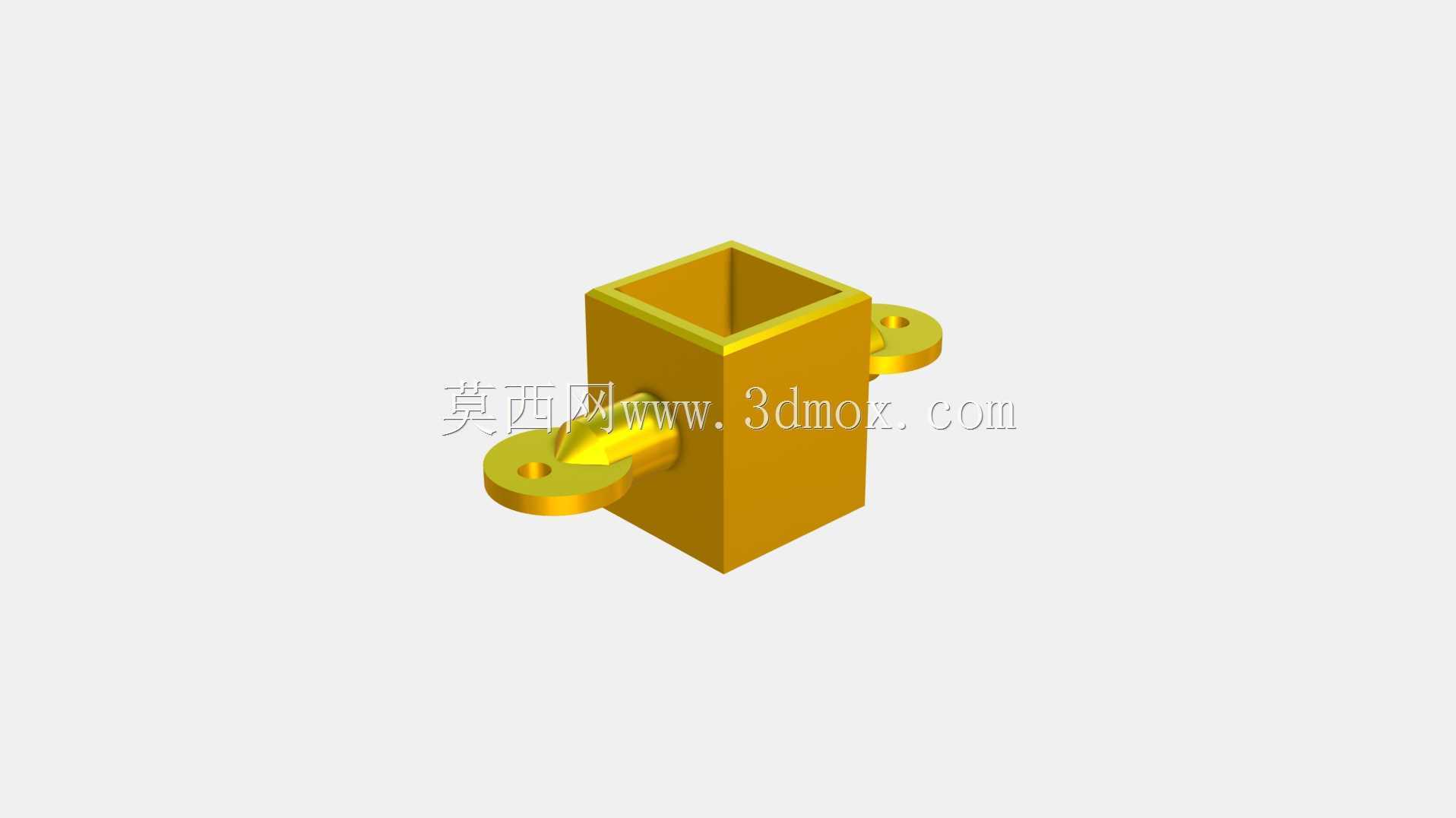

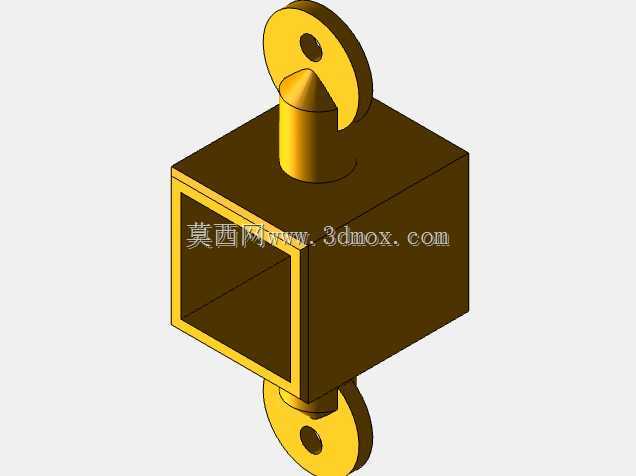

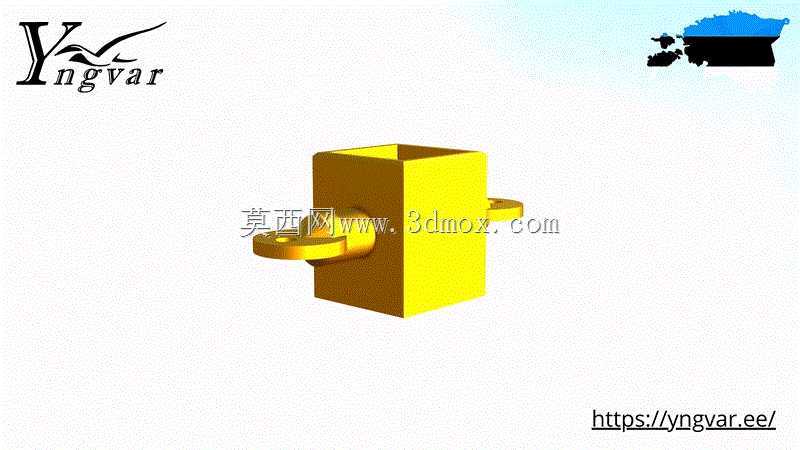

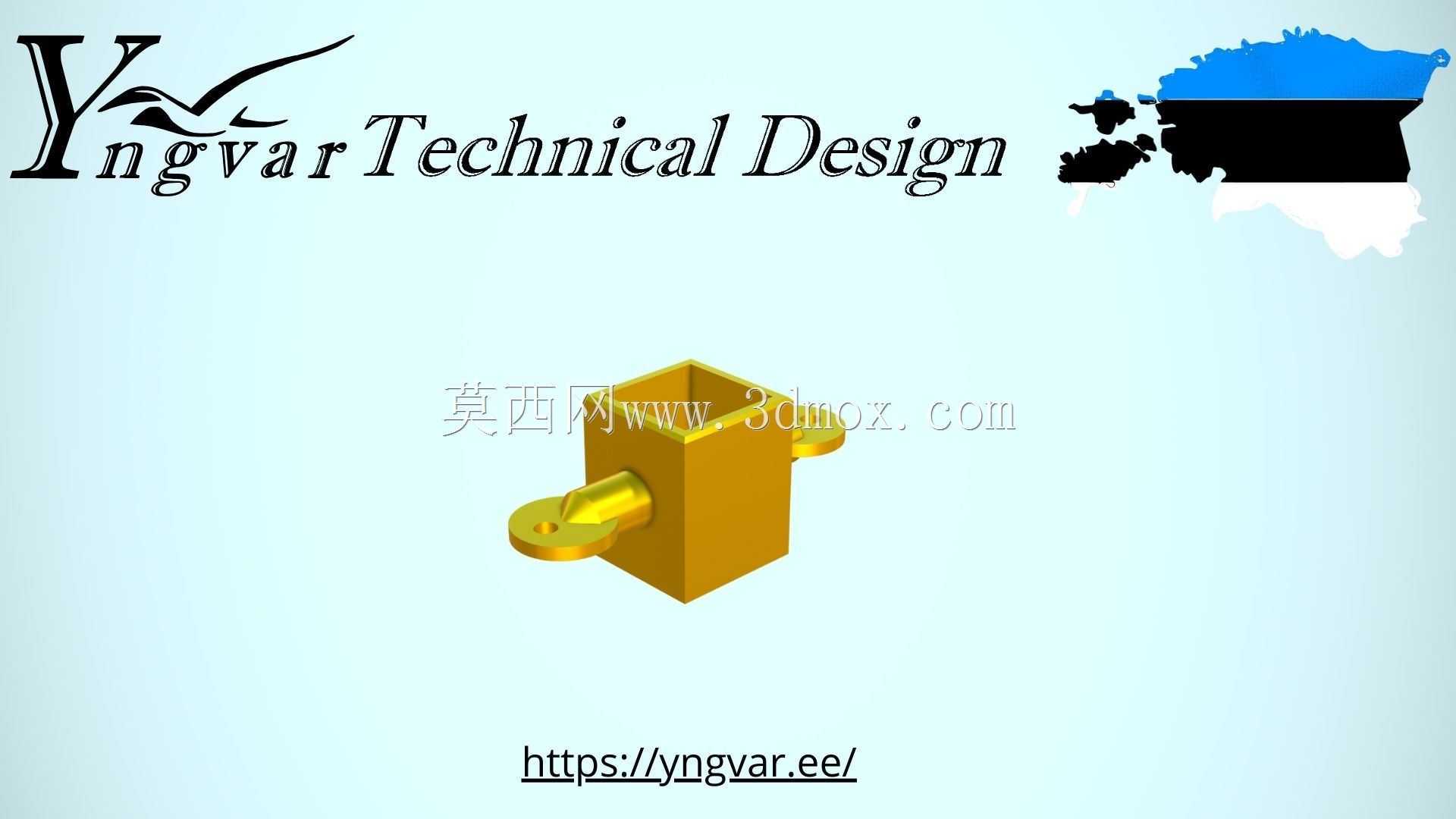

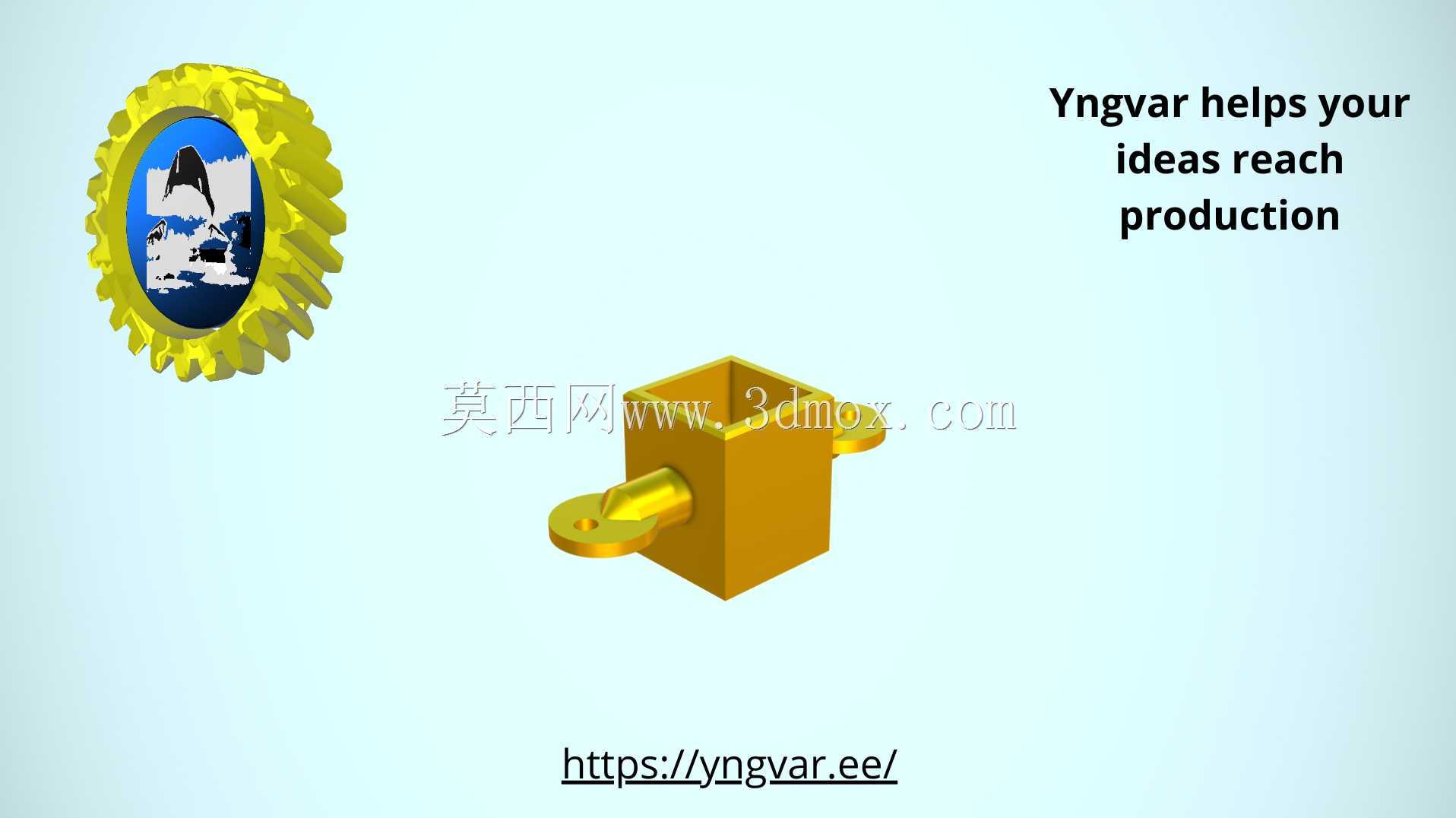

  这款方形带侧耳的壳体结构,在低压配电末端、小型电源变送配套场景中有着极高的适配性,日常多作为小型电源变送模块的外置防护接线壳体使用,能够为内部的绕组、接线端子提供稳定的物理防护,隔绝外界粉尘、轻微溅水对内部电气元件的侵蚀。从实际安装场景来看,这类壳体常被固定在设备机架侧壁、电控箱内部安装梁上,两侧伸出的带孔耳座是核心安装受力位,设计时特意将耳座与主体壳体做了一体化衔接,避免额外拼接带来的应力集中问题,耳座上的安装孔做了沉头处理,装配后螺丝端面不会突出耳座平面,不会干涉周边相邻元件的排布,也能避免安装后螺丝刮擦布线线束的问题。

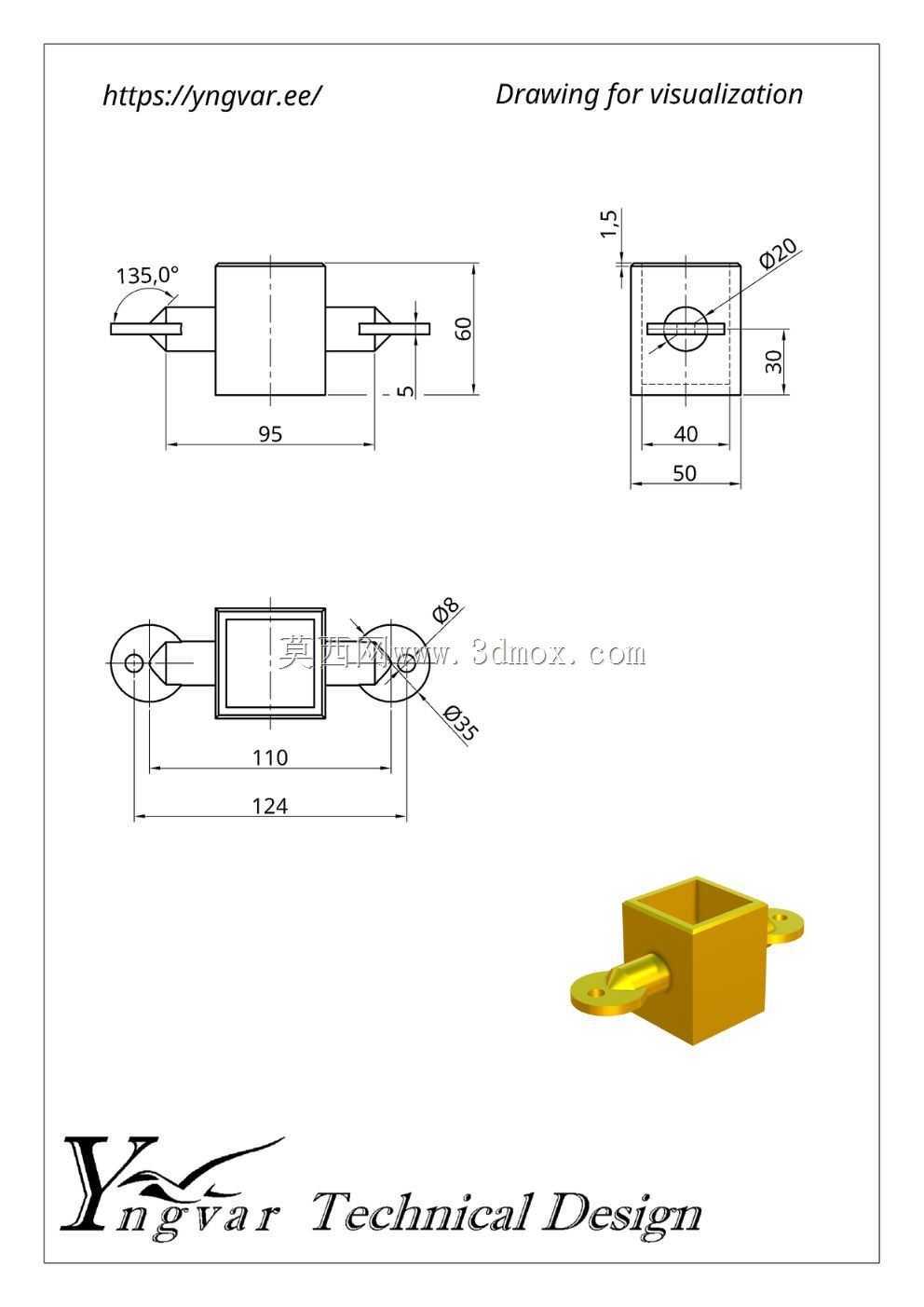

  设计阶段最先敲定的是主体腔体的内部净空间尺寸,需要预留出足够的空间容纳小型变送线圈、接线端子排以及进出线的弯折余量,腔体内部边角做了小圆弧过渡,既方便注塑或者3D打印成型时的材料填充,也能避免直角位置积尘、凝露后形成爬电通道。壳体的侧壁厚度经过受力校核,在常规安装受力下不会出现形变,两侧耳座的位置特意设置在腔体高度方向的中部,安装固定后整个壳体的重心落在两个安装点的连线范围内,长期使用不会因为设备运行振动出现固定位松动、壳体歪斜的问题。

  从功能特性来看,这款壳体属于开放式基座结构,上端预留的敞口可以适配对应的上盖结构,既可以做卡扣式快拆上盖方便日常检修接线,也可以做灌封处理实现更高等级的密封防护,适配不同防护等级的使用需求。两侧耳座的伸出长度经过反复调整,既保证安装时螺丝有足够的操作空间,不会因为离壳体侧壁太近导致扳手或者电批无法操作,也不会因为伸出过长占用过多的安装空间,在紧凑的电控箱内部排布时,能够最大限度压缩相邻元件之间的安装间距,提升电控空间的利用率。

  实际选型使用时需要注意,安装面的平面度会直接影响耳座的受力状态,如果安装面存在明显凸起,强行锁紧螺丝会导致耳座与主体衔接位置出现内应力,长期受振动影响可能出现开裂问题,因此安装前需要确认安装梁的平面度,必要时可以在耳座与安装面之间加装薄橡胶垫,既可以缓冲振动,也能弥补安装面的微小平面度误差。腔体内部的尺寸边界需要提前和内置的电气元件做匹配,确认元件高度不超过腔体深度,避免合盖时挤压内部元件或者线束,进出线的开孔位置可以根据实际布线方向在壳体侧壁灵活开设,设计时预留的侧壁厚度足够支撑M12到M20规格的电缆防水接头安装,不需要额外做加强结构。

  这类结构在做三维建模时,需要重点关注耳座与主体衔接位置的圆角处理,不同成型工艺对应的圆角半径有区别,如果采用3D打印制作,衔接位置的圆角半径不小于1.5mm就能避免打印时出现层间剥离的问题,如果采用注塑成型,圆角半径需要适当放大到2mm以上,改善塑料熔体的流动状态,减少注塑缺陷。壳体的敞口边缘做了微小的止口设计,和上盖装配时能够实现定位,不会出现上下错位的问题,止口的配合间隙控制在0.2mm左右,既方便装配,也能避免间隙过大导致防尘效果下降。

  在设备配套场景中,这类小型壳体的用量非常大,除了电源变送模块的防护,也可以作为小型信号转接模块、传感器接线端子的防护外壳使用,结构简单可靠,安装维护方便,不需要复杂的专用安装配件,使用常规的螺丝螺母就能完成固定,适配绝大多数工业设备的安装标准。设计时没有多余的装饰性结构,所有外形结构都服务于功能需求,主体方形结构方便在电控箱内紧密排布,不会像圆形壳体一样出现排布间隙浪费空间的问题,两侧对称的耳座设计让安装受力更均匀,即使在有持续振动的设备上使用,也能保证长期固定的可靠性。
