铰接式关节连接组件三维结构设计

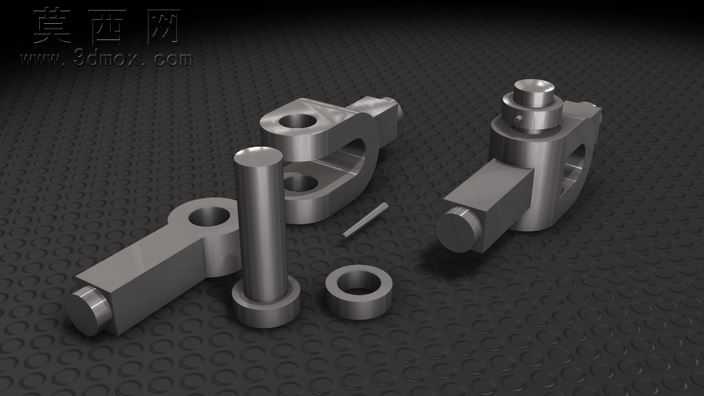

本作品为铰接式关节连接组件的三维建模设计，整体采用三维机械设计软件完成全参数化建模，建模过程严格遵循机械连接结构的设计规范，对每一个零件的尺寸公差、装配间隙都做了精准的参数化定义，确保模型可直接对接后续的工程图导出与生产加工参考。模型整体包含左右对称的铰接支座、主销轴、定位销、配套衬套共五类零件，每一个零件都单独完成了实体建模，建模过程中优先使用草图拉伸、旋转切除、倒角圆角等基础特征命令，保证模型特征树清晰可编辑，无冗余的碎面与错误几何，所有孔位、轴径的尺寸都按照铰接副的运动间隙要求做了匹配设计，避免出现装配干涉问题。渲染阶段采用金属哑光钢材质，对零件表面做了细微的磨砂质感处理，还原普通结构钢加工后的真实表面效果，场景采用深色防滑纹理工作台作为承载背景，搭配柔和的侧上方打光，清晰展现出零件的轮廓结构、装配关系与金属质感，同时通过合理的视角排布，将拆分后的所有零件按照装配顺序依次摆放，让观看者可以直观理解该铰接组件的装配逻辑与零件组成。结构设计上，铰接支座采用带双耳板的支撑结构，耳板上开设同轴的销轴安装孔，其中一侧支座延伸出定位凸台用于周向限位，主销轴采用带法兰端的阶梯轴设计，装配后法兰端可贴合支座端面实现轴向定位，配套的衬套采用薄壁套筒结构，安装于销轴与支座孔之间，可降低铰接转动时的磨损，延长组件使用寿命，细小的定位销用于锁定销轴与支座的相对位置，防止工作过程中销轴发生转动或轴向窜动。设计思路围绕可实现相对转动的铰接连接需求展开，整体结构简单可靠，装拆便捷，可广泛应用于各类需要实现铰接转动的机械连杆、传动关节部位，建模过程中对所有配合面都做了装配间隙的预留，确保虚拟装配时所有零件可顺利完成配合，转动副部位可实现顺畅的摆动动作，无卡滞、干涉问题，同时模型保留了完整的参数化特征，使用者可根据实际使用需求调整各部分尺寸，快速适配不同载荷、不同安装空间的使用场景。
