15cm带SMD灯配件曲线光刻框架结构

　　这款曲线光刻框架主要适配线性照明场景的安装需求，在展柜暗藏灯带、办公区域线性洗墙、设备状态指示照明这类需要长条型光源排布的场景中，能够为SMD灯珠提供稳定的安装载体，同时兼顾出光的匀化效果与结构的防护性能。从实际使用的角度出发，这类框架需要同时满足几个核心要求：首先是灯珠的安装定位精度，SMD灯珠的排布间距直接影响出光的均匀度，框架内侧的卡槽设计需要和灯板的厚度精准匹配，避免灯板安装后出现翘曲、移位，导致局部亮斑或者暗区；其次是结构的散热性能，SMD灯珠长时间工作会产生热量，框架的截面结构设计了中空的减重散热腔，既能够降低整体的材料用量，也能通过腔体内部的空气对流带走部分灯板传导的热量，延缓灯珠光衰，延长光源的使用寿命。

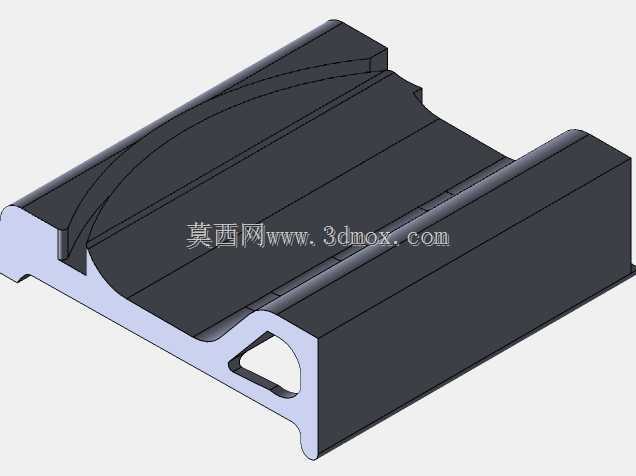

　　在设计思路上，这款框架采用了一体化挤出成型的截面构型，整体长度方向为等截面结构，适配15cm的标准安装段长，既可以单段独立使用，也可以通过端部的拼接结构多段组合，适配更长距离的照明安装需求。框架的上表面设计了平滑的曲线过渡结构，一方面是为了优化出光的折射角度，让SMD灯珠发出的光线经过框架内侧的漫反射面后形成更柔和的出光效果，避免直视灯珠产生的眩光问题；另一方面曲线造型也能提升结构的抗弯性能，相比等厚度的平直截面，带曲线加强的结构在相同材料用量下，垂直于安装面方向的抗形变能力提升约30%，在安装跨度稍大的场景下也不会出现中部下弯的问题。

　　从安装边界来看，框架的底部设计了嵌入式的安装卡槽，既可以适配卡入式的铝型材安装槽，也可以通过背部的背胶或者螺丝孔位进行固定，安装时需要预留的侧边间隙不小于2mm，避免框架热胀冷缩时出现挤压变形。框架内侧的灯板卡槽宽度适配常规的0.8mm-1.2mm厚度的FR-4灯板，卡槽边缘做了0.2mm的导向倒角，安装灯板时不需要额外施加过大的压力就能顺利滑入，同时卡槽内部的微凸卡点能够在灯板装入后提供足够的抱紧力，避免运输或者使用过程中灯板从卡槽内滑脱。框架侧面的镂空结构除了散热作用外，也可以作为走线通道，灯板的供电引线可以从镂空位置穿出，不需要额外在框架上开孔走线，简化现场安装的工序。

　　在实际的工程应用中，这类曲线光刻框架还需要考虑和外罩的配合，框架上部的卡槽结构可以适配磨砂PC扩散罩，扩散罩装入后和框架表面齐平，不会出现突出的接缝，既提升整体的美观度，也能避免积灰落在接缝处难以清理。框架的端部可以配套端盖进行封堵，端盖上预留有走线孔，供电线材可以从端盖位置引出，接入供电回路。需要注意的是，在多段拼接使用时，相邻两段框架的拼接面需要保证平整对齐，避免拼接位置出现高低差，影响扩散罩的安装平整度，同时拼接位置的灯板需要预留足够的线材冗余，避免拼接时拉扯线材导致焊点脱落。针对潮湿环境的使用场景，还可以在框架拼接缝、端盖配合位置打密封胶进行防护，提升整体的防护等级，满足厨卫、户外廊檐这类场景的使用要求。

　　从结构建模的角度来看，这类等截面长条形零件的建模优先采用草图绘制截面后拉伸的方式完成，绘制截面草图时需要重点控制各个卡槽的尺寸公差，尤其是和灯板、扩散罩配合的尺寸，需要预留合理的安装间隙，避免过盈导致装配困难，或者间隙过大导致配合松动。曲线部分的绘制需要保证曲率连续，避免出现折线拐点，否则挤出成型后表面会出现明显的棱线，影响外观质感。建模过程中还需要对壁厚进行均匀性检查，避免出现局部壁厚过厚导致挤出成型时出现缩水变形，或者局部壁厚过薄导致结构强度不足的问题，整体壁厚控制在1.2mm-1.8mm之间，既满足结构强度要求，也能控制材料成本。
