亚当斯链传动配合链轮结构三维建模

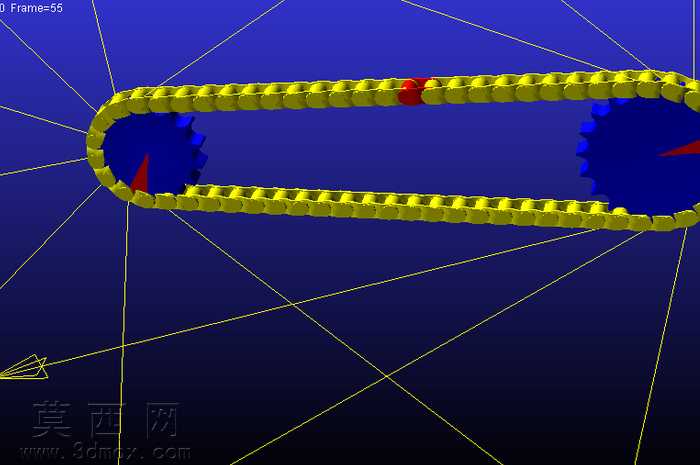

本模型针对链传动系统完成精准三维建模，完整还原链条与链轮的配合结构，建模过程严格遵循链传动的啮合原理，对每一节链节的外链板、内链板、销轴、套筒、滚子结构都进行了精细化的特征构建，确保链节之间的铰接活动间隙符合实际装配公差，可直观呈现链条绕链轮转动时的弯折活动状态。建模阶段首先完成单个标准链节的参数化绘制，通过尺寸约束锁定链节的节距、滚子直径、内节内宽等核心参数，保证链节与链轮齿槽的匹配精度，随后通过阵列与路径配合命令，将单个链节沿预设的环绕双链轮的闭合路径完成组装，形成闭合的环形传动链条。两侧链轮的建模严格匹配链节节距完成齿形绘制，对链轮的齿廓曲线、齿根圆弧、齿顶圆弧都按照传动啮合要求做了平滑处理，确保链条滚子进入与脱离齿槽时不会出现干涉卡顿。模型完成基础结构搭建后，对各部件赋予了区分度清晰的材质表现，链轮主体采用深蓝色金属材质模拟调质钢的质感，链条整体采用亮黄色金属漆材质突出链节的连续排布特征，同时在链条上设置了醒目的红色标记链节，可用于观察链条传动过程中的运动位置变化，直观呈现链传动的运动循环规律。模型整体装配关系完全符合实际链传动的安装要求，双链轮的中心距、链条张紧度都调整至合理区间，既保证链条与链轮的有效啮合，也避免过紧导致的传动阻力过大问题，可直接用于ADAMS环境下的传动扭矩仿真分析，模拟不同负载、不同转速下链传动的扭矩传递特性、啮合冲击表现，为链传动系统的参数优化、结构改进提供直观的三维模型支撑，也可作为机械原理教学中链传动章节的演示模型，帮助理解链传动的组成结构与运动原理。
