STC标识立体展示摆件结构设计

　　这款立体标识展示件主要面向企业前台、展会展位、设计工作室桌面的品牌视觉展示场景，区别于传统平面印刷标识，立体结构能在不同光照角度下形成自然光影层次，强化品牌记忆点，日常使用中无需额外供电，仅靠环境光就能呈现出足够的视觉辨识度，适配各类商务接待、成果展示的线下场景。

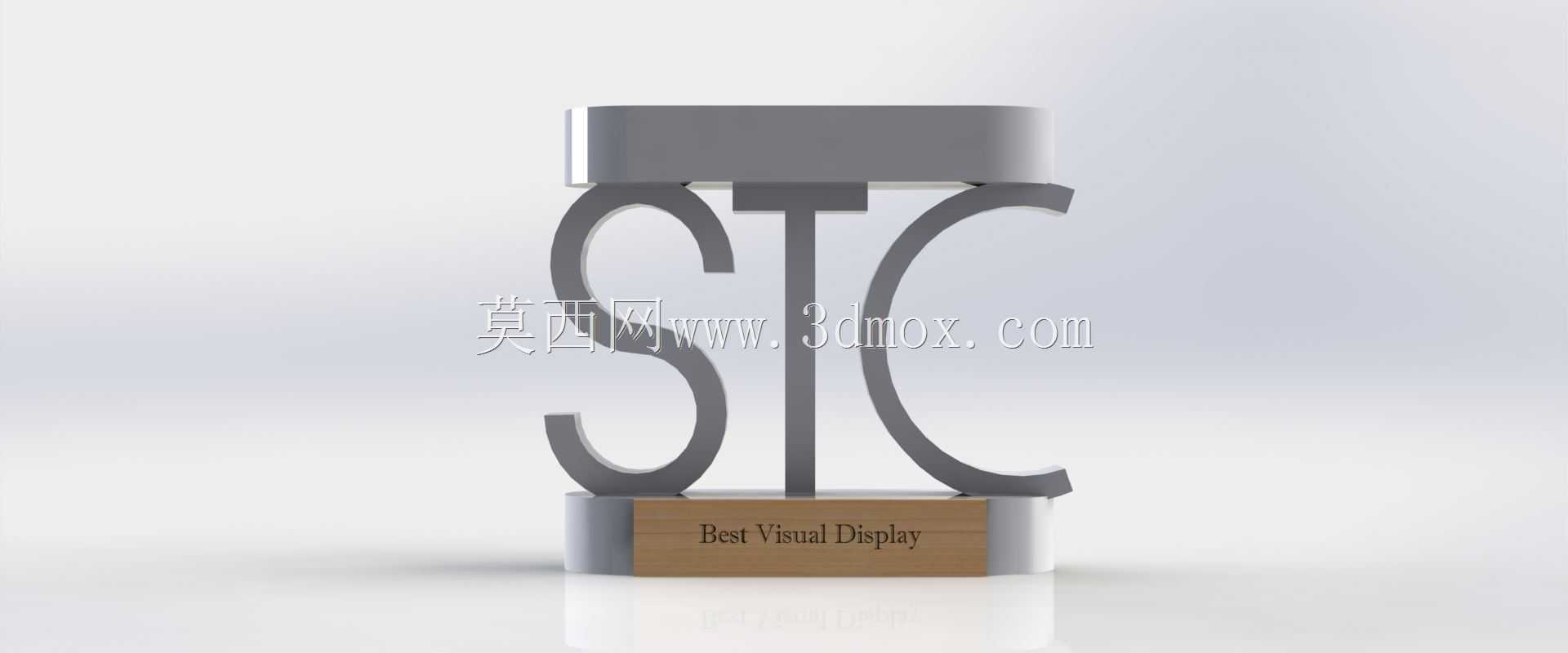

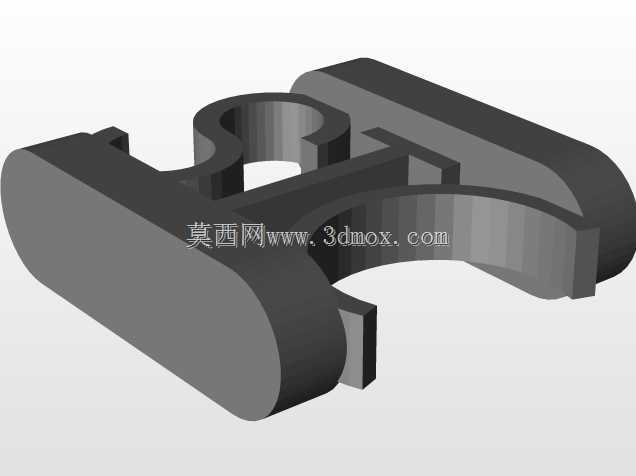

　　从功能特性来看，整个展示件分为三个核心组成部分：顶部的哑光金属质感压顶块、中部的STC立体字符支撑结构、底部的木质纹理铭牌基座。顶部压顶块采用等厚矩形结构，边缘做了微小的R角过渡，既可以避免尖锐边角的磕碰风险，也能通过自身重量压住中部的字符结构，提升整体放置的稳定性，不需要额外粘接固定就可以实现各部件的可拆卸组合，方便后期更换铭牌内容或者调整字符间距。中部的STC三个字符采用等线体立体造型，字符笔画厚度统一，S和C字符的圆弧过渡段曲率连续，没有折线拐点，T字符的竖笔与横笔交接处做了内凹圆角处理，避免应力集中导致的打印件断裂问题，三个字符的底部都做了平面定位凸台，刚好嵌入基座表面的定位凹槽内，装配后不会出现左右滑移的情况。底部基座采用上下分层结构，下层是与顶部压顶块同材质的金属质感底座，上层嵌入一块长方形实木质感铭牌块，铭牌表面预留了激光雕刻区域，可以根据实际需求雕刻不同的展示文字，本次设计中雕刻的视觉展示类文字仅作示例，实际使用时可灵活替换。

　　设计过程中优先考虑了两种制造工艺的适配性，所有零件的结构都同时满足FDM3D打印和Trotec激光切割机的加工边界。针对3D打印工艺，所有悬空结构的倾斜角度都大于45度，打印时不需要添加额外支撑，减少后期支撑去除的打磨工作量，零件的最小壁厚设置为2mm，既保证打印过程中不会出现壁薄透底的问题，也不会因为壁厚过大导致打印时间过长、材料浪费。针对激光切割工艺，所有平面类零件（包括顶部压顶块、底部金属基座层、铭牌块）都采用等厚板材切割成型，不需要复杂的五轴加工，切割后的板材边缘只需要简单去毛刺就可以直接装配，字符部分如果采用激光切割加工，可选用亚克力板材切割出字符轮廓后，通过侧边粘接的方式拼成立体结构，两种加工方式可以根据实际加工条件灵活选择，不需要修改原始模型结构。

　　从安装边界与尺寸适配来看，整个展示件的总高度控制在180mm以内，底座的长宽尺寸控制在120mm*60mm，放置在常规办公桌、前台接待台时不会占用过多桌面空间，底座底部预留了3M胶粘贴槽，如果需要在展会展板、设备外壳立面安装，可以直接粘贴双面胶固定，不需要额外打孔破坏安装面。各部件的装配公差控制在0.2mm，不管是3D打印的PLA零件还是激光切割的亚克力、木板零件，都可以实现无工具徒手装配，拆卸后可以平板包装，减少运输过程中的体积占用，降低物流破损风险。

　　实际使用过程中，字符与上下基座的连接没有采用永久固定方式，后期如果需要更换不同的标识字符，只需要重新打印或切割对应字符零件，不需要更换整个展示件，有效降低了后期的改造成本。顶部压顶块的下表面和底座的上表面都做了细磨砂纹理处理，和字符接触时可以增加摩擦力，即使在有轻微振动的车间工作台放置，也不会出现字符倾倒的情况。铭牌块的嵌入深度为2mm，装配后和基座表面齐平，不会出现凸起刮手的问题，木质纹理的表面也不容易残留指纹和灰尘，日常维护只需要用干布擦拭即可，不需要特殊的养护操作。
