多阶轴类传动连接零件结构设计

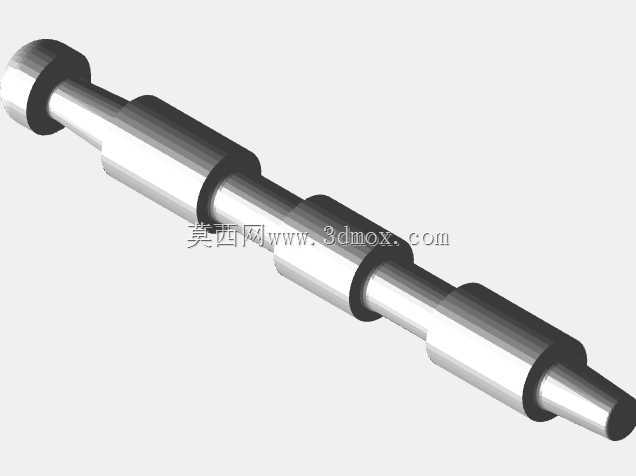

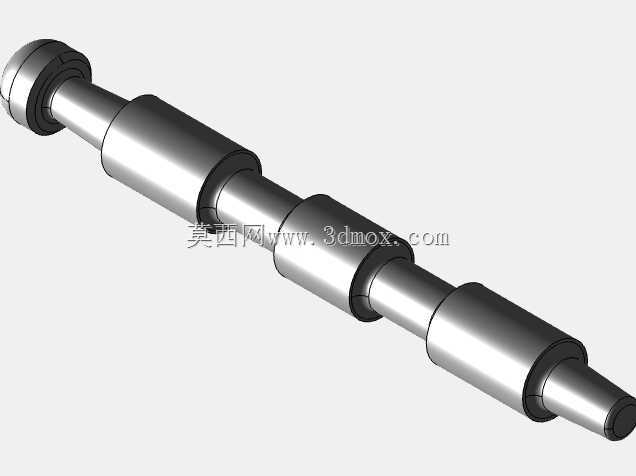

　　这类多阶梯结构的轴件，在中小功率传动链路里承担着扭矩传递、部件定位的核心作用，常见于小型输送设备、精密进给机构、低压配电配套传动组件的动力输出端，区别于等直径光轴，多阶变径的结构设计能在有限安装空间内，同时满足不同配合件的装配定位需求，不需要额外加装过多轴套、挡圈类定位零件，能有效压缩传动组件的轴向装配尺寸。从结构细节来看，轴端的球头结构是为了适配装配时的自动对中需求，在设备检修拆装或者部件初始对接阶段，球头导向能避免轴端锐角刮伤配合孔的内壁，也能降低装配时的对位难度，尤其是在狭小安装空间内，操作人员无法直接观察到配合位置时，球头端的导向作用能大幅提升装配效率，也能减少装配过程中零件磕碰损伤的概率。

　　沿轴向分布的多个轴肩，每个台阶的直径差都经过配合公差核算，不同直径段分别对应轴承内圈、传动轮、定位套的配合面，其中和轴承配合的轴段采用基孔制过渡配合，能保证轴承内圈和轴同步转动，避免跑内圈的故障出现；和传动轮配合的轴段设计有平键槽安装位，键槽的位置避开轴肩应力集中区域，能减少长期交变载荷下轴件出现疲劳断裂的风险。设计这类轴件的时候，首先要核算整个传动链路的最大传递扭矩，根据扭矩值确定轴的最小直径，再结合装配路径上各个零件的内孔尺寸，依次确定各个台阶的直径参数，每个轴肩的高度要满足对应配合零件的定位需求，同时不能过高导致应力集中系数过大，通常轴肩的过渡圆角会根据相邻轴段的直径差设置合理的R值，圆角半径要小于配合零件的倒角尺寸，保证零件能紧贴轴肩定位，不会出现装配间隙。从安装边界来看，这类轴件的轴向总长度需要匹配安装腔体的内部空间，两端伸出轴段的长度要适配外接传动件的安装厚度，轴端的螺纹孔或者定位孔位置，要和外接连接件的固定孔位对应，保证轴向锁紧可靠，不会出现传动过程中轴件窜动的问题。在实际工况中，这类轴件通常承受弯扭复合载荷，所以材质一般选用中碳钢经调质处理，表面配合位置根据耐磨需求可做高频淬火处理，提升配合面的硬度，减少长期转动磨损导致的配合间隙过大问题。

　　和普通等直径轴相比，这种阶梯结构的轴件虽然加工工序更多，需要多次车削不同直径段，还要保证各个轴段的同轴度要求，但是从整机装配的角度来看，能减少配套定位零件的数量，降低装配复杂度，也能让整个传动组件的结构更加紧凑，在对安装空间有严格限制的小型设备中，这种结构的优势非常明显。另外在设计过程中，还要考虑轴件的动平衡性能，尤其是在转速较高的应用场景下，各个轴段的同轴度公差要控制在合理范围内，键槽的位置要对称分布，避免高速转动时出现偏心振动，影响整个设备的运行稳定性。轴件表面的粗糙度也根据不同配合位置有不同要求，轴承配合面的粗糙度要达到Ra1.6以下，非配合面的粗糙度可以适当放宽，既能保证配合精度，也能控制加工成本。

　　在装配环节，这类轴件安装时要注意避免直接敲击轴肩和配合面，通常采用铜棒敲击轴端或者使用压装工具进行装配，防止轴件变形或者配合面损伤，影响后续的使用精度和寿命。日常维护中，只需要定期检查轴承位置的润滑情况，观察轴件运转时是否有异常振动或者异响，就能及时发现潜在的故障隐患，这类轴件的结构可靠性高，只要设计阶段载荷核算准确，加工精度达标，正常工况下的使用寿命能满足设备的全生命周期使用需求，不需要频繁更换。
