拖拉机配套液压抓草叉属具三维设计

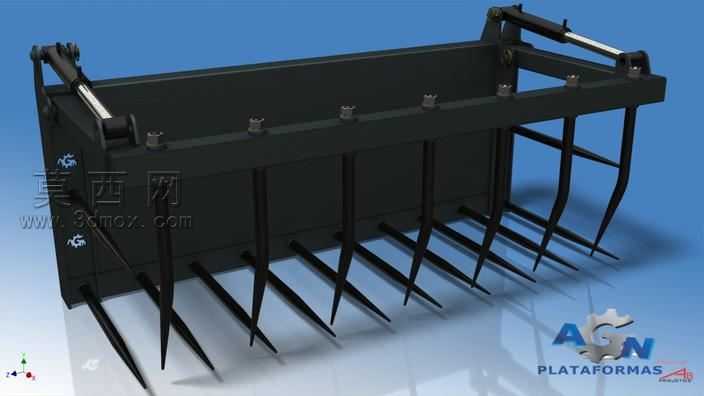

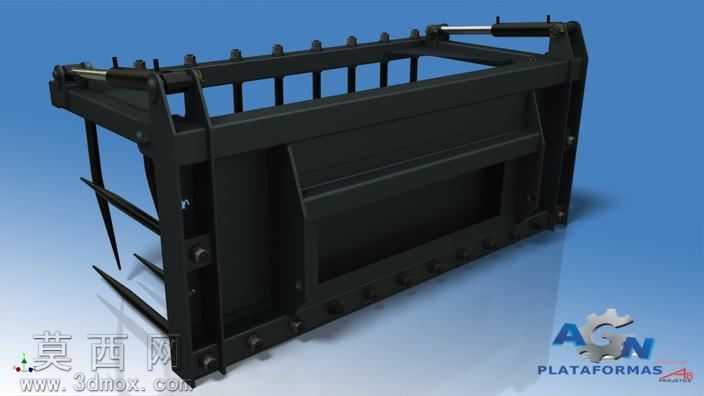

本作品为拖拉机配套使用的液压驱动抓草叉属具三维建模成果，建模过程中严格遵循农机属具的实际装配逻辑与作业工况需求，对整体结构进行了1:1比例的精细化还原。模型主体框架采用矩形截面型材搭建的承载结构设计，在三维软件中通过拉伸、切除、焊接特征模拟真实型材的拼接工艺，框架背部设置了与拖拉机前端装载臂匹配的连接挂点，挂点处的销轴孔位、定位卡槽均按照通用拖拉机属具接口标准进行参数化绘制，保证安装适配性。模型前端排布多根高强度弧形叉齿，每根叉齿通过顶部的螺栓紧固结构与主框架连接，建模时对叉齿的锥度、弯曲弧度、尖端倒角进行了细节刻画，还原叉齿插入草垛、散料时的受力导向结构，同时在叉齿上方设置了可开合的液压压料臂，压料臂通过两侧的液压油缸与主框架铰接，油缸的缸筒、活塞杆、铰接销轴、密封端盖均做了独立零件建模，还原液压部件的运动行程与铰接转动关系。渲染阶段采用哑光耐磨金属材质模拟属具的实际涂装质感，对叉齿尖端做了轻微磨损的材质效果处理，液压油缸活塞杆部分赋予亮面镀铬材质，铰接部位添加润滑脂的半透明质感细节，背景采用简洁的蓝色渐变环境突出模型主体，通过光影调整展现框架的焊接棱边、叉齿的排列层次与液压部件的结构关系。设计思路围绕农牧场散草、秸秆、青贮料的抓取转运需求展开，在保证结构强度的前提下优化叉齿间距与压料臂开合角度，避免作业过程中物料散落，同时兼顾属具的轻量化设计，减少拖拉机前端负载，整体模型完整还原了该属具的装配关系、运动结构与外观特征，可用于农机属具的结构展示、作业模拟与改进设计参考。
