可调节角度平板支撑托架结构设计

　　日常桌面办公、手绘创作、影音观看场景中，平板设备的摆放角度直接影响使用体验，长期低头握持或平置使用易造成颈部疲劳，这款可调节角度的平板支撑托架，正是针对桌面场景下平板设备的承托需求设计的实用结构。从结构组成来看，整个托架分为底部承托底座、双侧支撑摆臂、背部抵靠杆三个核心部分，底部底座为长条形槽式结构，上边缘均匀排布多道定位卡槽，卡槽的间距与深度经过匹配设计，既能够保证支撑摆臂卡入后不会出现滑脱，也能为角度调节提供多档位的选择空间。

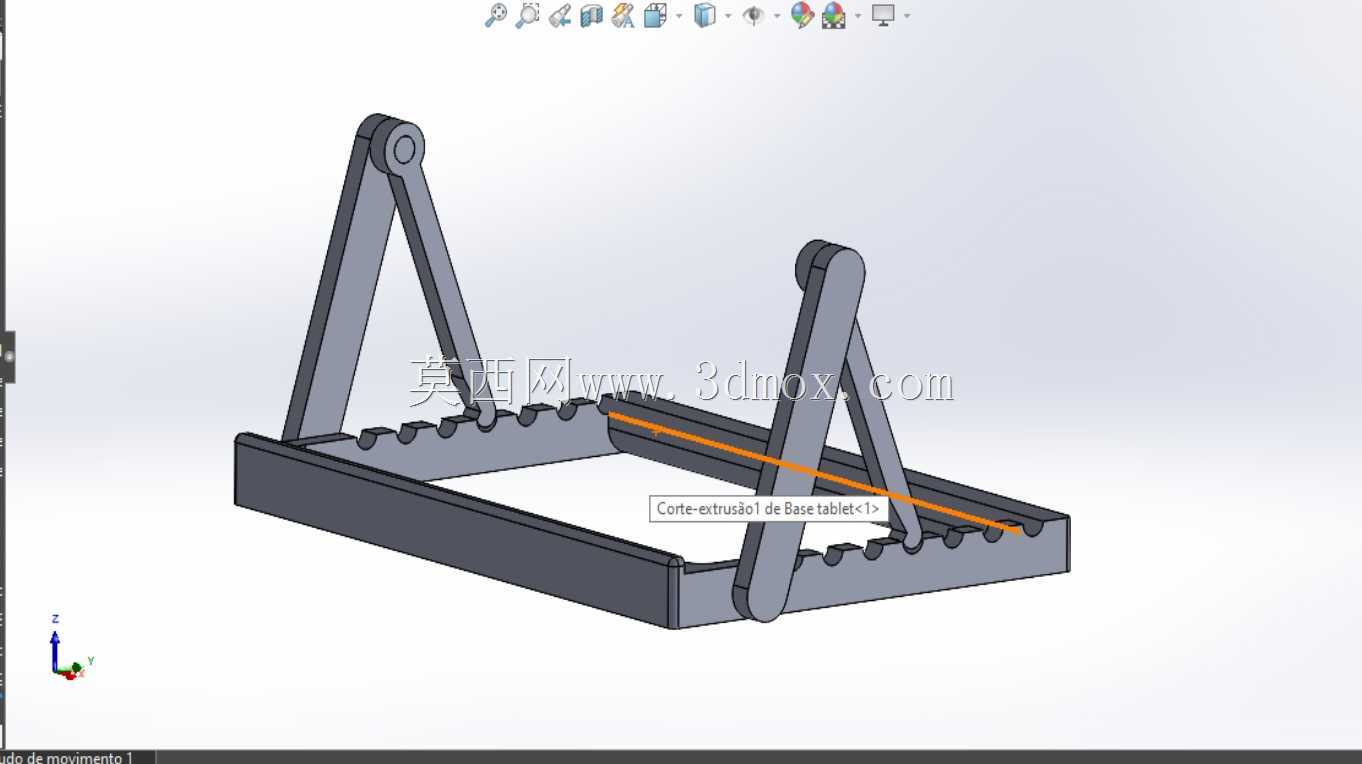

　　双侧支撑摆臂采用对称式布局，上端通过铰接结构与背部抵靠杆连接，下端可卡入底座不同位置的卡槽内，通过改变下端卡入的卡槽位置，就能实现背部抵靠杆倾斜角度的调整，适配不同使用场景下的视角需求：手绘创作时可以调至较平缓的角度，模拟纸面书写的倾斜度；观看影音时可以调至较陡的角度，让屏幕高度与视线平齐，减少颈部弯曲的幅度。设计过程中首先考虑的是结构的稳定性，整个托架的受力路径经过梳理：平板设备放置后，重力通过背部抵靠杆传递到双侧支撑摆臂，再通过摆臂下端与卡槽的配合传递到底部底座，最终由底座与桌面的接触摩擦力承担整体载荷，因此底座的宽度设计充分考虑了防倾覆需求，即使在最大倾斜角度下放置大尺寸平板，整体重心也会落在底座的支撑边界内，不会出现向前翻倒的情况。其次是使用的便捷性，整个托架没有额外的锁紧旋钮或复杂操作结构，调整角度时只需要将摆臂下端从当前卡槽抬起，移动到目标卡槽位置卡入即可完成档位切换，单手即可完成操作，不需要额外的工具辅助。结构的折叠性也是设计时考量的重点，当不需要使用时，可以将双侧摆臂转动至与底座平行的位置，整个托架收拢后为扁平的长条形结构，厚度仅为底座与摆臂的材料厚度之和，能够轻松放入电脑包或平板收纳包内，不会占用过多的携带空间，满足移动办公、外出携带的使用需求。

　　细节处理上，底座的前端承托边做了小幅的上翻设计，能够挡住平板的下边缘，避免平板在倾斜放置时从底座前端滑落；与平板接触的背部抵靠杆和前端承托边位置，都预留了粘贴防滑缓冲垫的安装空间，实际使用时粘贴软质防滑垫，既可以增加与平板外壳之间的摩擦力，防止平板放置后出现滑移，也能避免硬质的结构材料刮花平板的边框或背面外壳。支撑摆臂的铰接位置采用了间隙配合的转轴设计，转动时阻尼适中，既不会因为过松导致摆臂自行滑落，也不会因为阻尼过大造成调整费力。

　　从安装边界来看，整个托架展开使用时，底座的长度尺寸适配主流的10寸到14寸尺寸的平板设备，宽度方向的占用空间不超过A4纸张的短边尺寸，放置在桌面不会过多占用键盘、鼠标的操作空间；收拢状态下的尺寸能够适配多数平板保护套的收纳隔层尺寸，不需要额外准备专用的收纳袋。在实际的生产适配中，这款结构可以采用硬质塑料注塑成型，也可以采用铝合金板材冲压折弯成型，不同的材料选择只需要调整对应位置的壁厚参数即可，结构本身没有复杂的曲面或特殊的工艺要求，普通的机加工或注塑工艺都能够实现量产，零件数量少，装配流程简单，只需要将转轴销钉压入对应的铰接孔内即可完成整体组装，不需要复杂的装配工装。针对不同的使用场景，还可以在底座的底部增加防滑脚垫，进一步提升托架与桌面之间的摩擦力，即使在光滑的玻璃桌面或烤漆桌面上使用，也不会出现托架整体滑动的情况；背部抵靠杆上可以预留通用的扩展孔位，方便后续加装小配件，比如触控笔收纳夹、充电线固定卡扣等，拓展托架的实用功能。
