SINGIDUNUM大学标识旋转展示摆件

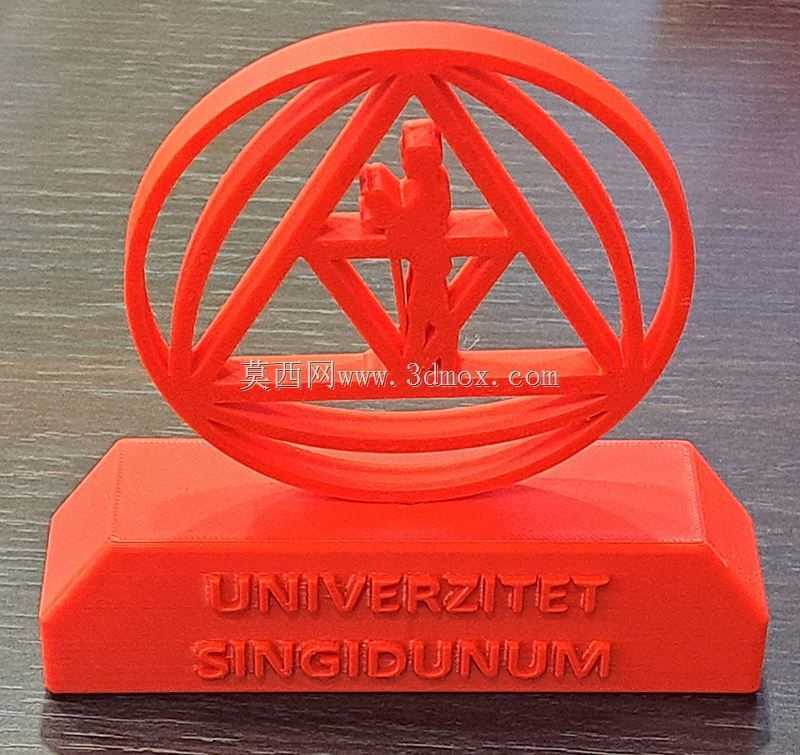

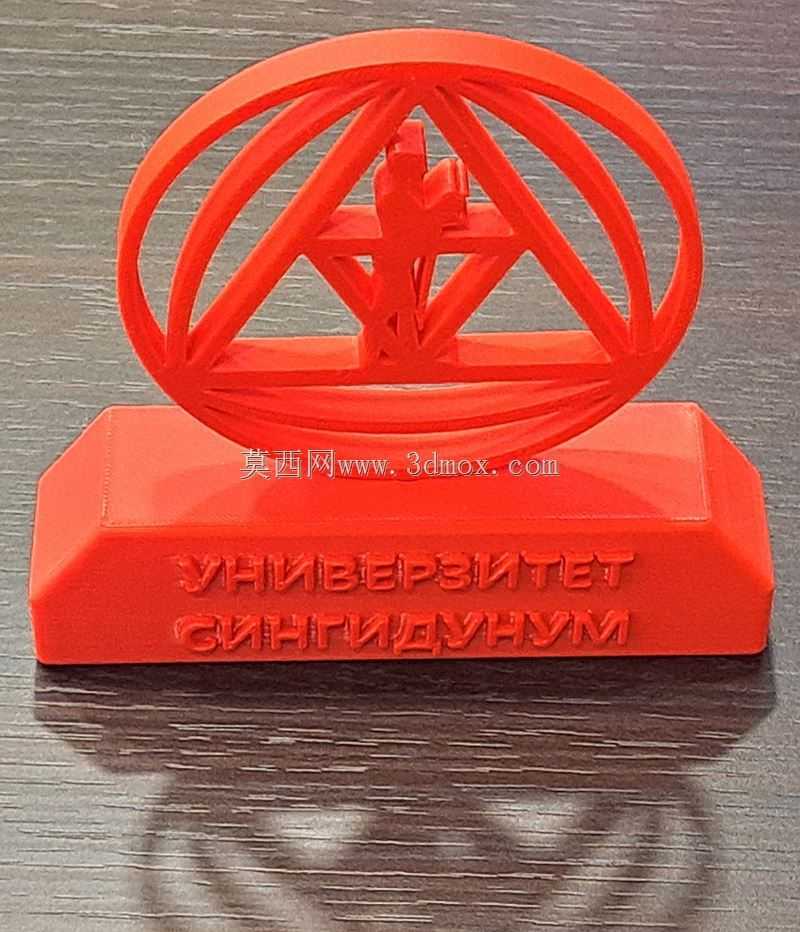

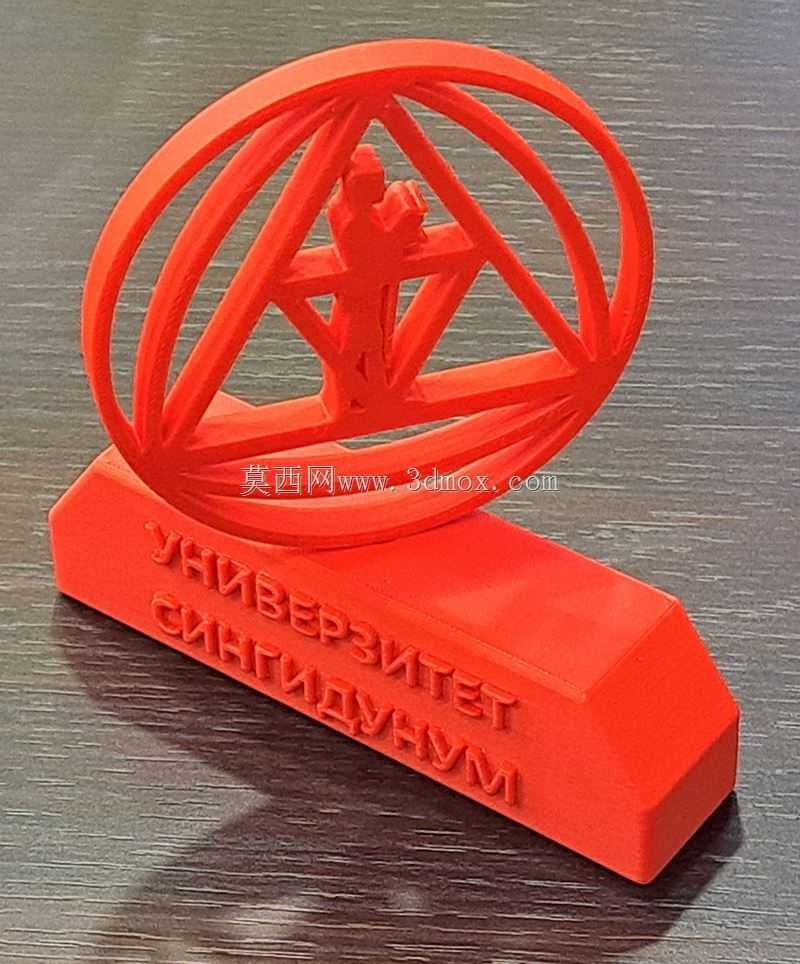

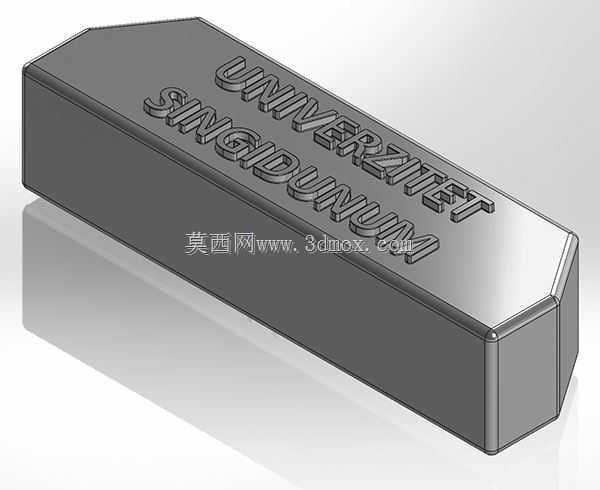

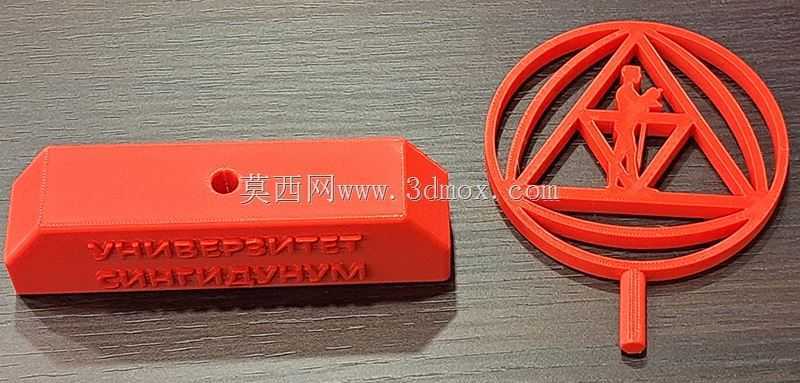

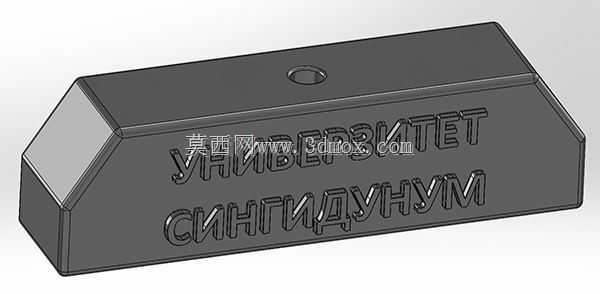

　　这款旋转标识摆件主要面向高校文化展示、校园文创周边、校友纪念场景设计，可放置于院校行政办公区前台、院系成果展示柜、校友活动签到台、校园文创商店展陈区，也可作为校际交流伴手礼、毕业季纪念藏品使用，适配桌面摆放、展架固定两种安装方式，无需额外复杂固定结构，放置平稳无倾覆风险。摆件分为标识旋转主体与配套基座两个独立结构，基座整体为带斜切边角的长方体结构，边角做R1.5圆角处理，避免尖锐棱角造成磕碰，上表面预留直径3mm的定位凹孔，与旋转标识底部的插杆形成间隙配合，插杆直径2.8mm，插入深度8mm，既保证旋转时的同轴度，又不会因配合过紧导致转动卡滞，基座整体长宽高尺寸为80mm×30mm×20mm，摆放时占用桌面面积极小，不会遮挡周边其他展示物品。

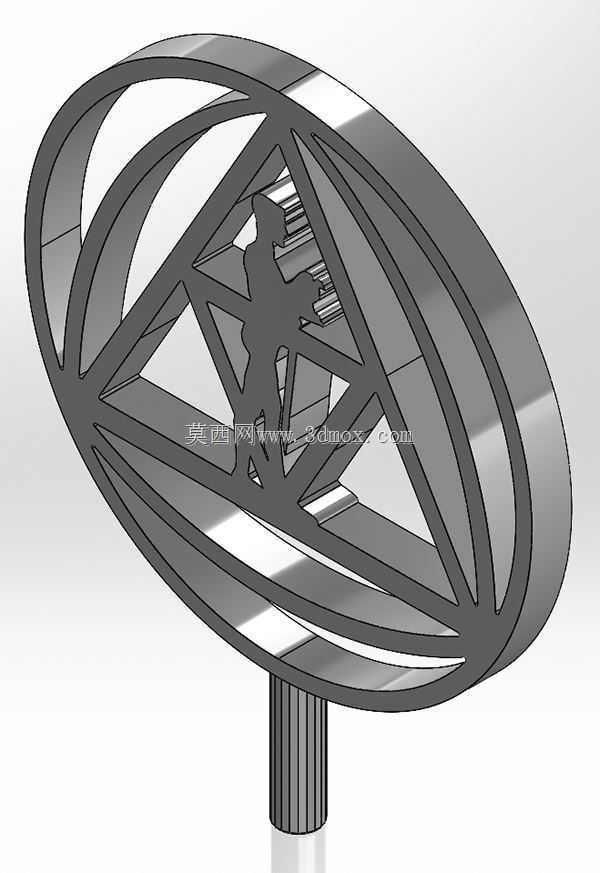

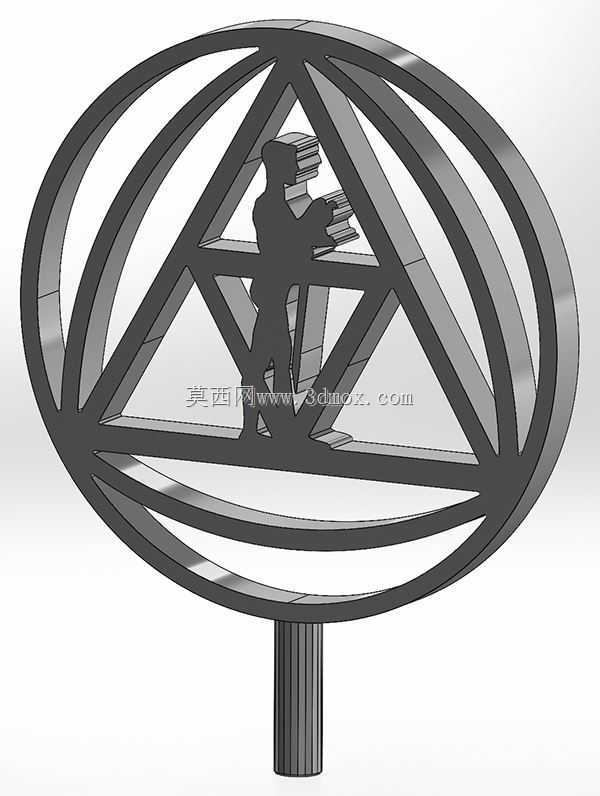

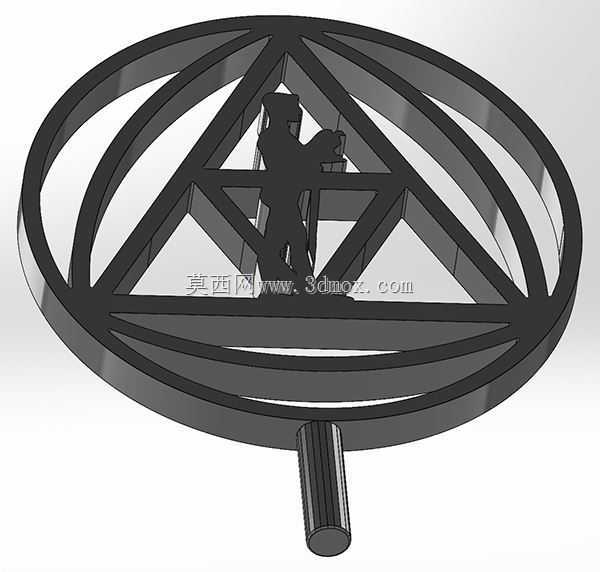

　　旋转标识主体采用环形外框嵌套三角内支撑的结构形式，外框为三层同心圆环结构，单环宽度2mm，层间间隙1.5mm，最外层圆环直径70mm，底部延伸出直径3mm、长度10mm的支撑插杆，与基座定位孔匹配；三角内支撑为等边三角形结构，三个端点分别与最内层圆环的内壁连接，三角形边宽2mm，三角形中心区域为校徽核心人形图案，图案最薄处壁厚1.2mm，所有结构连接处均做R0.8圆角过渡，避免3D打印过程中出现应力集中导致的层间开裂问题。

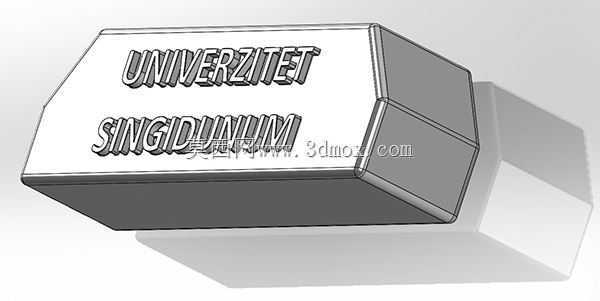

　　设计初期先完成平面矢量轮廓的绘制，将平面标识的线条按3D打印的最小壁厚要求做等距偏移，保证所有成型结构的壁厚不低于1.2mm，适配0.4mm直径喷嘴的FDM3D打印机成型要求，打印时无需添加支撑结构，所有悬空部位的倾斜角度均大于45度，符合FDM工艺的自支撑成型角度要求，打印完成后仅需去除底部少量 raft 支撑即可直接装配，无需额外打磨、粘接等后处理工序。基座侧面的文字采用浮雕工艺制作，浮雕深度0.8mm，文字笔画宽度不小于1mm，保证打印时文字笔画清晰可辨，不会出现断笔、糊字问题；旋转主体的所有镂空区域间隙均大于3mm，避免打印时镂空位置出现拉丝、堵料问题，同时也方便后期清理打印过程中残留的耗材丝。实际使用时，可通过手动拨动标识外框实现平稳旋转，转动过程中无明显偏心晃动，整体结构的重心落在基座中心区域，即使转动速度较快也不会出现基座侧翻问题；如果需要实现自动旋转展示，也可在基座内部预留的空腔内加装直径6mm的微型旋转电机与纽扣电池供电模块，预留空腔尺寸为60mm×20mm×10mm，足够容纳常规微型旋转驱动组件，改装时仅需在基座定位孔中心开设直径4mm的走线孔即可，不会破坏基座外部的整体外观。

　　针对不同的使用场景，可通过调整打印耗材颜色实现不同的展示效果，比如院校官方展示场景可采用校徽标准红色耗材打印，文创零售场景可提供金色、银色、哑光黑等多种耗材颜色可选，所有结构尺寸无需调整即可直接更换耗材打印，不同颜色耗材打印出的成品装配公差均能满足配合要求，不会出现插杆过松或过紧的问题。结构设计过程中充分考虑了3D打印的成型收缩率，所有尺寸均按PLA耗材0.3%的收缩率做了预补偿，保证打印完成后的实际尺寸与设计尺寸偏差不超过0.2mm，插杆与定位孔的配合间隙控制在0.2mm，既保证转动灵活，又不会出现晃动量过大的问题；标识主体的所有竖直面均做0.2度的脱模斜度处理，方便打印完成后与打印平台分离，不会出现底部翘边导致的尺寸超差问题。
