多向安装式电源变压器支撑基座结构

　　该结构件作为电源变压器的核心安装承载部件，主要应用于工业控制电源、小型配电模块、嵌入式供电单元等场景中，承担变压器本体的定位、固定以及与外部安装面的连接适配作用，能够在设备内部有限的装配空间内，为变压器提供稳定的支撑基础，避免设备运行过程中因振动、外力冲击导致的绕组移位、接线端子松脱等问题，保障供电回路的运行可靠性。从实际使用场景来看，这类支撑基座常适配于小容量开放式电源变压器，多用于工控柜内部安装、小型电子设备内置供电模块、教学实验用电源组装等工况，需要兼顾安装便捷性与结构强度，同时适配不同方向的走线与固定需求。

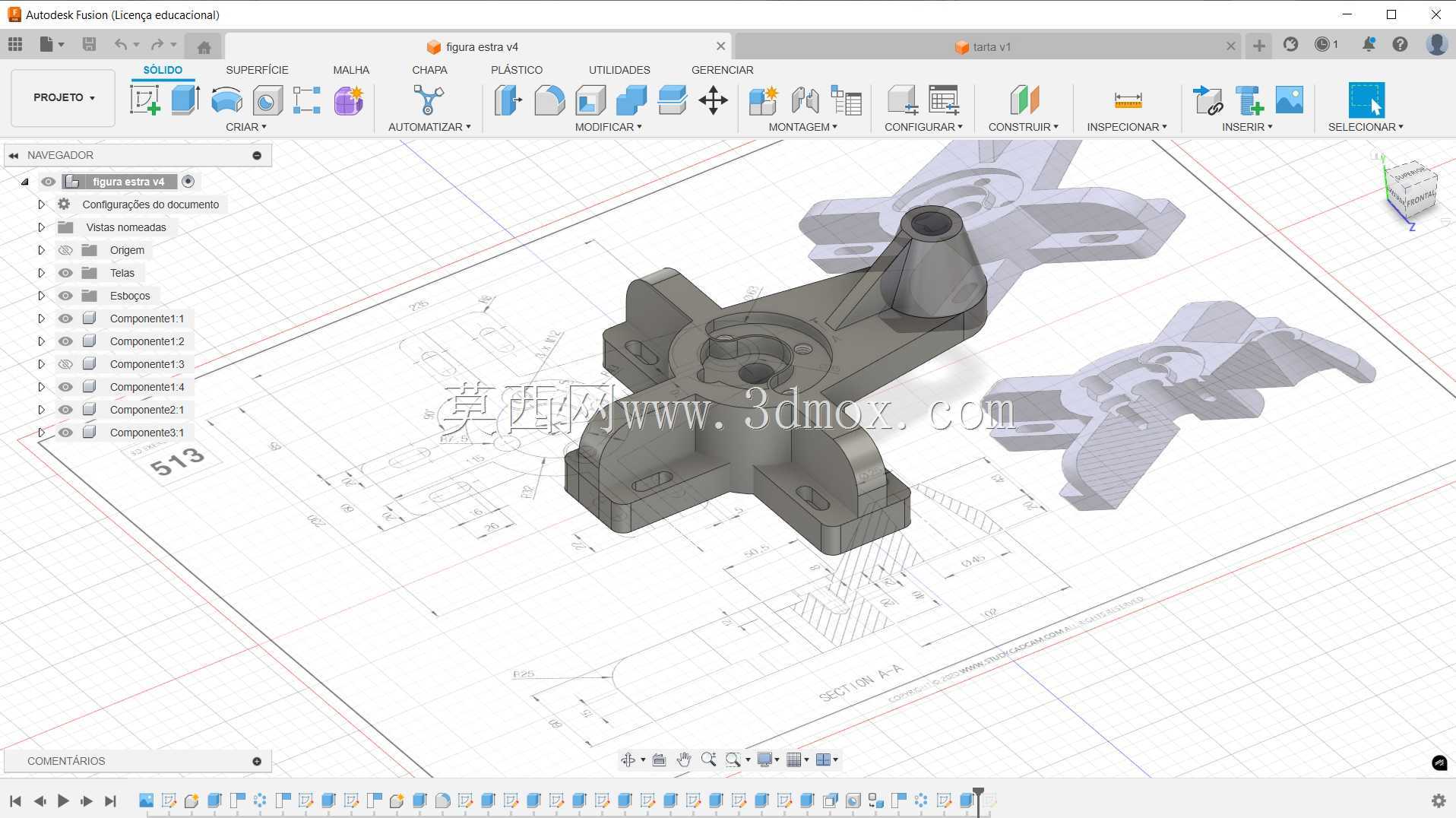

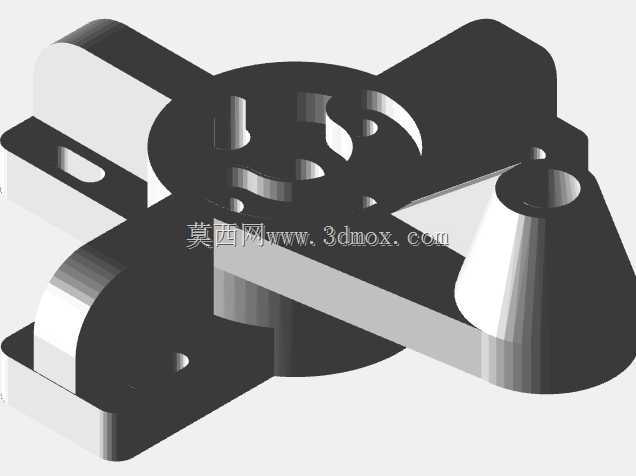

　　从功能特性上看，该基座采用中心承载区结合多向延伸安装臂的结构形式，中心区域设置与变压器底部轮廓匹配的定位凸台与沉孔，能够与变压器铁芯底部的安装位精准贴合，限制变压器在水平方向的窜动；四个方向延伸的安装臂上分别开设长条形安装孔与沉头定位孔，既可以通过螺栓直接固定在设备的安装底板上，也能适配不同孔距的安装位，降低对安装面加工精度的要求，长圆孔的设计还能吸收一定的装配公差，避免硬连接导致的应力集中。其中一侧安装臂上设置的锥形凸台结构，可作为接线端子的支撑或者接地柱的安装位，整合了部分辅助安装功能，减少额外配件的使用。

　　设计思路上，该结构优先考虑装配效率与结构刚度的平衡，整体采用一体化成型的结构形式，减少拼接件带来的装配误差与松动风险。中心承载区的厚度大于延伸臂的厚度，在保证核心承载位置强度的同时，尽可能降低整体重量，延伸臂与中心区的连接处采用圆弧过渡，避免应力集中导致的断裂问题，在长期受振动的工况下能有效提升结构疲劳寿命。所有安装孔的位置都经过公差匹配设计，沉孔的深度与螺栓头的高度适配，安装后螺栓头不会突出基座表面，避免与变压器本体或者周边其他部件产生干涉。中心区域的镂空结构一方面可以减少材料用量，另一方面能够为变压器底部提供一定的散热空间，避免变压器运行时产生的热量在基座位置积聚，影响周边电子元件的使用寿命。

　　从外形尺寸与安装边界来看，该基座整体为对称式十字延伸结构，横向与纵向的安装臂外边缘距离控制在适配小型变压器的尺寸范围内，不会占用过多的设备内部空间，安装后整体高度较低，能够降低变压器的安装重心，提升设备整体的抗振性能。安装孔的中心距符合常规小型电源变压器的安装标准，能够直接替换同类型的传统冲压金属支架，相比冲压件，该结构的成型精度更高，定位面的平面度更好，安装后变压器的垂直度更有保障，避免因安装倾斜导致的铁芯气隙不均匀、运行噪音增大等问题。基座的底部设置有浅槽结构，安装时可以在槽内放置缓冲减震垫，进一步隔绝外部振动传递到变压器本体，同时也能填补安装面的平面度误差，保证基座与安装面贴合紧密。在实际装配过程中，该基座不需要复杂的工装辅助，操作人员可以直接通过四个安装臂上的孔位快速定位，拧紧固定螺栓后即可完成变压器的安装固定，相比传统的支架组装方式，能够减少至少三分之一的装配工时，同时避免了多零件组装带来的累积误差。
