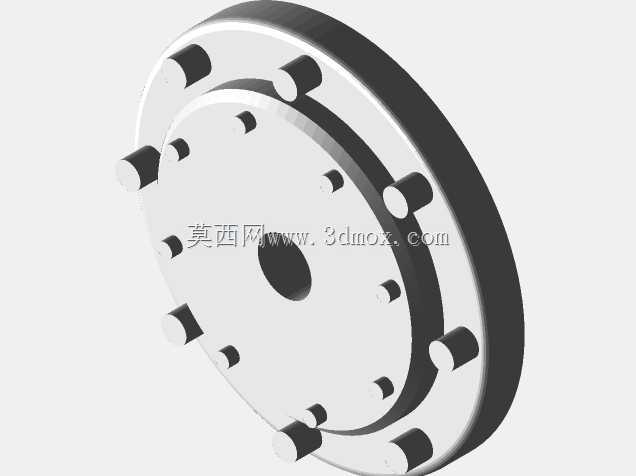

改良版日内瓦间歇传动机构结构

　　在自动化装配、多工位转台进给、包装机械的工位切换、印刷设备的走纸间歇控制这类需要周期性间歇动作的设备场景里，日内瓦机构是应用极为广泛的间歇传动构件，它能将连续的旋转输入转化为具有固定停歇周期的间歇旋转输出，相比槽轮的传统结构，改良后的日内瓦机构在传动冲击、定位精度上有更优的表现。这套改良结构保留了日内瓦机构核心的圆柱销与径向槽配合逻辑，在原有经典结构基础上调整了锁止弧的配合间隙，优化了圆柱销进入和退出径向槽时的切入角度，能有效降低机构高速运转时的刚性冲击，减少传动过程中的振动与噪音，适配更高转速的输入工况。

　　从结构设计思路来看，整个机构的主体回转部分采用圆柱式基体布局，所有传动槽、锁止弧面都集成在圆柱基体的端面上，相比传统盘式日内瓦结构，这种布局的轴向安装尺寸更紧凑，径向占用空间更小，能适配安装空间受限的小型自动化设备内部。在实际功能实现上，当输入轴带动主动拨盘连续回转时，拨盘上的圆柱销会在回转周期内嵌入从动圆柱基体的径向槽内，带动从动件转过固定的分度角度，当圆柱销脱离径向槽后，从动件上的内凹锁止弧会与主动拨盘上的外凸锁止弧完全贴合，将从动件可靠锁止在固定工位位置，保证停歇阶段的工位定位稳定性，不会因为负载波动出现位置偏移。

　　从安装边界来看，整个机构的从动输出端为圆柱外形，安装时可直接通过端面法兰与负载转台连接，输入轴端可通过联轴器与驱动电机、减速机构输出端直连，不需要额外设计复杂的转接支架，轴向安装基准与从动件回转轴线重合，装配时只需保证主动拨盘与从动件的端面平行度、轴间距公差在设计范围内，就能保证机构的顺畅运转，不会出现卡滞、销槽磨损过快的问题。在实际选型适配时，这套改良结构的分度角度可根据工位数量需求调整径向槽的数量，常见的4工位、6工位、8工位布局都可以在这套基体结构上做参数化调整，锁止弧的配合长度也可以根据负载的转动惯量做对应优化，保证大惯量负载停歇时的锁止可靠性。

　　相比棘轮棘爪类间歇机构，日内瓦机构的传动过程更平稳，停歇位置没有反向间隙，定位精度更高，适合需要高精度工位定位的自动化生产场景；相比凸轮式间歇分割器，改良日内瓦机构的结构更简单，加工成本更低，维护难度更小，不需要定期更换润滑脂就能长期稳定运转，适合中低速、中等负载的间歇传动场景。在结构细节处理上，这套改良结构对径向槽的槽口做了微小的倒角过渡，能避免圆柱销切入槽口时出现边缘刮蹭，减少接触应力集中，延长构件的使用寿命；锁止弧的配合面采用了小间隙配合设计，既保证锁止时从动件不会出现窜动，又不会因为配合过紧导致运转时出现摩擦阻力过大的问题。整个机构的零件加工工艺性较好，圆柱基体可采用棒料直接车削加工成型，径向槽可通过铣床或加工中心一次装夹完成加工，不需要复杂的工装夹具，加工精度容易保证，适合小批量定制生产，也适合设备改造时的快速替换安装。在实际设备集成时，可根据负载的转速需求，在输入端搭配对应减速比的减速机构，调整输入转速，让机构的运转冲击控制在合理范围内，同时可在从动件输出端搭配角度传感器，实时反馈工位转动角度，实现闭环控制，进一步提升工位定位的精度，满足精密装配、检测类设备的使用需求。
