微型乒乓球装置分体式壳体结构设计

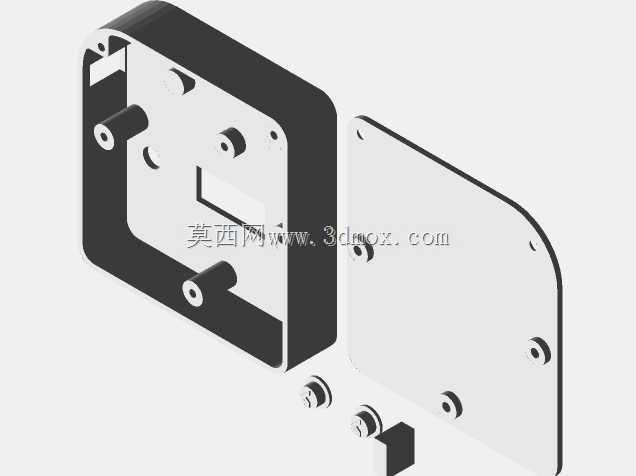

　　这套分体式壳体结构，最初是为桌面级微型乒乓球互动装置做的防护与承载外壳设计，日常应用场景多集中在桌面文创互动装置、小型桌面机电玩具、便携微型弹射类休闲设备领域，核心作用是为内部的微型弹射机构、供电模块、控制电路板提供稳定的安装基准，同时隔绝内部运动部件与外部接触，避免运行过程中出现卡滞、误触的问题。从结构设计逻辑来看，整个壳体采用上下对合的分体式布局，下壳作为主承载基座，内部预留了四个带中心孔的圆柱安装柱，安装柱的高度经过反复校核，刚好匹配内部PCB板、弹射拨片组件的安装高度，装配时不需要额外增加支撑柱，直接用自攻螺丝就能将内部组件牢牢固定在基座上，不会出现组件晃动、移位的问题。

　　上壳作为防护盖板，边缘做了圆弧过渡处理，既避免了锐边划伤使用者，也能在对合时和下壳的止口结构精准配合，止口的配合间隙控制在0.1mm以内，既保证了装配时的顺畅度，也能避免合壳后出现错位、缝隙不均的问题。在安装边界的考量上，整个壳体的外轮廓做了切角处理，其中一个角位设计为圆弧过渡，适配桌面放置时的握持手感，同时壳体侧边预留了对应的避让缺口，刚好对应内部弹射机构的出球通道，不会阻碍微型乒乓球的弹出路径。上下壳的连接除了内部安装柱的螺丝固定外，还在侧边预留了三个卡扣位，装配时先通过卡扣实现预定位，再拧入固定螺丝，既提升了装配效率，也能避免螺丝单点受力导致的壳体变形。

　　壳体上的所有安装孔位都做了沉头处理，螺丝拧入后不会突出壳体表面，保证了外表面的平整性，放置在桌面时不会出现硌痕、放置不稳的问题。从功能特性来看，下壳内部还预留了电池仓的限位卡槽，刚好适配常用的微型扣式电池或者小型柱状电池，卡槽周边做了加强筋设计，即使受到轻微的磕碰，也不会出现电池移位导致的接触不良问题。上壳对应内部指示灯的位置预留了透光孔位，不需要额外加装导光件，就能让内部的状态灯光线透出，简化了整体的装配工序。在结构强度的设计上，壳体的壁厚统一设置为1.5mm，既满足了小型桌面装置的强度要求，也不会因为壁厚过大导致整体重量超标，安装柱的根部做了R0.5的圆角过渡，避免螺丝拧紧时出现应力集中导致的柱体断裂问题。

　　整个壳体的分模线设置在上下壳的对合面上，没有出现倒扣结构，不需要复杂的抽芯机构就能完成注塑生产，大幅降低了开模和生产的成本。实际装配测试中，这套壳体和内部组件的适配度很高，所有安装柱的位置度误差控制在0.05mm以内，装配时不需要反复修磨就能顺利合壳，合壳后整体的结构刚性足够，从1米高度自由跌落至木质桌面，不会出现壳体开裂、内部组件松脱的问题。针对微型乒乓球的运行路径，下壳内部在出球口位置做了导向斜面，能让乒乓球在弹射时顺着斜面顺利导出，不会出现卡球的问题，斜面的角度经过多次调整，刚好匹配弹射机构的出球角度，保证乒乓球弹出后的轨迹稳定。
