多槽位电源变压器安装基座结构设计

　　在低压配电、工控设备内置供电、小型电子装置电源模块的实际装配场景里，变压器的安装固定结构直接决定了整机运行的抗振性能、绕组散热效率以及后期维护的拆装便捷性，本次呈现的这款多槽位安装基座结构，正是针对小功率电源变压器的嵌入式安装需求做的定向结构设计。从实际使用场景来看，这类结构多用于桌面式工控终端、小型实验电源装置、嵌入式电控模块的内部供电单元固定，区别于传统外露式变压器的支架安装，该基座采用整体嵌入式承载思路，将变压器绕组与铁芯的承载区域做了分区槽位设计，每个槽位对应一组独立的绕组单元安装位，槽壁的高度刚好匹配绕组叠装后的边缘高度，既可以在装配时快速定位绕组位置，避免灌封或者叠装过程中绕组出现偏移错位，也能在设备运行过程中阻挡不同绕组之间的电磁干扰外溢，同时槽壁形成的自然风道间隙，能让设备内部的循环气流顺着槽间空隙流过绕组表面，带走负载运行时产生的热量，避免局部积热导致绕组绝缘层加速老化。

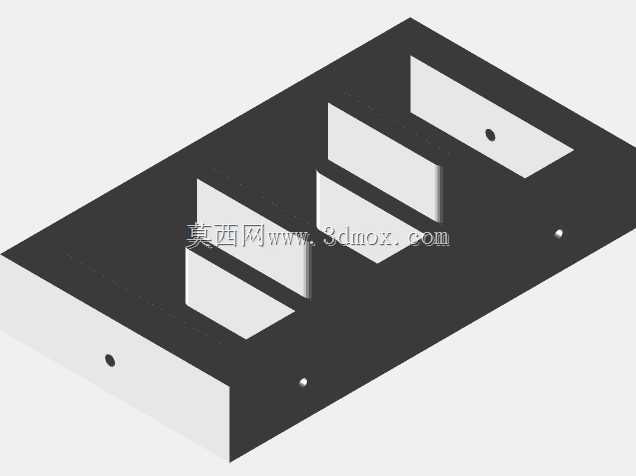

　　从设计思路上看，整个基座没有采用传统的一体式平面承载板结构，而是根据变压器绕组的排布数量，在整块安装基板上铣出对应尺寸的矩形沉槽，沉槽的边角做了小半径圆角过渡，避免应力集中导致基板在长期温度循环下出现开裂；基板上预留的三个固定孔位，分别布置在基板的对角以及长边中点位置，孔位的沉头深度刚好匹配常用的十字盘头安装螺丝尺寸，安装后螺丝头不会突出基板表面，不会干涉上方绕组或者屏蔽盖板的装配。在安装边界的考量上，整个基座的外轮廓尺寸严格匹配常用的小型电源模块安装仓尺寸，长边与短边的尺寸公差控制在±0.1mm范围内，能够直接嵌入标准尺寸的电源仓卡槽内，不需要额外做适配修磨；基板的厚度选取兼顾了结构强度与安装空间占用，既不会因为基板过薄导致安装后受振动出现形变，挤压内部绕组造成绝缘破损，也不会因为基板过厚占用过多的仓内空间，压缩其他电子元件的布置余量。

　　实际装配过程中，这类槽位结构能够大幅降低装配的对位难度，作业人员只需要将对应规格的绕组单元依次放入对应沉槽内，不需要额外做定位治具辅助，就能保证绕组之间的间距符合安规要求的电气间隙，槽壁的隔离作用也能避免装配过程中工具误碰绕组导致漆包线破损。在设备后期维护时，如果单组绕组出现故障，只需要将对应槽位内的绕组取出更换即可，不需要拆解整个变压器的固定结构，能有效缩短维护耗时。另外，基板表面做了哑光绝缘处理，不会与绕组的绝缘层产生电化学腐蚀，同时表面的粗糙度控制在合理区间，既能够保证与绕组底部的贴合度，提升热传导效率，也不会因为表面过于粗糙导致装配时刮伤绕组外层的绝缘包膜。从结构强度的验证角度来看，该基座在常规的工业设备抗振测试条件下，三个固定点的受力分布均匀，不会出现单点应力过大导致的基板断裂问题，槽位的侧壁在绕组受振动产生侧向力时，能够提供足够的支撑限位，避免绕组移位导致引脚脱焊或者接线断裂。区别于市面上常见的通用型变压器安装支架，这款定向设计的槽位基座完全匹配对应规格电源变压器的外形尺寸，没有多余的结构冗余，整体重量更轻，对于对整机重量有严格要求的便携式电子设备来说，能够在保证安装可靠性的前提下，尽可能降低供电单元的结构重量占比。
