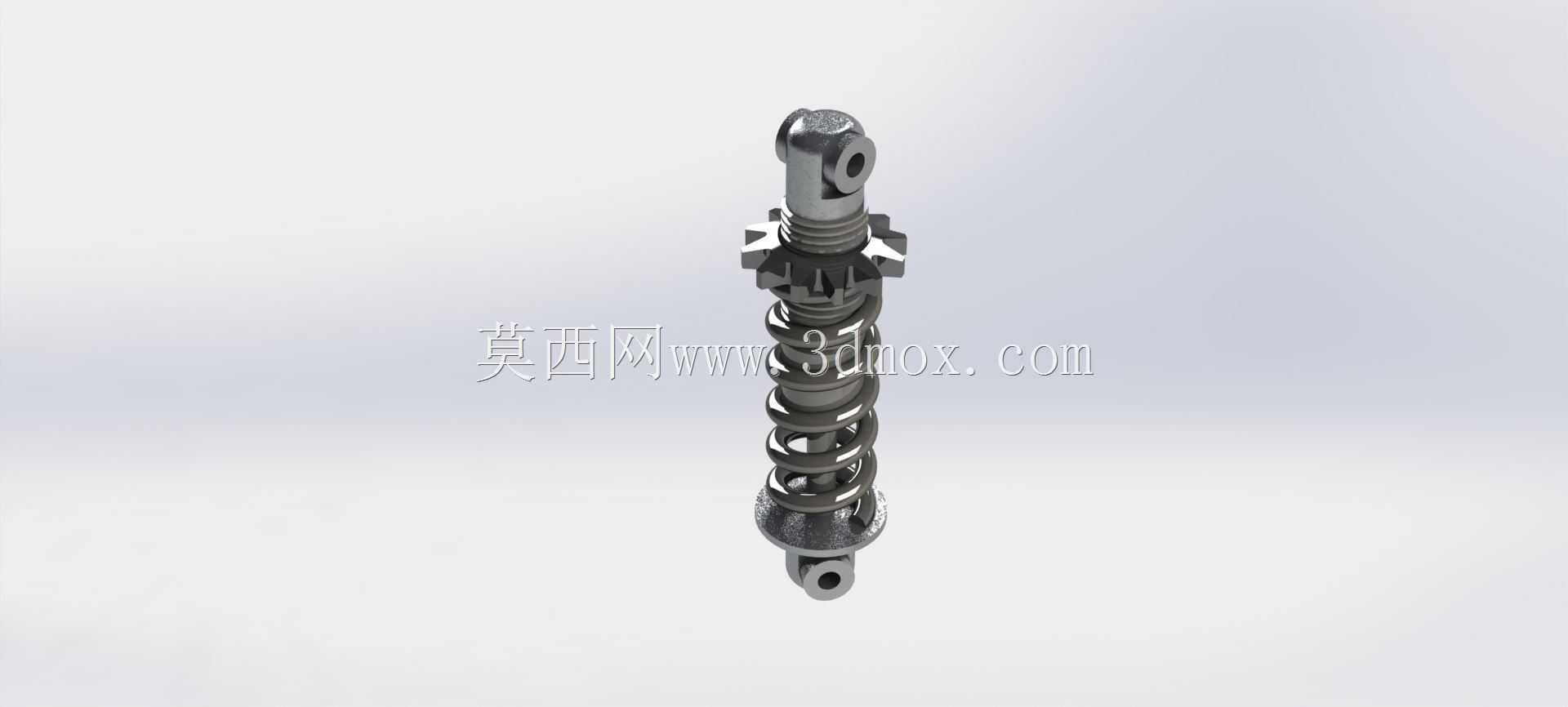

带调节结构的圆柱螺旋缓冲减震组件

　　做机械结构设计快十年，经手的缓冲减震类零件没有上百也有几十套，这次拆解复现的这款带调节结构的螺旋弹簧缓冲组件，最初是在小型越野代步车的前悬改装方案里接触到的，后来发现同类结构在小型自动化设备的振动工位、便携作业平台的支腿缓冲段也有大量适配场景，通用性比很多专用减震部件强不少。先从实际安装边界说起，这款组件整体为同轴圆柱布局，上下两端的吊耳安装孔中心距在自由状态下为127mm，最大压缩行程下中心距可缩短至72mm，两端吊耳的内孔直径为8mm，适配M8规格的铰接销轴，安装时需要预留的径向回转空间不小于42mm，避免弹簧压缩过程中与周边安装支架发生剐蹭。

　　很多新手做减震结构选型时容易忽略弹簧预压调节的设计，这款组件上端集成了齿形调节锁圈，通过旋转锁圈可以调整弹簧的初始预紧力，调节范围覆盖0-120N的初始预压力，对应适配的负载区间在8kg到35kg之间，不用更换弹簧就能适配不同的负载需求，这点在小批量定制设备的调试阶段特别实用，能省掉反复更换弹簧匹配刚度的试错成本。从功能特性上看，组件的核心缓冲单元采用等节距圆柱螺旋压缩弹簧，弹簧丝直径为4mm，中径24mm，有效圈数为8圈，弹簧刚度约为6.2N/mm，配合内部的阻尼杆结构，能在承受冲击载荷时将峰值冲击力衰减60%以上，避免刚性冲击对安装基体造成结构损伤。上下铰接端采用带自润滑衬套的吊耳结构，允许安装端有最大5度的偏摆角度，能适配安装面存在小角度偏差的场景，不会因为安装同轴度误差导致弹簧出现偏磨、卡滞的问题。设计思路上，这款结构没有采用复杂的外置阻尼油腔结构，而是在阻尼杆与外套管之间预留了0.1mm的配合间隙，填充阻尼脂来实现低速阻尼效果，结构复杂度比油压减震低很多，加工成本仅为同规格油压减震的三分之一，后期维护只需要定期补充阻尼脂即可，不需要复杂的密封件更换，特别适合对成本敏感、维护条件有限的民用设备、小型作业机具使用。

　　实际应用中，除了代步车悬架，这类结构还可以用在小型输送线的端部缓冲挡块、户外便携设备的抗振支脚、小型农用机具的操作手柄减震段，只要安装空间匹配、负载在适配区间内，都可以直接套用结构参数，只需要根据实际冲击频率微调弹簧预压量就能达到理想的缓冲效果。做三维建模的时候要特别注意几个配合面的公差设定：调节锁圈与阻尼杆上端的梯形螺纹配合要采用H7/g6的间隙配合，保证调节时转动顺畅同时不会出现松旷；弹簧两端的支撑圈要磨平，与上下弹簧座的贴合面平面度控制在0.1mm以内，避免弹簧受压时出现侧向力；两端吊耳的衬套内孔与销轴的配合采用H8/f7的间隙配合，保证铰接转动灵活的同时不会有过大的旷量，防止长期使用后出现冲击异响。

　　很多人建模时容易忽略弹簧并圈时的间隙，实际设计中弹簧在最大压缩行程下，相邻簧圈之间要预留至少0.5mm的间隙，避免压缩到底时出现簧圈刚性碰撞，既会产生异响也会缩短弹簧的疲劳寿命。另外上端的调节锁圈做了六处防滑齿槽，既可以用专用扳手调节，也能在应急情况下用平口螺丝刀撬动调节，结构细节上充分考虑了现场调试的便利性，没有做过度的工艺复杂化设计，所有零件都可以采用常规的车削、铣削、弹簧卷制工艺加工，不需要特殊的加工设备，普通的机械加工车间就能完成全部零件的生产，量产的一致性也很容易保证。
