扁脸结构金属安装定位块设计

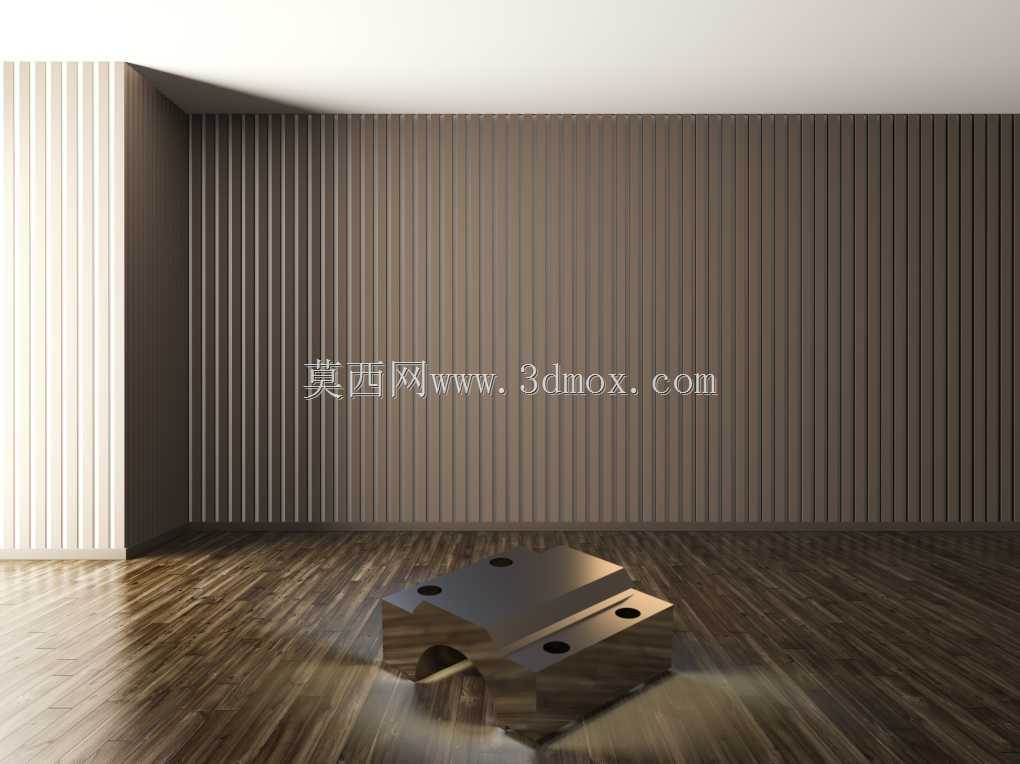

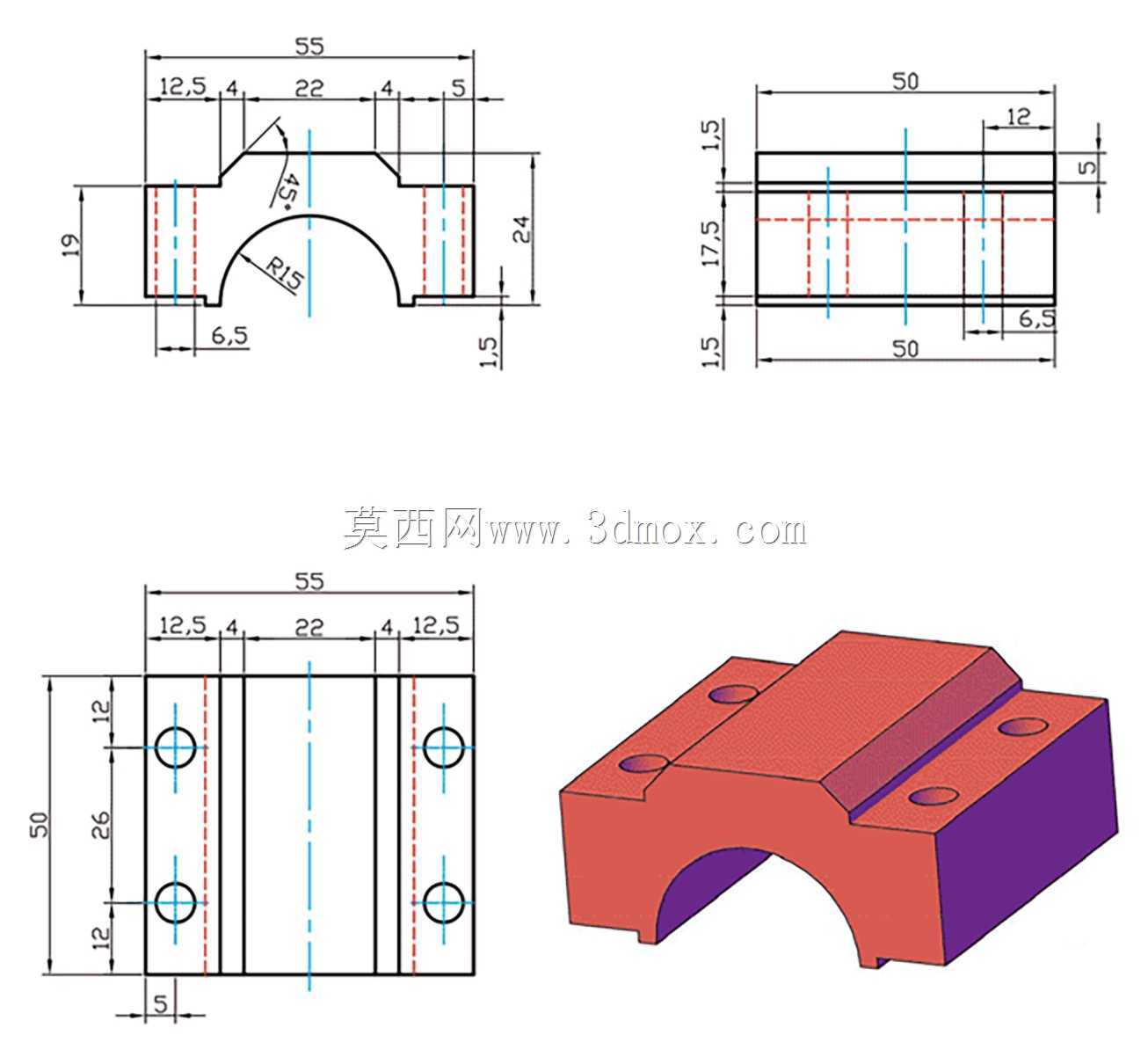

　　这类带单侧弧形缺口的扁形金属块，在工装夹具、小型设备装配工位里的使用频率很高，日常做非标治具设计时，经常会用到这类结构做定位或者承载。从结构上看，整体采用扁平长方体的基础构型，四个角部做了沉头安装孔设计，安装时可以把内六角螺丝完全沉入孔内，不会在块体上表面突出多余结构，避免干涉上方放置的工件或者滑动的机构。单侧的弧形缺口不是随意做的造型，这个位置是用来避让圆柱形的定位销或者轴类零件，当块体安装在基板上时，缺口可以刚好卡在圆柱件的侧壁，既起到周向限位的作用，又不需要额外加工完整的销孔，在空间紧凑的安装位里，这种结构能大幅降低装配难度，不需要严格对准孔位的同轴度，只要贴紧圆柱面就能完成定位。

　　设计这类零件的时候，首先要确认的是安装边界：块体的总厚度要匹配安装工位的预留间隙，不能突出安装面过多影响周边部件的运动行程，四个沉头孔的孔距要对应基板上已经加工好的螺纹孔位，沉头孔的深度要匹配所选螺丝的头部高度，保证螺丝锁紧后表面齐平。那个弧形缺口的弧度要和所要避让的圆柱件外径保持一致，配合间隙控制在0.02到0.05毫米之间，间隙太小会出现装配卡滞，间隙太大又会失去定位精度，容易出现装配偏移。块体的上表面和下表面都要求平面度控制在0.01毫米以内，安装后能和基板完全贴合，不会出现翘曲，保证承载时的受力均匀，不会因为局部应力集中导致块体变形或者螺丝断裂。

　　实际应用场景里，这类零件常用来做小型模组的行程限位，比如直线滑台的两端硬限位，就可以把这个块体安装在滑台导轨的两端，当滑台运动到极限位置时，滑台上的撞块会接触到这个定位块的侧面，阻止滑台继续超程运动，避免滑台脱轨或者撞坏驱动部件。也可以用来做小型工件的装夹定位，在焊接工装或者检测治具上，把几个这类块体按照工件的外形轮廓排布，工件放置上去之后，各个块体从不同方向抵住工件的基准面，不需要复杂的夹紧结构就能快速完成工件定位，适合小批量多品种的生产场景，换型的时候只需要调整块体的安装位置就能适配不同尺寸的工件。

　　从加工工艺角度看，这个零件的结构非常适合常规的铣削加工，长方体毛坯通过铣床铣出六个面保证尺寸精度，然后加工四个沉头孔，最后铣出单侧的弧形缺口，加工完成后做表面发黑或者镀镍处理，提升防锈能力和表面硬度，在频繁碰撞的使用场景里也不容易出现表面凹陷或者锈蚀。设计的时候还要注意块体的棱边都要做0.2毫米的倒角处理，去除加工产生的毛刺，避免装配的时候划伤操作人员或者刮坏工件表面，弧形缺口和平面衔接的位置也要做微小的圆角过渡，减少应力集中，在长期承受冲击载荷的时候不会从衔接位置出现开裂。

　　在做三维建模的时候，这类零件要重点标注安装孔的位置度公差，还有弧形缺口相对于安装基准面的位置公差，保证加工出来的零件能直接装配不需要二次修配。很多新手设计师在做这类零件的时候，容易忽略沉头孔的深度公差，导致螺丝锁完之后头部突出，或者沉头过深降低了块体局部的结构强度，在承受冲击的时候容易从孔位位置开裂。另外还要注意块体的材质选择，普通工况下用45号钢调质处理就足够满足强度要求，如果是在腐蚀环境里使用，可以换成304不锈钢材质，如果需要减轻重量也可以用铝合金做硬质阳极氧化处理，根据不同的使用场景调整材质和表面处理方式，不需要过度追求高性能材料造成成本浪费。
