直插式74LS00四二输入与非门芯片结构

　　在数字电路硬件开发、教学实验板搭建以及小型工控逻辑单元的设计场景中，74LS00作为经典的TTL型四二输入与非门器件，是很多工程师接触数字逻辑设计时最早熟悉的基础芯片之一，这款直插封装的器件模型，还原了量产商用DIP-14封装的完整结构细节，可用于电路板装配干涉校验、教学演示模型搭建、电子设备结构虚拟装配等场景。

　　从实际使用的角度看，这款芯片的核心功能是集成四路独立的二输入与非门，每一路都可独立完成与非逻辑运算，在早期的数字逻辑电路中，常被用于组合逻辑搭建、信号反相、简单逻辑判断、总线信号缓冲等场景，即便在当下的很多教学实验、复古计算机复刻、低成本工控逻辑板中，这款直插版本的芯片依然有稳定的使用需求，相比贴片封装的同型号器件，直插版本无需专用焊接设备，手工即可完成拆焊，非常适合原型验证阶段的快速调试。

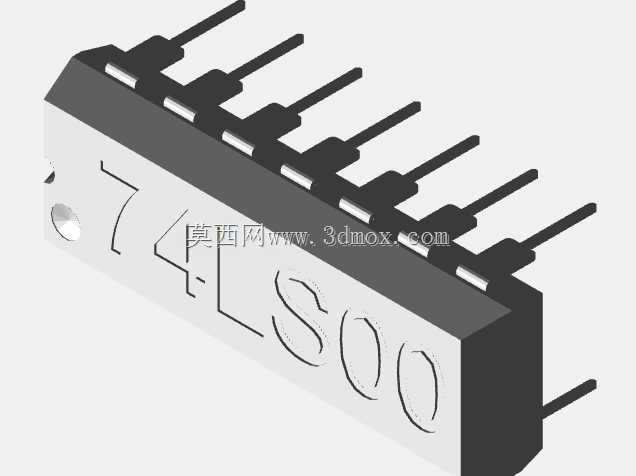

　　做这款模型的结构设计时，首先要还原DIP-14封装的标准安装边界，双列引脚的间距严格遵循行业通用的2.54mm标准排距，每列7根引脚，引脚直径、引脚伸出长度都匹配实际量产器件的尺寸，确保在虚拟装配时，能直接匹配标准面包板、万能板以及DIP封装插座的安装尺寸，不会出现装配干涉的问题。芯片本体的塑封部分做了边角的微小倒角处理，还原实际注塑成型的工艺特征，本体表面的型号标识做了凹陷刻字的效果，和真实器件的激光刻字质感保持一致，引脚部分还原了直插器件引脚的轻微弯折特征，对应实际生产中引脚成型的工艺细节，避免模型过于理想化而和实际器件产生装配偏差。

　　在结构细节的处理上，芯片本体一端的半圆定位缺口做了准确还原，这个缺口是实际装配时判断引脚序号的核心标识，缺口左侧下方的引脚为1脚，按照逆时针顺序依次排列1到14脚，模型上的定位缺口尺寸、位置都和真实器件一致，方便在做电路板装配演示时，能清晰展示引脚对位的逻辑。引脚部分的金属质感做了区分，靠近塑封本体的部分是黑色的环氧密封段，伸出的引脚部分是镀锡金属的质感，还原真实器件的引脚结构，避免出现整根引脚都是金属材质的建模错误。

　　从安装适配的角度看，这款模型的整体高度、本体宽度都匹配标准DIP-14封装的尺寸参数，在做PCB板的3D装配校验时，导入模型后可以直接检查芯片和周边电容、电阻、接插件等器件的高度间隙，避免实际生产中出现器件干涉、外壳无法装配的问题。对于教学场景来说，这个模型可以用来演示直插芯片的焊接流程、面包板插接方式，帮助初学者快速识别芯片定位标识、引脚排列顺序，理解双列直插封装的结构特点。

　　很多工程师在做复古计算机、老式逻辑设备的三维复刻时，往往会忽略这类基础逻辑芯片的结构细节，导致整体装配模型的真实感不足，这款模型在细节上还原了塑封本体表面的细微磨砂质感，引脚部分的轻微氧化质感也做了对应处理，不会出现过于光滑的塑料感，和实际器件的视觉特征保持一致。在做设备的结构拆解演示时，这款模型可以清晰展示直插芯片和插座的配合关系，引脚和PCB焊盘的焊接位置，帮助结构设计人员确认焊盘间距、器件占位空间是否符合设计要求。

　　不同于很多简化的芯片模型只做一个方块加引脚的粗略结构，这款模型在细节上考虑了实际工程使用的需求，比如引脚的伸出长度刚好匹配标准面包板的插接深度，本体底部和PCB板面的间隙也和实际焊接后的间隙一致，在做热仿真参考的时候，也能更准确的还原芯片的散热空间情况。对于电子类专业的教学资源开发来说，这个模型可以用来制作数字电路实验的演示动画，展示芯片在电路中的安装位置、接线逻辑，降低初学者的认知门槛。
