教学用正五角棱柱几何结构模型

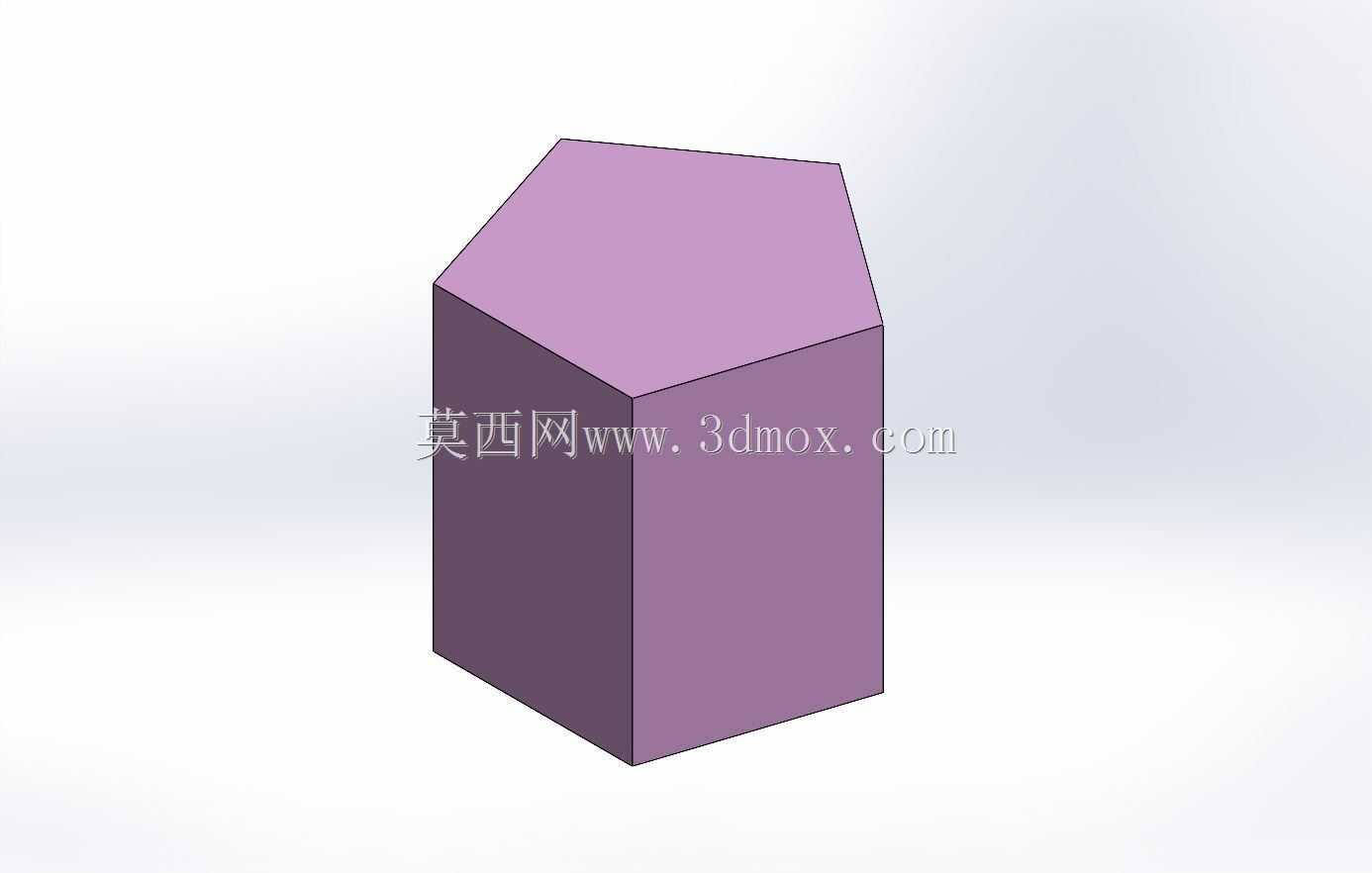

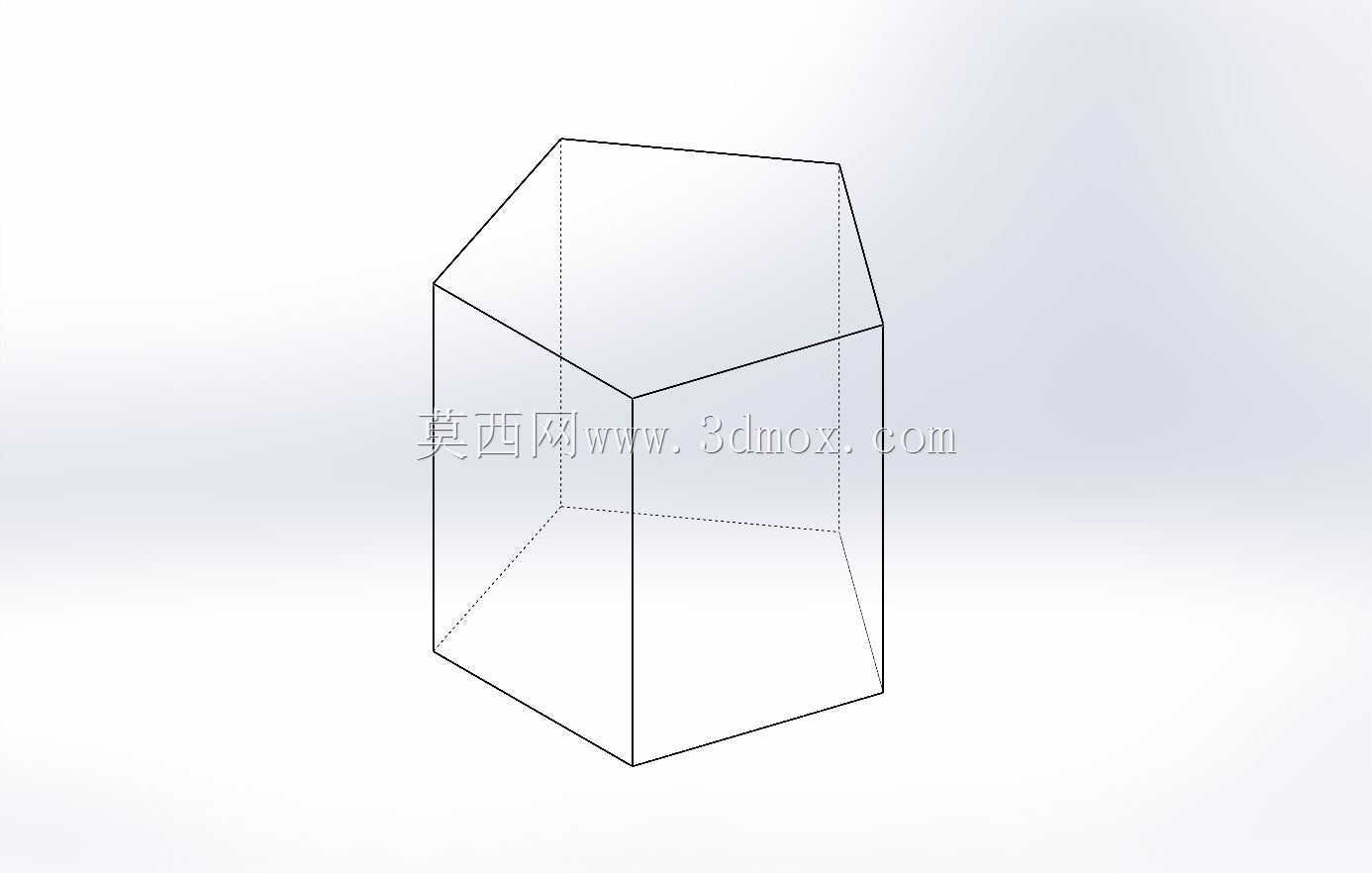

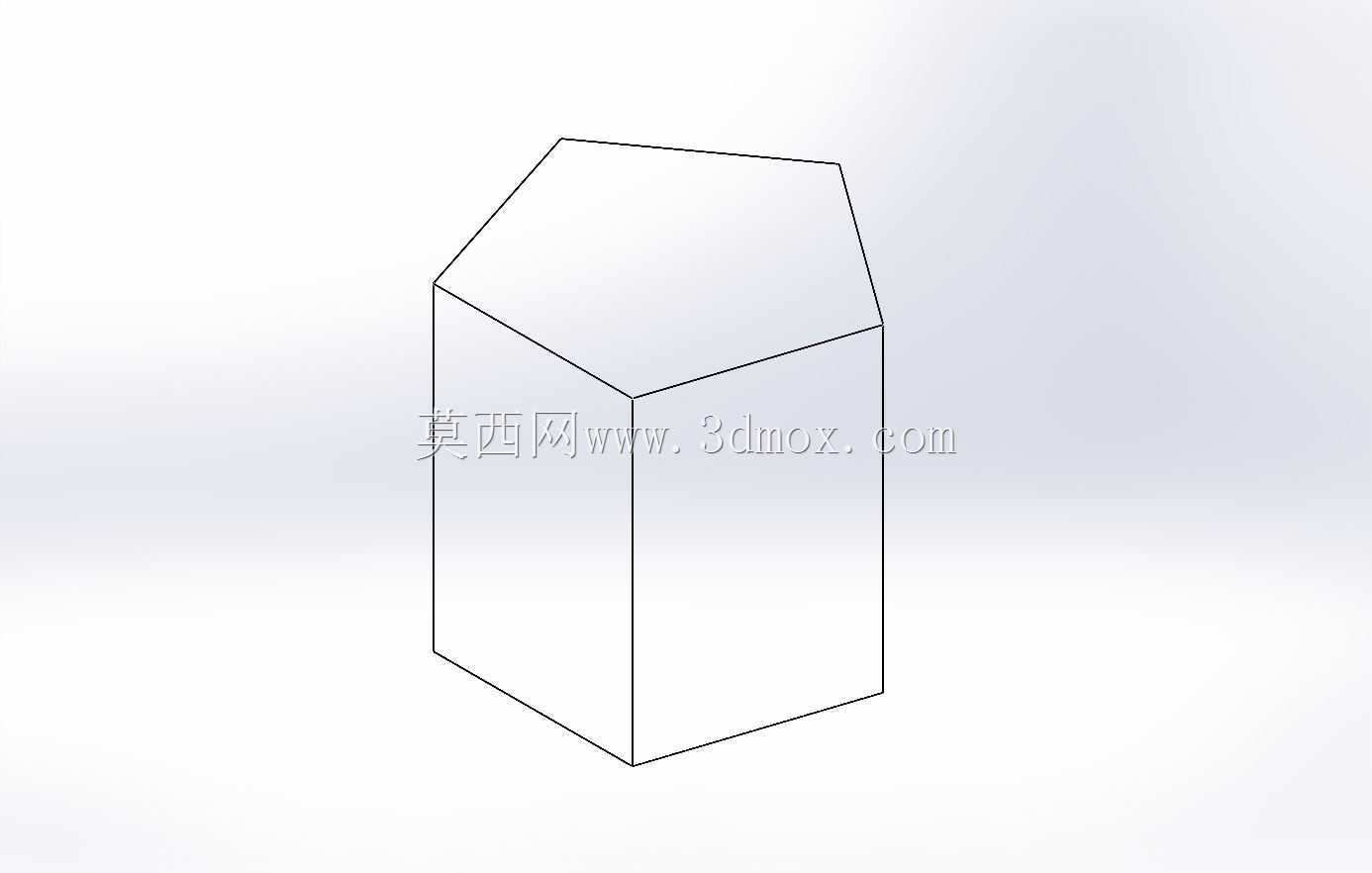

　　在工程制图入门教学环节，基础几何实体的认知是搭建空间思维的核心载体，正五角棱柱作为平面多边形沿法向拉伸形成的典型直棱柱，是帮助学习者建立二维投影与三维实体对应关系的关键教学构件。这款正五角棱柱的底面为正五边形结构，单条边长度设定为50毫米，轴向拉伸高度为80毫米，整体结构无倒角、无额外工艺特征，完全保留直棱柱的几何本质，能让学习者清晰观察棱柱的棱线、顶面、底面以及侧面的空间位置关系。从工程教学的实际应用场景来看，这类基础几何模型主要服务于中等教育阶段工程制图课程的实体认知环节，学习者可以通过观察实体，对应绘制其三视图、轴测图，练习点线面的投影规律，理解棱柱表面截交线、相贯线的形成逻辑，避免纯二维图纸学习带来的空间认知偏差。

　　在设计思路上，这款模型刻意做了极简处理，没有添加任何多余的安装结构、装饰特征，所有棱线保持锐利直角，所有平面保持平整无弧度，目的就是还原正五角棱柱最纯粹的几何属性，让学习者在观察时不会被额外特征干扰注意力，能够聚焦于棱柱本身的几何构成逻辑：五个全等的矩形侧面垂直于正五边形的上下底面，所有侧棱互相平行且长度相等，上下底面沿轴向完全对齐，不存在偏心或者扭转。从尺寸边界来看，该模型的最大外接圆直径由底面正五边形的边长决定，50毫米边长对应的正五边形外接圆半径约为42.5毫米，加上80毫米的轴向高度，整体尺寸适配课堂展示、桌面观察的需求，既不会因为尺寸过小导致棱线观察不清，也不会因为尺寸过大不便于教学场景下的传递与摆放。

　　在实际的制图教学过程中，这类基础棱柱模型还可以作为构型练习的基础载体，学习者可以在其基础上练习切槽、打孔、截切等修改操作，逐步掌握复杂零件的构型逻辑，毕竟所有复杂的机械结构拆解到最后，都是由这类基础几何实体通过布尔运算组合而成的。很多刚接触工程制图的学习者，容易在正多边形棱柱的投影绘制中出现棱线漏画、角度偏差的问题，对照实体模型观察不同角度下的棱线可见性，能够快速纠正二维绘图中的常见错误，建立起“从实体到图纸、从图纸还原实体”的双向空间思维能力。

　　不同于工业生产中使用的功能性棱柱零件，教学用几何模型不需要考虑装配公差、受力载荷、工况适配等工程实际要求，核心设计目标就是几何精度的准确性，正五边形的每个内角必须严格等于108度，每个侧面与底面的垂直度要保证，侧棱的平行度要符合几何定义，这样才能给学习者传递准确的几何概念，避免因为模型本身的尺寸误差导致认知偏差。在三维建模练习环节，这类基础棱柱也是新手练习拉伸特征、草图绘制的入门案例，通过绘制正五边形草图、给定拉伸高度完成模型创建，能够快速掌握三维建模软件的基础操作逻辑，理解参数化建模中草图尺寸与实体特征的关联关系，为后续复杂零件的建模打下基础。很多职业院校、高中阶段的工程技术类课程中，这类基础几何实体模型都是必备的教学工具，它不需要复杂的结构就能传递核心的几何知识，帮助学习者跨过空间思维建立的第一道门槛，为后续学习更复杂的机械零件识图、建模、制图内容筑牢认知基础。
