在木工细加工、模型制作、小型板材精密切割的作业场景里,台式线锯、多切锯是完成曲线裁切、异形轮廓加工的核心设备,这类设备依靠锯条的高速往复运动实现切削,传动链路里的轴承连接部件长期承受交变载荷,原厂配套的单轴承连接结构在高频往复冲击下,很容易出现连接臂开裂、轴承位松旷的问题,一旦连接结构失效,锯条的运行轨迹就会出现偏移,不仅会导致切割面出现锯齿状毛刺、尺寸超差,严重时还可能出现锯条崩断的安全隐患。这款双轴承连接固定座,就是针对原有连接结构的失效痛点做的优化设计,核心思路是在不改动设备原有安装位的前提下,提升连接部位的载荷承载能力,延长易损件的更换周期。

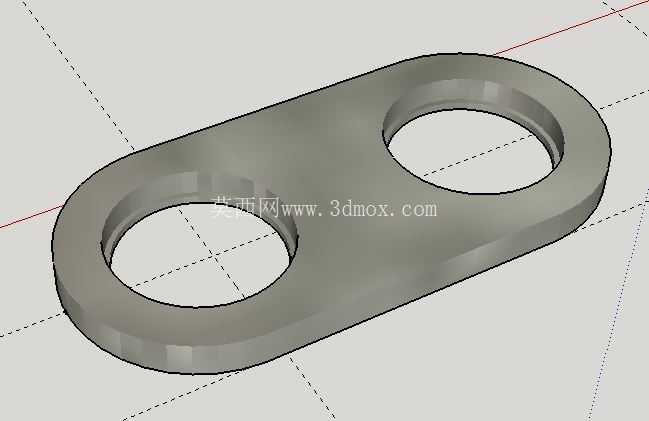

从结构形态上看,零件整体为长圆形扁平块状结构,两个轴承安装孔沿零件长轴方向对称布置,孔位的中心距完全匹配原有设备的传动连杆安装尺寸,不需要对设备的摆臂结构做任何二次加工,就能直接替换原有失效的连接部件。零件的厚度设计充分考虑了安装边界,装配后不会和两侧的摆臂护板、锯条张紧结构产生运动干涉,外轮廓的圆角过渡处理,既避免了应力集中导致的零件断裂,也能减少安装过程中尖锐边角对操作人员的划伤风险。轴承安装孔的公差设计采用基孔制过渡配合,能够保证轴承压装后不会出现外圈转动、跑圈的问题,孔位端面的平面度控制在0.02mm以内,确保轴承装配后端面和零件表面完全贴合,避免轴承安装倾斜导致的运转卡滞、异响问题。

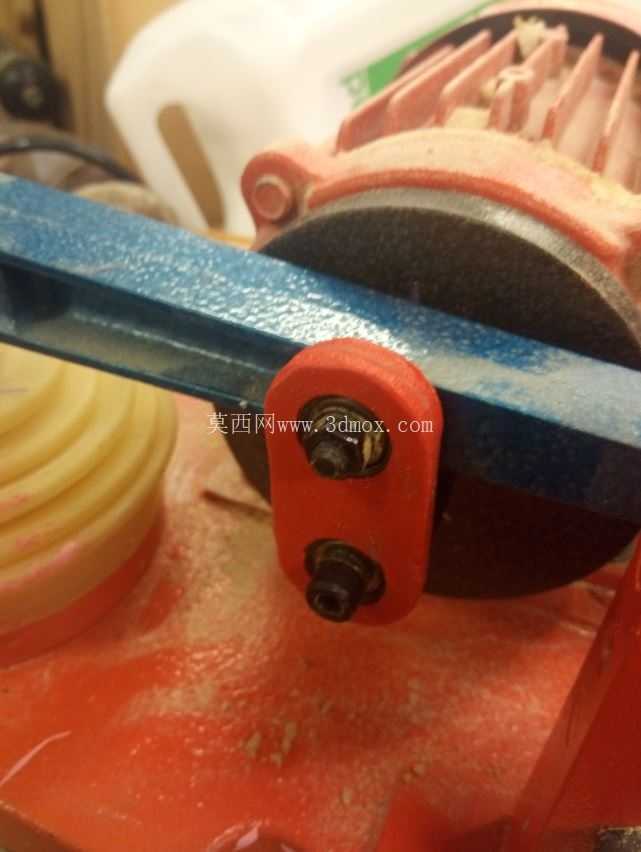

和原厂单轴承的连接结构相比,双轴承的布置形式可以将传动过程中的径向载荷分散到两个轴承上,单个轴承承受的载荷降低近40%,同时双支点的固定形式也让连接部位的抗扭转性能大幅提升,即使在锯条张紧力调到最大、切割硬质木材或者薄金属板材的工况下,连接部位也不会出现形变松旷。零件的安装逻辑非常简单,只需要将两个标准轴承分别压入对应的安装孔内,再将整个组件替换原有断裂的连接臂,通过原有销轴固定在设备摆臂和锯条夹头之间即可,为了适配不同磨损程度的旧设备,零件的轴承孔周边预留了微小的胶接槽,如果原有设备的销轴出现轻微磨损,可以在轴承压装后在胶接槽内填充结构胶,进一步提升连接的牢固度,避免长期使用后出现松动。实际使用场景中,这类连接座属于线锯设备的高频易损件,很多设备原厂配件采购周期长、成本高,通过三维建模完成参数化设计后,可以直接通过3D打印或者小批量机加工的方式快速制作,不需要依赖原厂配件供应,对于小型加工坊、个人模型工作室来说,能够大幅降低设备的维护成本和停机等待时间。设计过程中也充分考虑了不同工况的适配性,零件的壁厚做了均匀化处理,无论是采用PLA、PETG等常见的3D打印材料制作,还是采用铝合金、POM工程塑料机加工制作,都能保证足够的结构强度,不会出现壁厚不均导致的打印翘曲、加工变形问题。
两个轴承孔的同轴度、中心距公差在建模时就做了参数化约束,只要按照标准轴承的尺寸参数调整孔径,就能适配不同型号的线锯、多切锯设备,不需要重新绘制整体结构,大幅提升了设计的复用性。在实际装配验证中,这款连接座安装后,锯条的运行跳动量可以控制在0.1mm以内,切割出来的工件切面光滑,不需要后续的打磨处理,连续运行8小时以上,连接部位的温度不会超过40摄氏度,轴承运转顺畅没有异响,完全能够满足日常精密切割的使用需求。相比原厂的连接结构,这款优化后的设计在重量上和原零件基本保持一致,不会增加摆臂的往复运动惯量,也就不会导致设备的电机负载升高,不会出现电机过热、转速下降的问题。零件外轮廓的长圆形设计,也充分考虑了运动过程中的避障需求,在摆臂往复摆动的全行程内,零件边缘和设备机身、护罩之间始终保持足够的安全间隙,不会出现运动碰撞的问题。
