家用牙刷放置支撑支架结构设计

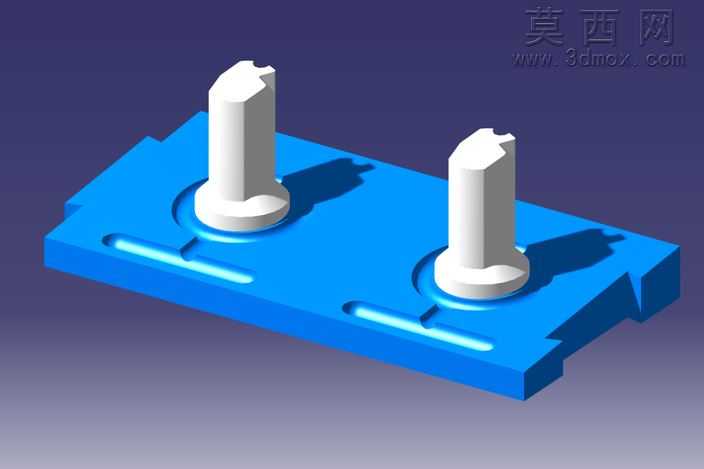

本作品为适配日常牙刷放置需求的支撑支架，采用三维建模软件完成全参数化结构设计，整体建模过程遵循日用品注塑生产的工艺逻辑，从基础草图绘制到实体特征生成全程保持尺寸关联，可根据不同牙刷的柄部直径快速调整支撑柱的间距与卡槽尺寸，具备良好的设计延展性。模型渲染阶段采用哑光蓝色工程塑料作为底座材质，通过调整材质的粗糙度、反射率参数还原PP塑料的真实质感，支撑柱部分选用亮面白色硬质塑料材质，与底座形成清晰的视觉层次区分，场景内添加柔和的定向光源模拟室内自然光效果，通过光影投射凸显支架的立体结构与边角过渡细节，让整体呈现效果贴近实际量产产品的视觉表现。结构设计上，底座采用带圆角的矩形平板构型，边缘做均匀的倒角处理避免使用过程中的锐边划伤，底座表面开设两条平行的浅凹槽作为导流结构，可承接牙刷滴落的残留水渍，保持放置台面的整洁；两根对称布置的支撑柱底部设置圆形定位凸台，与底座表面的沉孔结构精准配合，保证支撑柱的安装垂直度，支撑柱顶端开设适配牙刷柄部轮廓的异形卡槽，卡槽边缘做微小的倒圆处理，既可以稳固卡合牙刷柄部防止滑落，又不会刮伤牙刷柄的表面涂层。设计思路围绕个人日常使用的实际需求展开，针对日常使用中牙刷随意放置易滚落、残留水渍易积存的痛点，在保证结构简洁、生产开模难度低的前提下，优化支撑柱的高度与卡槽角度，让牙刷放置后保持倾斜姿态，残留水分可顺着柄部自然流向底座导流槽，同时整体结构无复杂曲面与倒扣特征，适配常规注塑模具的生产要求，无需特殊抽芯结构即可完成量产加工，兼顾了使用实用性与生产经济性，可适配多数常规尺寸的手动牙刷放置需求，也可通过调整尺寸拓展适配电动牙刷的放置场景。
