带支架齿轮滑轮传动组件结构设计

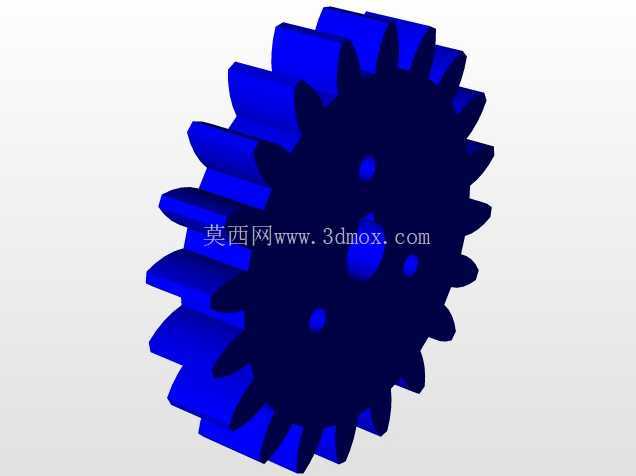

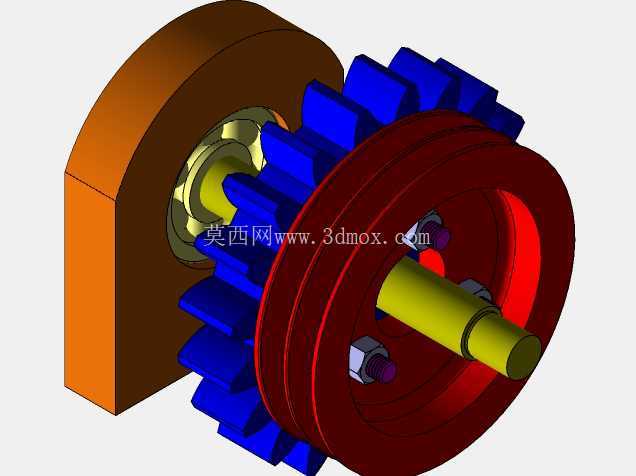

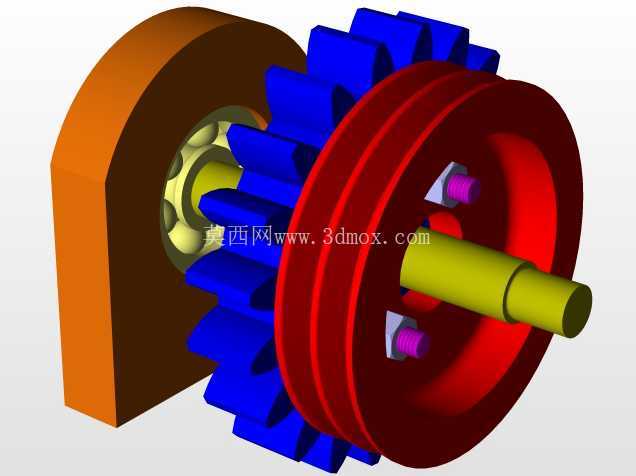

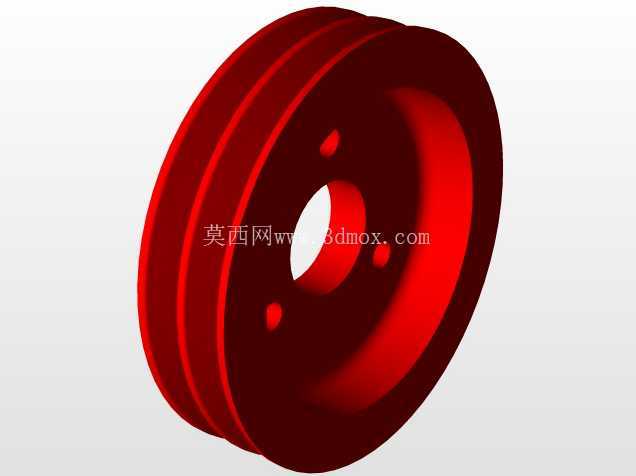

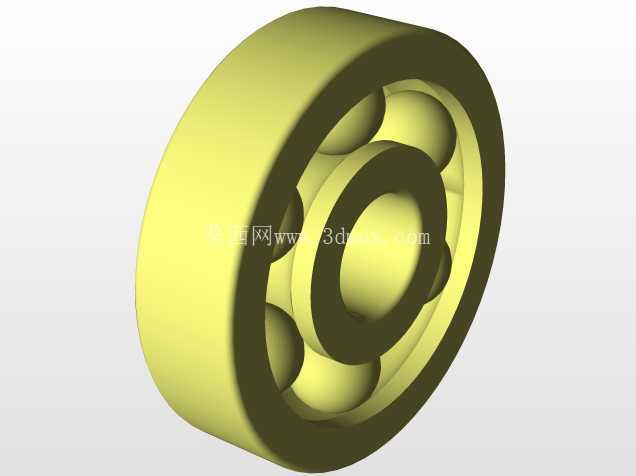

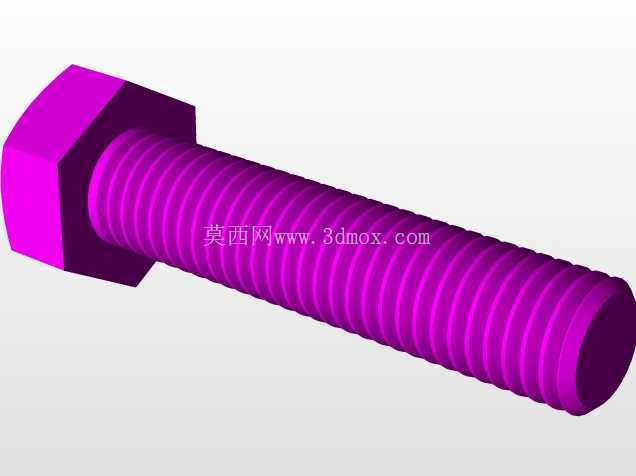

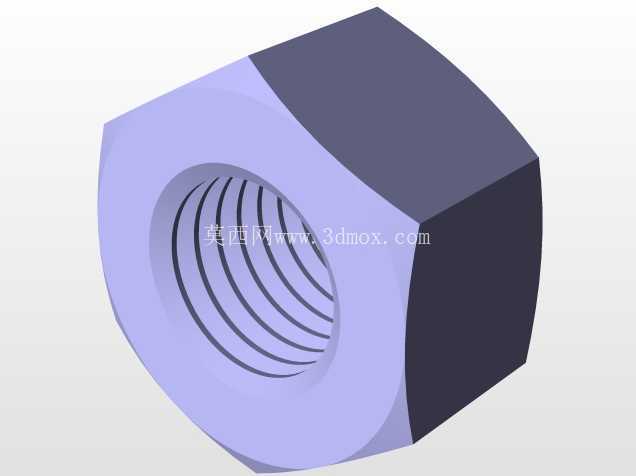

　　设计时首先要匹配传动比要求，直齿轮的模数、齿数根据输入端转速和输出端扭矩需求选定，齿宽要兼顾承载能力与安装空间，避免齿宽过大导致偏载，过小则齿面接触应力超标引发早期磨损。带轮的槽型根据配套传动带的型号确定，双槽结构可以同时输出两路动力，或者一路作为动力输入、另一路挂载张紧轮调节皮带张紧度，带轮的轮缘直径要满足传动带的最小弯曲半径要求，防止皮带反复弯折出现疲劳断裂。阶梯轴的各段轴径按照扭转强度与弯扭组合强度计算确定，轴肩高度要满足轴承内圈、齿轮、带轮的定位要求，同时要预留紧固件的安装空间，轴的两端倒角处理，方便装配时轴承与带轮的顺利压入，避免刮伤配合面。这套齿轮滑轮组合传动结构，常应用在中小载荷的间歇式传动工位，比如小型物料输送线的张紧驱动端、轻工包装设备的同步送料机构、台式加工设备的进给传动单元里，能同时实现齿轮啮合传动与皮带轮传动的动力分流，也可作为张紧轮组适配不同中心距的传动布局。从结构组成来看，组件包含直齿圆柱齿轮、双槽带轮、阶梯传动轴、L型安装支架、滚动轴承、轴向定位紧固件几个核心部分，齿轮与带轮通过轴肩与紧固件实现周向和轴向固定，轴的两端通过轴承支撑在L型支架上，保证传动过程中回转精度稳定，不会出现径向窜动。

　　L型安装支架的立板上加工轴承安装孔，孔的公差带选用H7级，与轴承外圈过渡配合，保证轴承安装后不会出现外圈转动的跑圈问题，底板上加工长条形安装孔，方便安装时调整整个组件的位置，适配不同的传动中心距，支架的壁厚根据传动载荷计算，保证受力时不会出现明显变形，影响齿轮啮合间隙。装配时要先将轴承压装到支架的安装孔内，再将预装了齿轮、带轮、轴套的传动轴穿入轴承内圈，最后在轴端安装紧固件锁紧，装配完成后需要手动转动轴检查回转灵活性，确保齿轮啮合没有卡滞、带轮端面跳动在允许范围内，齿轮侧隙调整到合理区间，既不会因为侧隙过大出现传动回差，也不会因为侧隙过小导致运转时齿面卡滞发热。

　　实际应用中，这套组件可以根据安装空间调整支架的固定方向，既可以水平安装在设备台面下方，也可以垂直安装在设备侧壁上，齿轮端可以和主动齿轮啮合输入动力，带轮端通过平皮带或者V带将动力传递到远端工位，也可以反过来由带轮输入动力，齿轮端输出扭矩，适配不同的动力布局需求。设计建模时要注意各配合面的公差标注，轴承安装位、齿轮与轴的配合位、带轮与轴的配合位都要选用合适的公差带，保证装配精度，同时要做干涉检查，确保齿轮转动时不会和支架、紧固件发生碰撞，带轮转动时不会和周边结构产生摩擦，轴向定位的紧固件不能突出带轮端面，避免刮蹭传动带。

　　对于需要经常维护的工位，支架上可以预留注油孔，方便定期给轴承加注润滑脂，延长轴承使用寿命，齿轮齿面根据载荷情况选择合适的热处理工艺，提升齿面硬度，降低磨损速率，带轮的轮槽表面要做光滑处理，避免尖锐毛刺刮伤传动带，降低皮带使用寿命。这套结构的优势在于集成度高，将齿轮传动与带轮传动整合在同一个安装支架上，减少了单独安装齿轮座、带轮座的装配工作量，同时整体结构紧凑，占用安装空间小，适合在空间受限的小型设备内部使用，传动过程中齿轮传动保证精确的传动比，带轮传动可以起到缓冲吸振的作用，当出现过载时皮带会打滑，保护后端的传动零件不会因为过载损坏。
