管道框架式DIY水下遥控潜航装置

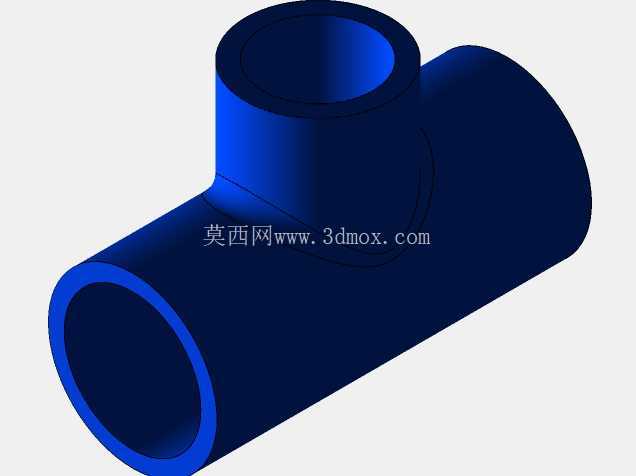

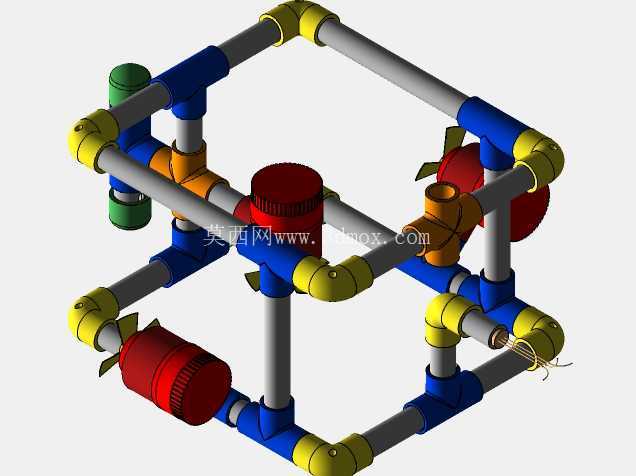

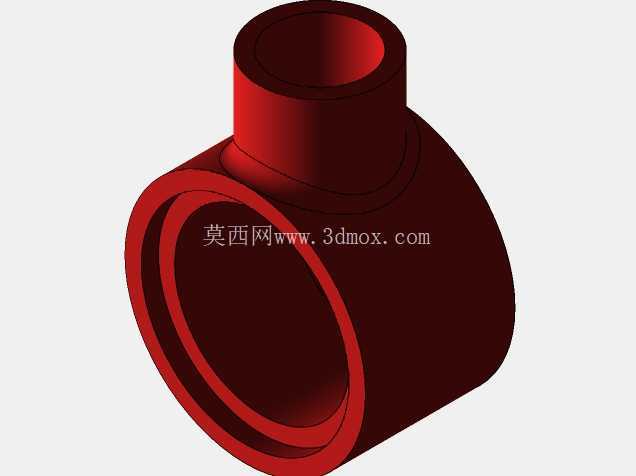

　　这款采用标准工业管件拼接搭建的水下遥控潜航装置，核心框架选用通用PVC给水管件与对应接头组合成型，整体为正立方体笼式承载结构，所有管件连接位置采用胶粘+密封圈双重密封处理，框架杆件既作为结构承力件，也可作为内部走线的密封通道，避免线缆直接暴露在水体中出现腐蚀、缠绕问题。框架六个面的边角位置均采用90度弯头转接，相邻管件的同轴度公差控制在0.2mm以内，保证整体框架的对称性，降低水下航行时的偏航力矩。

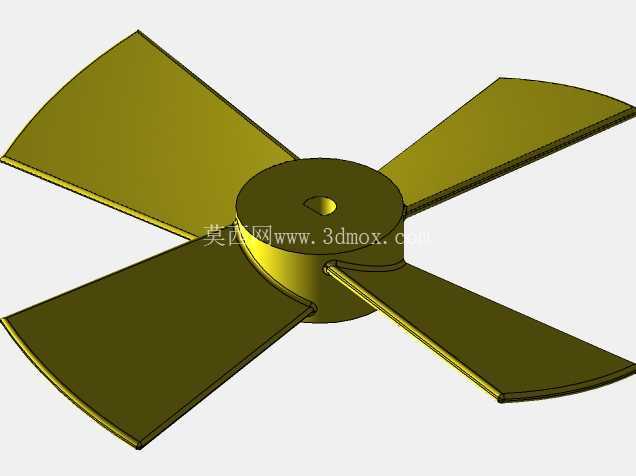

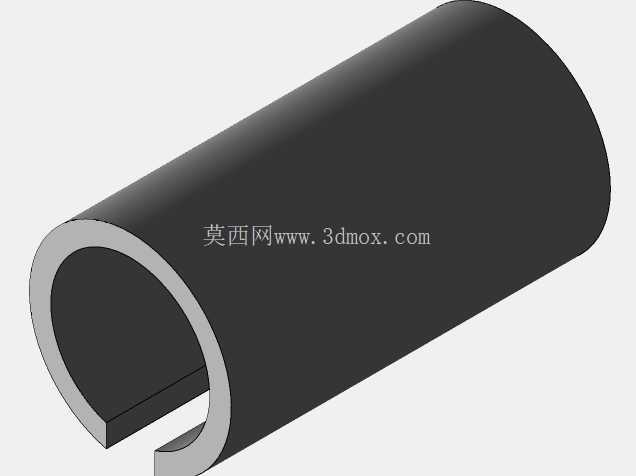

　　装置的动力单元采用四组独立密封的直流推进电机，分别布置在立方体框架的四个竖向边角位置，其中两组推进器轴线沿水平横向布置，提供前后航行的主推力，另外两组推进器轴线沿竖向布置，提供上浮下潜的垂向推力，每组推进器的外侧都加装了网状防护格栅，避免水下杂物缠绕螺旋桨，推进器与框架的连接采用快拆式管卡固定，可根据实际航行需求调整推进器的安装角度，适配不同水域的航行阻力特性。

　　框架顶部位置集成了密封控制舱，采用圆柱形耐压舱体结构，舱体两端采用法兰式端盖加O型圈密封，内部容纳遥控信号接收模块、电子调速器、电池组与配重调节块，控制舱的安装位置位于整体结构的形心偏上位置，配合框架底部可增减的配重铅块，可灵活调整装置的整体浮力与重心位置，保证水下航行时的姿态稳定，避免出现侧翻、抬头等异常姿态。框架的其中一个侧面预留了外接设备安装接口，可通过标准管接头扩展搭载水下摄像头、水质传感器、小型机械爪等功能模块，接口处采用通用水密接插件，无需破坏原有框架密封结构即可完成功能扩展。

　　从实际应用场景来看，这类小型DIY遥控潜器可用于近岸浅水区的水下观测、水族箱大型水体的内部巡检、小型水域的水下杂物排查、青少年科创教学的水下航行实验等场景，相比工业级水下潜器，其采用通用工业管件搭建的结构成本极低，所有零部件均可从常规五金渠道采购，加工门槛低，仅需常规的管件切割、胶粘工具即可完成组装，非常适合个人爱好者、科创教学场景的制作与改装。

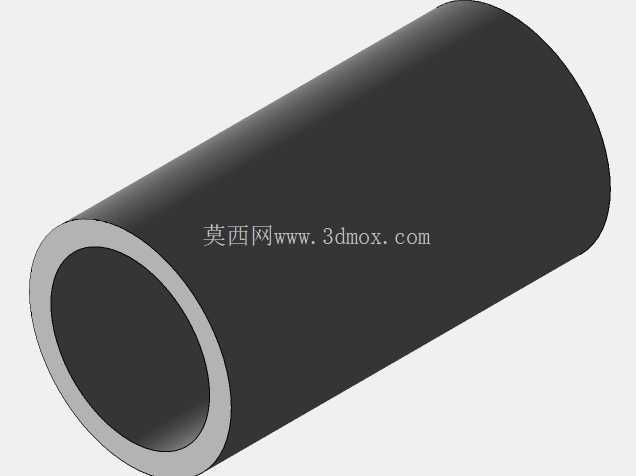

　　设计过程中优先考虑了结构的易维护性，所有功能模块均采用管卡或快拆接头固定在框架上，出现密封故障或部件损坏时，无需拆解整体框架即可单独更换对应部件；框架的管件尺寸选用常规4分PVC管，整体外轮廓尺寸控制在300mm×300mm×300mm以内，可轻松通过常规的检查井、狭窄水下通道，适配狭小空间的水下作业需求。密封设计上，所有贯穿舱体的走线位置都采用了格兰头密封加704硅橡胶二次灌封处理，静态下可承受5米水深的水压不渗漏，满足浅水区的使用需求。电路部分的所有接线接头都做了热缩管加防水胶的双重绝缘处理，避免水体导电造成的电路短路问题，电池组选用密封式锂聚合物电池，安装位置靠近装置重心，减少电池重量对航行姿态的影响。

　　在航行控制逻辑上，四组推进器采用差速控制方式，通过调整左右两组水平推进器的转速差实现转向，无需额外加装舵机结构，简化了整体机械结构，降低了水下活动部件的故障概率；垂向推进器可独立调速，实现定深悬停、缓慢上浮下潜等动作，配合前端搭载的摄像头可完成稳定的水下观测作业。框架的镂空结构大幅降低了装置在水中的航行阻力，同时水流可自由穿过框架内部，减少水流冲击对姿态稳定性的影响，相比封闭式外壳的潜器，这种笼式框架结构即使出现局部轻微渗漏，也不会造成整体浮力的快速丧失，安全冗余度更高。
