带拉伸弹簧复位结构的改进型钢虎钳担架

　　在常规机加工工位的工件夹持场景里，传统台虎钳的活动钳身复位往往依赖手动推拉，频繁装拆小型工件时，操作冗余度高，反复开合的动作会占用不少单件加工的辅助时间，尤其是小批量多工序的钳工修配、零件去毛刺、小型组件预组装这类工位，每次装夹完成后松开钳口，活动钳身会停在当前位置，下次装夹不同宽度工件时需要反复调整丝杠行程，长期使用还会因为丝杠与螺母副的磨损出现间隙，导致夹持对中精度下降。这款改进结构的夹持担架，正是针对这类工位痛点做的结构优化，核心是在传统虎钳的钳身基座与活动钳体之间增设了拉伸弹簧复位组件，当松开丝杠驱动的锁紧结构时，拉伸弹簧会提供恒定的回拉力，带动活动钳身自动回到预设的初始张开位置，不需要操作人员手动推拉复位，能有效减少装夹辅助动作的耗时。

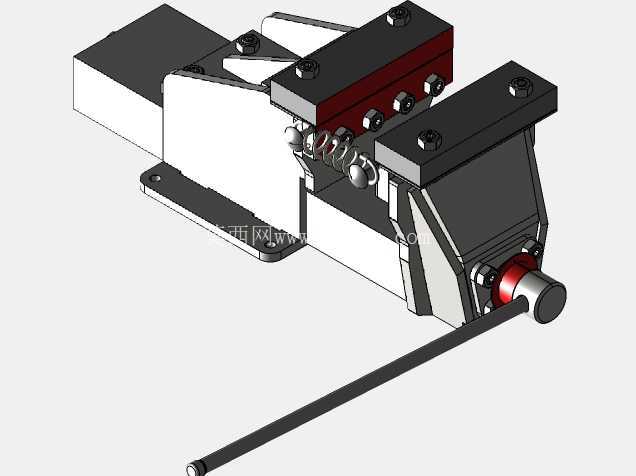

　　从结构布局来看，整个装置采用卧式安装的基座设计，底部带有带安装孔的法兰底板，可直接通过内六角螺栓固定在标准钳工工作台、专用工装台或者自动化线的工件夹持工位上，安装孔位采用长圆孔与圆孔组合的设计，既可以保证安装时的位置微调余量，也能适配不同孔距的现有工作台安装位，不需要对原有工位做大规模改造就能直接替换原有台虎钳。固定钳身与活动钳身的夹持面都做了可更换的钳口板设计，钳口板通过内六角螺栓固定在钳体上，磨损后可以单独更换，不需要整体报废钳身，能降低长期使用的维护成本；钳口板表面加工有交叉的防滑齿纹，夹持金属工件时能提供足够的摩擦力，避免工件在锉削、轻量钻孔、攻丝这类加工过程中出现滑移。

　　拉伸弹簧的布置采用了双侧对称布局，两根弹簧分别安装在钳身两侧的导向结构旁，弹簧两端通过挂接柱分别固定在固定钳身和活动钳体上，这种对称布置的方式可以避免单侧弹簧拉力导致活动钳身出现偏斜，保证活动钳身沿导轨滑动时的同轴度，长期使用也不会出现钳身卡滞、滑动不畅的问题。弹簧的预紧拉力经过匹配设计，既可以保证松开锁紧后活动钳身能顺畅复位，又不会因为拉力过大导致丝杠锁紧时需要施加额外的操作力，操作人员转动丝杠手柄时的施力手感和传统虎钳基本一致，不需要改变长期形成的操作习惯。丝杠驱动端采用了带防滑滚花的转动手柄，手柄端部做了圆滑过渡处理，操作时不会硌手，丝杠与活动钳体的连接部位采用了间隙可调的螺母结构，长期使用出现磨损间隙后，可以通过调整螺母的锁紧位置消除间隙，保证夹持精度的稳定性。

　　从实际应用场景来看，这款结构除了常规的钳工工位使用，也可以集成到小型自动化加工单元的上下料工位，配合气缸或者电动推杆驱动丝杠的锁紧动作，实现工件的自动夹持与松开，弹簧自动复位的特性能让活动钳身在松开后自动回到张开位置，方便机械手取放工件，不需要额外增加复位驱动元件，能简化自动化夹持单元的结构复杂度，降低设备制造成本。在外形尺寸的设计上，整个装置的整体宽度控制在常规台虎钳的尺寸范围内，钳身最大张开行程可以覆盖常见小型机械零件、电子组件、五金冲压件的夹持需求，安装底板的高度经过优化，夹持工件时的工作面高度和传统台虎钳保持一致，操作人员站立操作时的手臂姿态符合人机工程学要求，长时间操作也不容易产生疲劳。

　　导向结构采用了整体式的燕尾槽导轨，和钳身基座一体加工成型，相比分体式导轨结构，整体刚性更好，夹持工件时能承受更大的夹持力，不会因为夹持力过大出现导轨变形的问题，适合轻量铣削、打磨这类有一定侧向力的加工场景。弹簧外侧没有设置额外的防护罩，一方面是因为弹簧安装位置在钳身侧面的凹槽内，正常操作时不会和操作人员的手部、加工的工件产生干涉，另一方面也方便日常清理加工过程中产生的铁屑、灰尘，不会出现碎屑积存在防护罩内难以清理的问题，日常维护只需要定期在导轨面和丝杠上涂抹润滑脂，就能保证长期顺畅使用。
