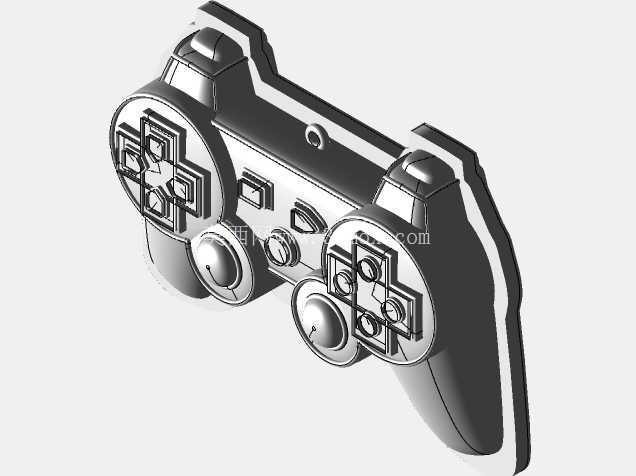

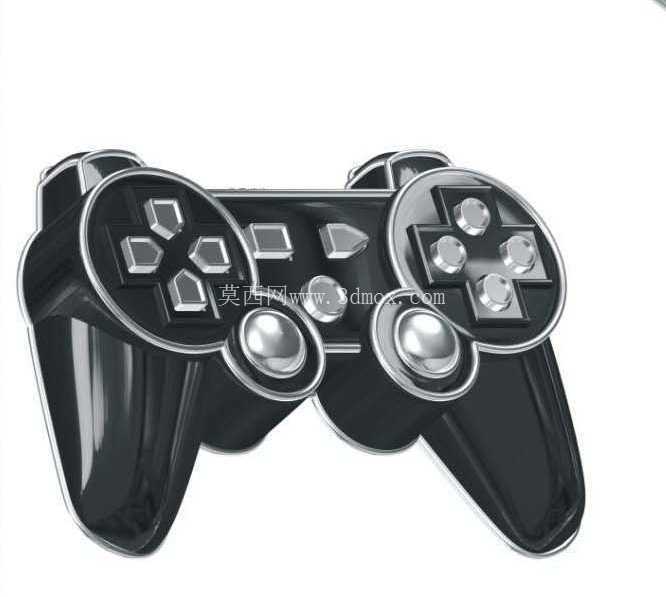

家用游戏手柄外观结构三维数模

　　这款游戏手柄的三维结构设计，首先围绕长时间手持使用的人机工程需求展开，整体轮廓贴合成年用户自然握持状态下的手掌弧度，左右握把处做了内收的曲面过渡，避免长时间握持产生的硌手感，握把的截面采用非对称椭圆设计，匹配手掌大鱼际、小鱼际的自然贴合角度，握持时不需要刻意调整手腕姿态就能自然覆盖所有操控按键。从结构布局来看，左侧方向键区域采用十字一体式按键结构，按键边缘做了0.3mm的圆角过渡，按压行程控制在1.2mm，既保证方向输入的清晰反馈，又不会因为行程过长导致操作延迟；右侧功能按键采用四键菱形排布，每个按键的顶面做了轻微的内凹弧面，匹配指腹的自然弧度，按压时不会出现打滑的情况，按键之间的中心间距保持在12mm，避免快速操作时出现误触。

　　中间区域的两个类比摇杆采用下沉式安装设计，摇杆顶面做了防滑纹理处理，摇杆的摆动角度控制在22度范围内，底部预留了足够的复位弹簧安装空间，保证摇杆回中精度，摇杆与周边按键的间距保持在8mm以上，操作摇杆时不会误碰到周边的功能按键。手柄正面的中间功能按键采用扁平化设计，按键高度略低于周边操控按键，避免日常握持时误触触发系统功能。从安装边界来看，这款手柄的整体宽度控制在155mm，整体高度为105mm，握把处的最大厚度为38mm，整体重量控制在220g左右，内部预留了标准锂电池的安装仓，仓体尺寸匹配市面上常规的603040规格锂电池，同时预留了蓝牙模块、振动马达的安装位置，左右握把内部各预留了一个圆柱形振动马达的安装位，马达安装位周边设计了加强筋结构，避免振动时产生壳体共振异响。

　　壳体的装配采用卡扣加螺丝的组合固定方式，上下壳的配合面做了0.15mm的止口设计，既保证装配后的缝隙均匀，又能提升壳体的整体结构强度，螺丝孔位全部设计在握把底部以及电池仓内部，不会破坏手柄正面的外观完整性。这款手柄的应用场景覆盖家用主机游戏、PC端游戏以及移动端云游戏场景，结构设计上兼容有线、蓝牙两种连接模式，壳体尾部预留了USB-C接口的安装位，接口处做了0.5mm的凸台保护，避免插拔线材时接口受力松动。

　　在细节设计上，所有按键的边缘都做了拔模斜度处理，适配注塑生产的脱模需求，壳体壁厚控制在2.2mm，筋位厚度控制在1.2mm，避免注塑生产时出现缩痕、翘曲等缺陷，按键与壳体的配合间隙控制在0.2mm，既保证按键活动顺畅，又不会出现过大的缝隙影响外观。手柄的表面处理采用晒纹加局部高光的工艺，握把区域做了细晒纹处理提升握持摩擦力，按键区域采用高光表面提升视觉层次感，在三维建模过程中，所有曲面都做了G2连续处理，避免曲面出现褶皱、棱线不顺的问题，装配环节的所有配合公差都按照消费类电子产品的通用公差标准设定，保证量产时的装配一致性。
