电涡流阻尼式隔振装置结构设计

　　在精密加工、电子元器件生产、高精度检测设备的运行场景中，外部微幅振动传递会直接导致加工精度超差、检测数据失真、设备核心部件疲劳损耗加剧，这类场景对隔振装置的阻尼线性度、响应速度、长期运行稳定性都有远高于通用减振场景的要求，传统橡胶隔振垫存在易老化、刚度随温度漂移大的缺陷，油压阻尼器则存在密封件易磨损、阻尼液泄漏风险、高频响应滞后的问题，电涡流阻尼隔振装置正是针对这类痛点开发的被动式隔振部件。

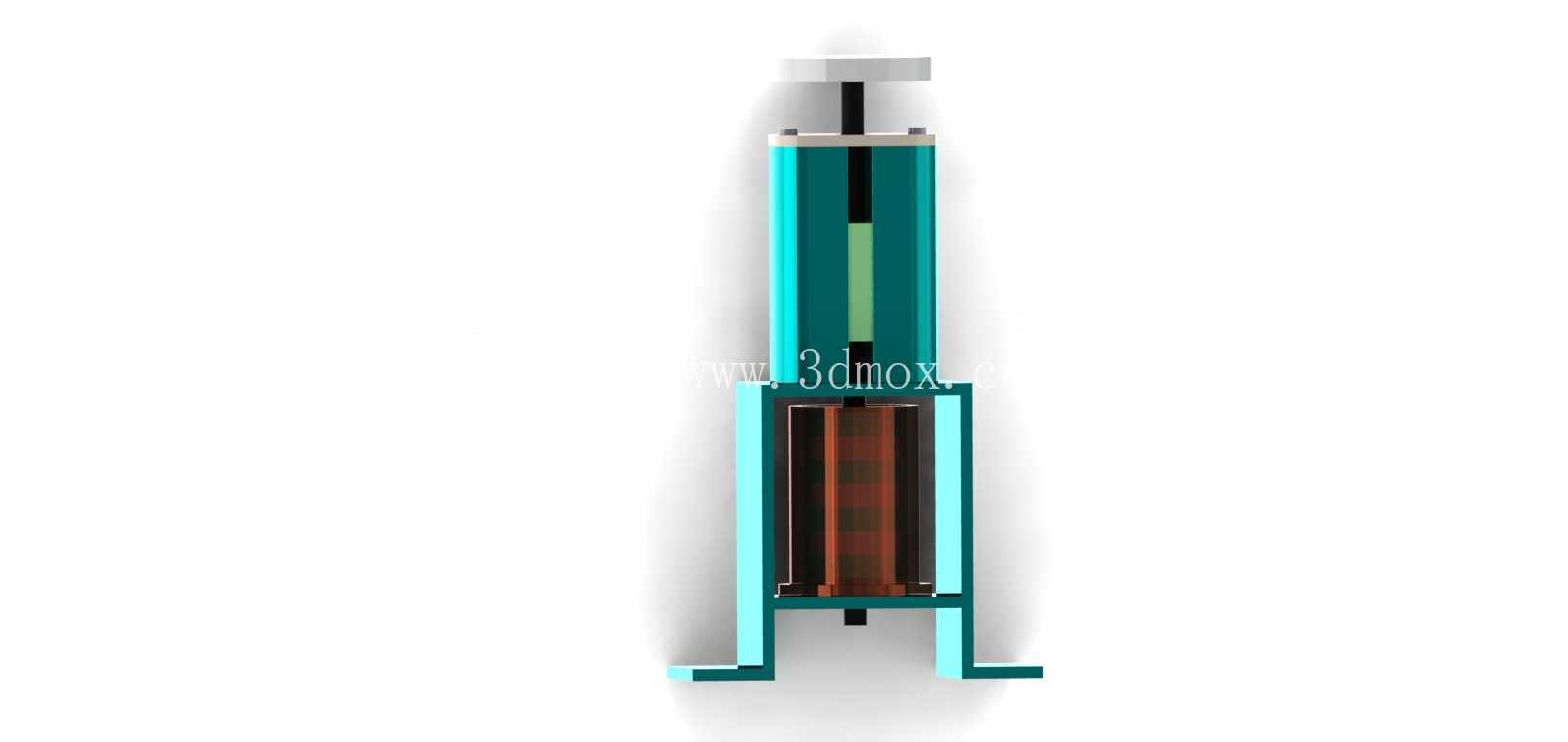

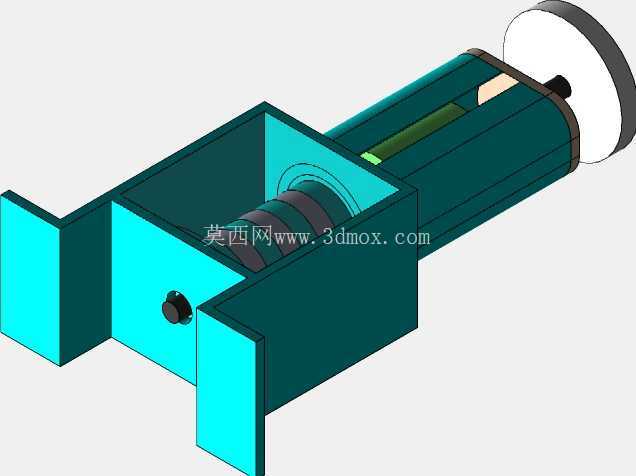

　　这套隔振装置采用立式同轴布局结构，整体为圆柱状主体搭配底部双侧安装支脚的构型，主体外筒采用高强度铝合金材质做表面阳极氧化处理，兼顾结构刚度与轻量化需求，内部同轴布置电涡流阻尼发生组件、导向承载轴与复位弹性单元。导向轴采用镀铬硬轴加工，与内部自润滑铜套配合，保证轴向运动的同轴度误差控制在0.02mm以内，避免侧向受力导致的卡滞问题，可承受最大轴向静载荷覆盖常规精密检测平台、小型精密加工设备的安装承重需求。底部双侧支脚采用L型折弯结构，每个支脚预留两个沉头安装孔，安装孔位间距适配通用工业设备的底部安装螺孔标准，安装时无需额外加工过渡连接板，可直接通过内六角螺栓固定在设备基座与地面基础之间，整体安装高度控制在紧凑范围内，不会过多抬升设备的整体重心，避免设备运行时出现附加倾覆力矩。

　　设计过程中优先考虑阻尼特性的线性区间覆盖，电涡流阻尼组件采用永磁体与导电铜筒的非接触配合结构，不存在摩擦损耗件，相比接触式阻尼结构使用寿命提升数倍，且阻尼力随运动速度的变化具备优异的线性度，在1-50Hz的常见工业环境振动频率区间内，隔振效率可保持在较高水平，不会出现传统隔振器在特定频率下的共振放大问题。装置的复位弹性单元采用定制刚度的圆柱螺旋弹簧，预压量经过精准匹配，保证设备安装后静态下沉量处于设计区间内，同时兼顾低频隔振效果与支撑刚度，避免设备放置后出现过度下沉或者刚度过高导致隔振失效的问题。

　　从结构细节来看，外筒上下端均设置了导向轴承座，上端轴承座同时作为防尘密封端盖，可阻挡车间环境中的粉尘、切削液雾气进入内部阻尼腔，避免导电铜筒与永磁体表面附着杂质影响阻尼特性；下端设置了机械限位结构，当受到超过设计阈值的冲击载荷时，限位结构会承接冲击载荷，避免内部阻尼组件与弹簧出现塑性变形，提升装置的抗冲击冗余能力。在实际选型应用中，这类隔振装置可单台使用承载小型精密仪器，也可多台阵列布置承载中型加工设备，安装时仅需保证各个支点的承载均匀，无需复杂的调试流程，后期维护仅需定期检查安装螺栓的紧固力矩，无需更换阻尼介质或者易损密封件，运维成本远低于传统油压阻尼隔振器。

　　建模过程中对各个配合面的公差配合做了对应设定，导向轴与铜套的配合采用H7/g6间隙配合，保证运动顺畅无卡滞，外筒与上下端盖的配合采用H7/h6过渡配合，保证同轴度的同时方便装配拆解，安装支脚与外筒的连接采用圆周满焊结构，焊接后做去应力处理，避免长期承载后支脚出现变形导致装置倾斜。所有零件的建模均采用参数化特征构建，可根据实际承载需求调整弹簧刚度、永磁体牌号、导电筒壁厚等参数，快速衍生出不同承载等级、不同阻尼系数的系列化隔振装置，适配不同场景的隔振需求。
