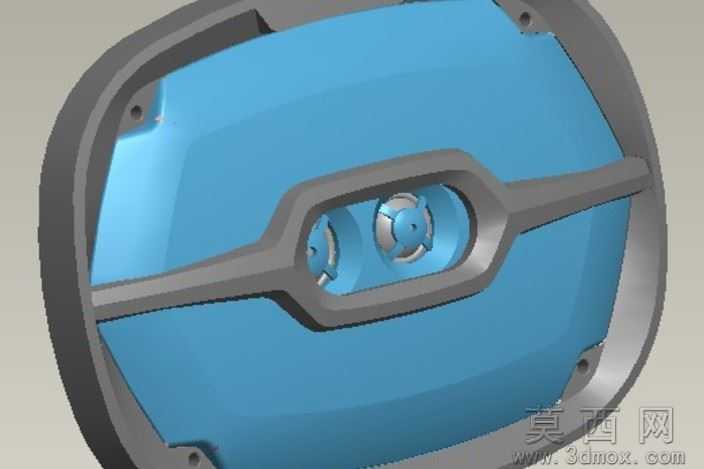

蓝灰撞色便携户外照明头灯外观结构

本作品为户外便携头灯的三维外观结构模型，建模阶段采用实体建模与曲面建模结合的方式完成整体造型搭建，首先通过基准面绘制头灯正面的八边形轮廓草图，对轮廓进行倒圆角处理得到主体外壳的基础截面，通过拉伸凸台命令生成蓝色主壳体的基础实体，再对壳体边缘做不等半径圆角过渡，模拟真实注塑外壳的圆润触感，避免尖锐棱角带来的使用安全隐患。灰色装饰中框部分采用扫描命令完成，先绘制贯穿壳体正面的十字形装饰筋路径，再绘制筋条的梯形截面轮廓，沿路径扫描生成中框结构，同时在中框中心位置绘制双灯位的嵌套安装槽，通过拉伸切除命令预留出灯珠、透镜的装配空间，灯位边缘做环形凸起结构，既可以固定透镜位置，也能在跌落时起到缓冲防护作用。外围的灰色包边采用包覆式结构设计，通过抽壳命令生成包边的薄壁结构，在包边对应位置绘制安装孔位，预留头灯带穿接、壳体螺丝固定的装配位置，包边与蓝色主壳体之间预留0.15mm的装配间隙，模拟真实产品的卡扣装配公差。材质渲染阶段，蓝色主壳体选用哑光磨砂PC材质，调整材质的粗糙度参数至0.3，添加细微的颗粒质感模拟磨砂塑料的漫反射效果，避免高反光带来的廉价感；灰色中框与外围包边选用软质TPU包胶材质，调整材质的弹性质感参数，粗糙度设置为0.6，还原软胶材质的亲肤触感；中心灯位的透镜部分选用高透PC材质，添加轻微的折射与反射效果，模拟透明透镜的光学质感。设计思路上围绕户外使用场景做针对性优化，整体造型采用无突出按键的一体化设计，减少户外使用时被树枝、绳索勾挂的概率，八边形的主体轮廓相比圆形壳体拥有更好的抗挤压性能，十字形中框既可以作为装饰元素提升产品辨识度，也能作为加强筋提升正面壳体的抗冲击强度，双灯位的布局可以同时兼顾聚光远射与泛光近照的使用需求，外围包边高出主壳体1.2mm，在产品正面跌落时可以先接触地面，吸收冲击能量保护内部灯组与壳体结构。建模过程中对所有装配位置做了公差匹配，确保各部件之间的装配关系符合注塑生产的工艺要求，没有出现倒扣、壁厚不均等不利于量产的结构问题，渲染阶段采用三点布光方式，主光源从斜上方45度照射突出壳体的轮廓层次，补光弱化阴影部分的死黑区域，轮廓光勾勒产品边缘提升立体感，最终呈现的效果贴近真实量产产品的视觉质感。
