卡通数字乌龟造型创意摆件结构设计

　　这款卡通乌龟造型的创意结构，最初的设计出发点是面向低龄段机械认知教学场景做的具象化演示载体，打破传统工业构件冰冷的视觉观感，用大众熟悉的乌龟形态做结构承载，让初次接触三维结构的学习者能快速建立形态与结构拆分的对应认知。从实际应用场景来看，它既可以作为机械启蒙课程的结构演示教具，也能通过3D打印制作成桌面趣味摆件，还能拓展成儿童益智拼装玩具的基础结构框架，适配教学展示、文创周边、益智玩具开发多个方向的落地需求。

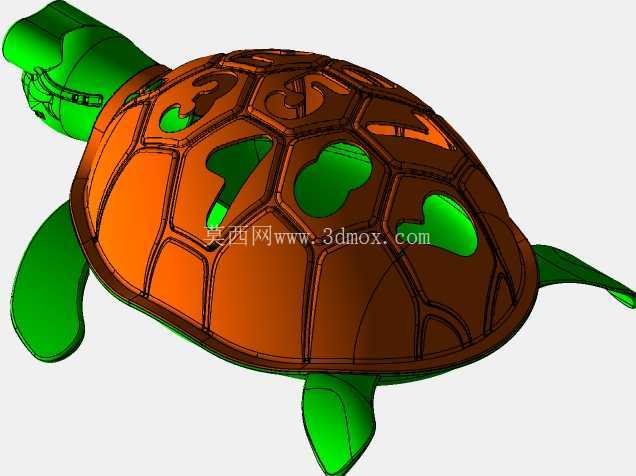

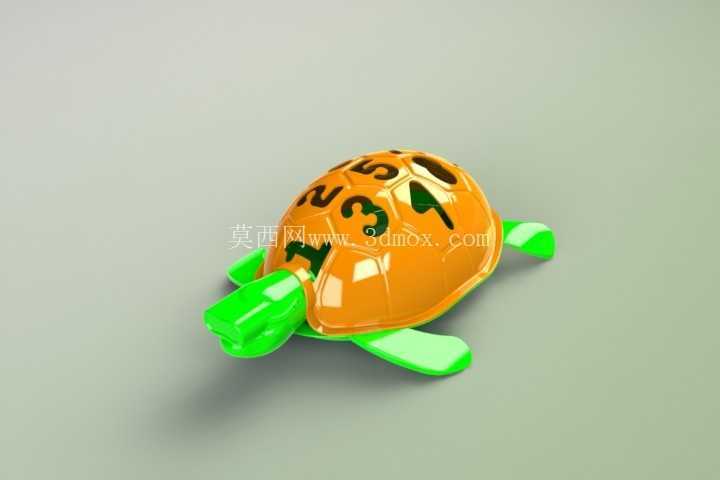

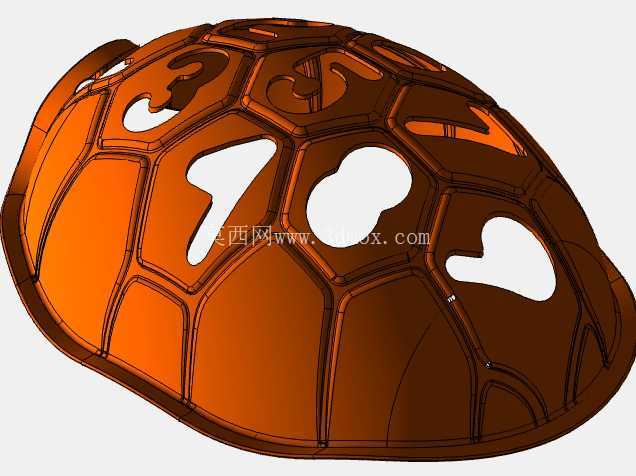

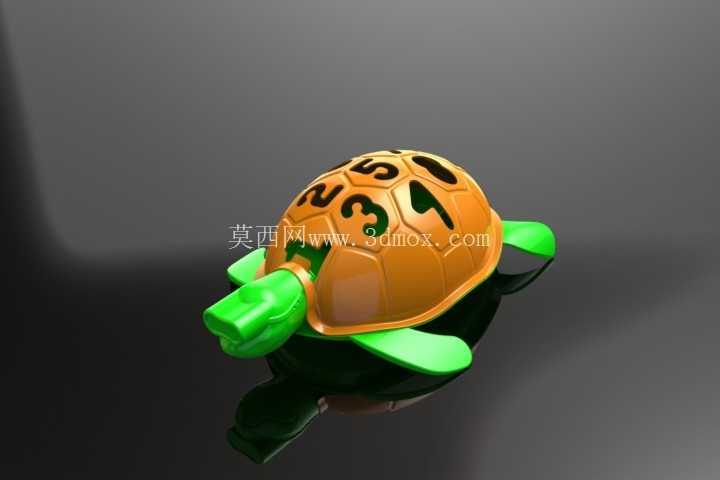

　　从功能特性层面拆解，整个结构分为龟壳、头部、四肢几个独立的装配模块，龟壳表面做了凹陷的数字造型，每个数字的凹陷深度控制在2mm，边缘做了R1的圆角过渡，既保证数字的识别清晰度，也避免尖锐棱角带来的使用安全隐患，适配面向儿童的使用场景要求。龟壳与身体主体的连接采用卡扣式装配结构，不需要额外的紧固件就能完成组合，拆分和组装的操作门槛极低，教学场景下可以让学习者快速完成拆装练习，理解卡扣连接的装配逻辑。头部与身体的连接位置预留了15度的转动间隙，不需要额外添加转轴零件，依靠结构本身的配合间隙就能实现小幅度的抬头动作，四肢部分同样采用插接式的配合结构，每个肢体与主体的插接深度为8mm，配合公差控制在0.1mm，既保证插接后的结构稳定性，也能实现小范围的角度调整，摆出不同的姿态。

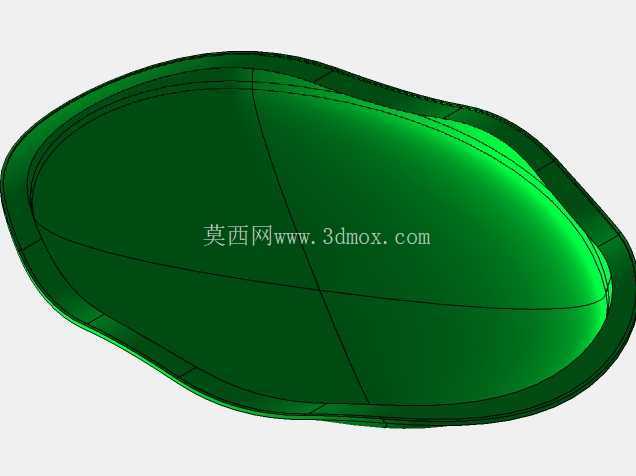

　　设计思路上没有采用复杂的曲面构建逻辑，整体外形以规则的圆弧曲面为主，龟壳的整体轮廓是直径80mm的类半球形，整体高度控制在45mm，头部伸出龟壳的长度为22mm，四肢的外伸长度各为18mm，整体尺寸控制在成年人手掌可握持的范围内，不管是拿取演示还是摆放陈列都比较方便。安装边界方面，整个结构没有额外的外凸安装结构，底部做了3mm厚度的平底支撑面，放置在平面上时的接触面积为420平方毫米，静态放置的稳定性足够，不需要额外的固定结构就能平稳摆放。如果要做拼装玩具的拓展，只需要在龟壳内部预留10mm见方的空腔，就能加装小型的发声或者发光电子模块，不需要对整体外形做大幅度修改，结构的拓展冗余度比较充足。

　　从结构建模的细节来看，所有的配合面都做了0.2mm的拔模斜度，不管是采用3D打印制作还是小规模的注塑生产，都能顺利完成脱模，不需要额外做后期的结构修正。龟壳表面的数字造型没有采用单独的贴片结构，而是和龟壳主体做了一体化的建模设计，减少了装配零件的数量，降低生产和装配的复杂度，也避免了小零件脱落带来的儿童误食风险，符合玩具类产品的安全设计要求。四肢的末端做了R3的圆角处理，和平面接触的位置做了1mm的平面切口，进一步提升摆放时的稳定性，不会因为接触面过小出现容易倾倒的问题。

　　在教学场景的实际使用中，这个结构可以用来演示基础的装配公差配合、卡扣连接结构设计、曲面造型的基础构建逻辑，学习者可以通过拆分各个部件，直观理解不同配合方式的连接特点，相比抽象的机械结构示意图，具象的卡通形态能降低学习的门槛，提升初次接触机械结构学习者的接受度。如果作为文创摆件使用，只需要调整表面的配色和数字样式，就能衍生出不同主题的系列产品，结构本身的通用性较强，不需要做核心结构的改动就能适配不同的外观定制需求。整个结构没有采用复杂的传动或者运动机构，所有的可动部分都依靠结构本身的配合间隙实现，没有额外的弹性零件或者连接轴件，整体的零件数量控制在6件以内，生产和装配的成本都能控制在较低的区间，适配小规模量产或者个人DIY制作的需求。
