起重吊钩组组装结构三维设计作品

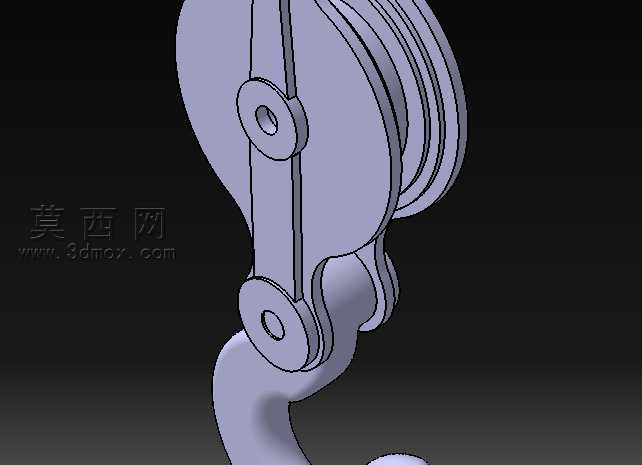

本作品为起重吊钩组的组装结构三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自下而上的装配设计思路，先逐一完成单个零件的参数化建模，再按照实际装配约束关系完成整体组装，完整还原了吊钩组的真实结构与装配逻辑。建模阶段针对吊钩组的核心部件做了精细化处理：滑轮部分采用多轮槽同轴结构，建模时通过旋转凸台命令生成滑轮基体，精准绘制轮槽的圆弧轮廓，还原滑轮与钢丝绳配合的曲面形态，保证轮槽的弧度、深度尺寸符合起重配件的常规设计规范，同时对滑轮的中心轴孔做了同轴度约束的预留，确保装配后滑轮可绕轴顺畅转动。两侧的夹板构件采用钣金类特征建模，通过拉伸生成基体后，对销轴连接孔做了精确的位置定位，保证两侧夹板的孔位完全同轴，装配时可通过销轴实现与滑轮、吊钩的稳固连接，夹板的边缘做了合理的圆角过渡处理，还原真实五金构件的工艺细节。吊钩部分采用扫描混合的建模方式，先绘制吊钩的弯曲路径轮廓，再沿路径变化截面尺寸，从上端的连接直段逐步过渡到下端的钩头弧段，精准还原吊钩的受力形态，钩头的防脱卡位结构也做了细节还原，保证结构的完整性。装配过程中严格按照实际机械装配的约束关系添加配合：滑轮与中心销轴添加同轴心配合与端面重合配合，两侧夹板与销轴添加同轴配合与轴向定位配合，吊钩上端的连接环与夹板下端的销轴添加同轴配合，确保整个吊钩组装配后可实现滑轮转动、吊钩摆动的真实运动效果，无多余约束或干涉问题。材质与渲染阶段，为所有金属构件赋予了合金钢材质，调整材质的金属度、粗糙度参数，还原工业起重配件的哑光金属质感，场景采用深色背景突出模型主体，添加柔和的定向光源照亮模型的结构轮廓，对滑轮轮槽、夹板连接位、吊钩弯曲段等关键结构做了光影强化，清晰展现各部件的装配层次与结构形态。整个设计围绕起重吊具的实用结构展开，所有尺寸比例参考常规起重吊钩组的设计参数设定，既保证了模型的外观还原度，也完整呈现了吊钩组的组装逻辑与结构特点，可作为机械结构认知、装配练习的参考模型，帮助理解起重五金配件的组成与装配关系。
