带阻尼缓冲串联滑动导轨结构设计

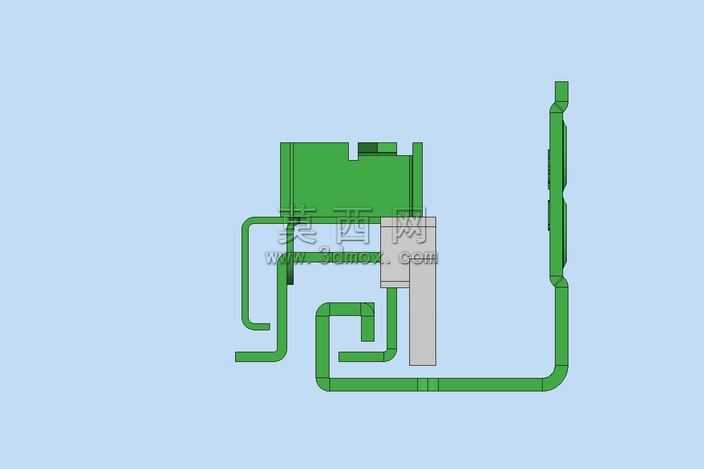

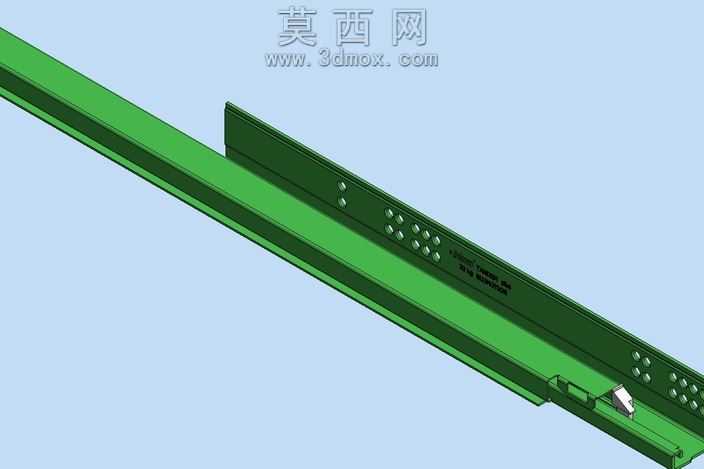

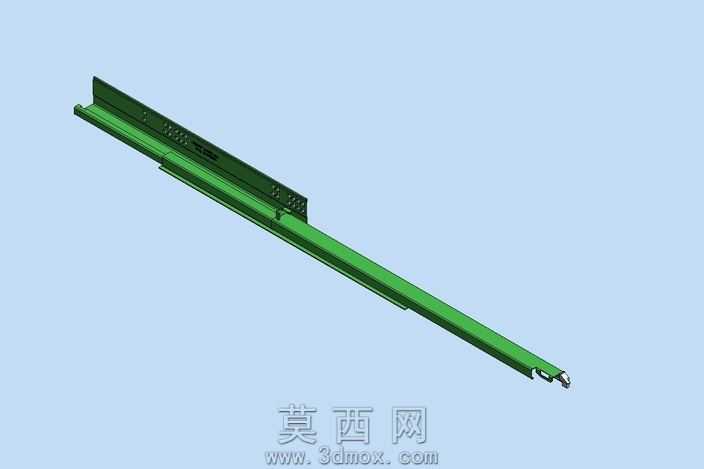

本作品为带blumotion阻尼缓冲功能的串联式滑动导轨三维建模作品，采用Autodesk Inventor软件完成全参数化建模设计，整体建模过程严格遵循实际五金导轨的生产加工尺寸规范，还原了600毫米行程规格导轨的完整结构细节。建模阶段首先搭建导轨的主体型材基准，分别绘制内外嵌套的多节导轨截面草图，通过拉伸、切除等基础特征命令生成导轨的主体长条结构，针对导轨上的安装定位孔、滚珠运行滚道、阻尼模块安装位等细节结构，采用阵列、镜像、倒角等特征操作完成精细化处理，确保每一处孔位的间距、滚道的弧度尺寸都与实际工业产品参数保持一致。材质配置方面，为导轨主体赋予了冷轧钢的金属材质，调整材质的粗糙度、金属度参数还原钢材表面的哑光镀锌质感，为内置的阻尼缓冲模块赋予工程塑料与阻尼油脂对应的材质属性，通过不同材质的视觉区分清晰展现导轨的各组成部件结构。结构设计上采用三节串联嵌套的滑动结构，内置blumotion阻尼缓冲组件，可实现滑动过程末端的轻柔缓冲闭合，避免刚性碰撞产生的噪音与结构损伤，额定负载可达600斤，适配30规格的安装尺寸，多节串联的结构既保证了足够的拉出行程，又能在闭合状态下保持紧凑的收纳体积。渲染阶段采用柔和的均匀漫反射光照环境，调整视角清晰展现导轨的整体长度、截面嵌套结构与表面细节，通过半透明辅助显示的方式可直观呈现内部滚珠排布与阻尼模块的安装位置，完整还原该款重型缓冲滑动导轨的结构特点与功能特性，可用于家具抽拉结构、工业设备滑移舱门等场景的结构设计参考与装配验证。
