红黑配色箭式造型飞行器结构设计

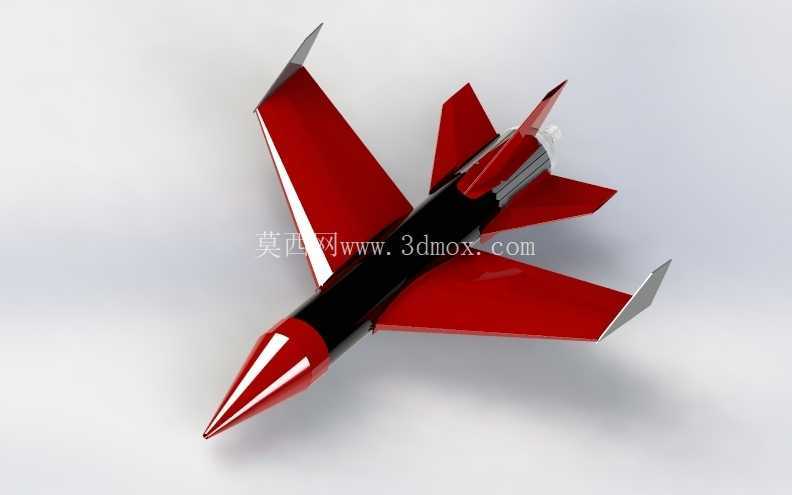

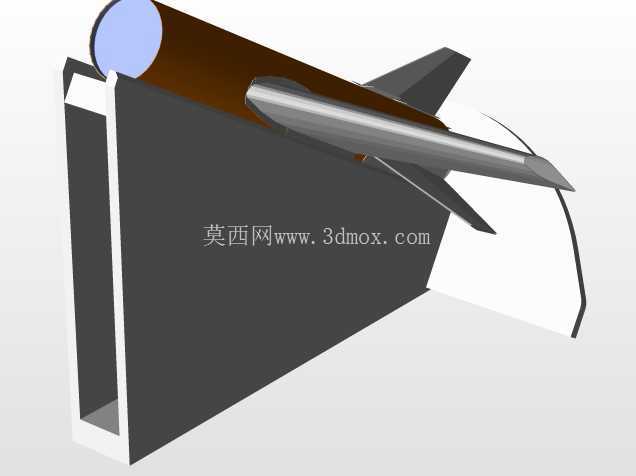

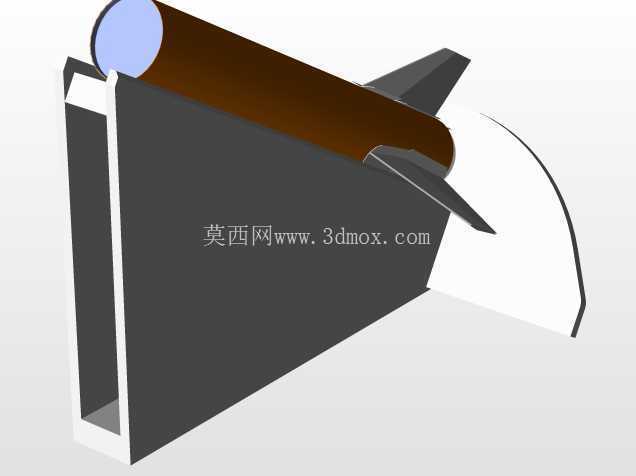

　　这款箭式飞行器的结构设计，核心围绕低亚音速工况下的气动稳定性与结构轻量化展开，在初始构型阶段就放弃了传统筒身加平直翼的常规布局，转而采用箭形融合体的设计思路，将机头锥段、中部载荷舱、尾部动力段做了连续曲面过渡，尽可能减少机身表面的气流分离区。从实际应用场景来看，这类构型既可以作为航空科普教学的验证教具，用于高校航空航天专业的低速风洞试验，也能改装为小型靶机、航空模型竞赛的参赛载体，适配小排量涡喷或者固体火箭动力单元的安装需求。

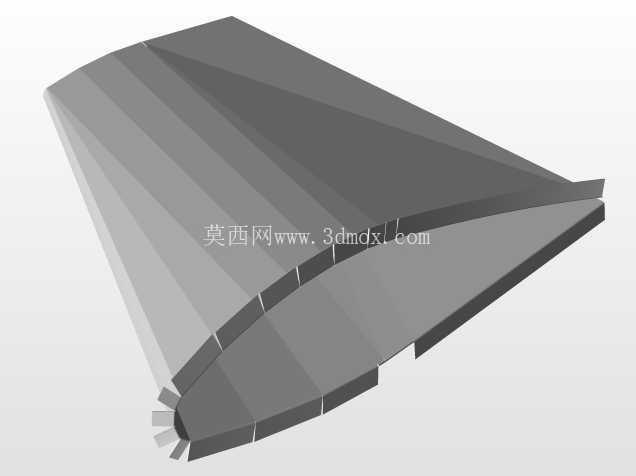

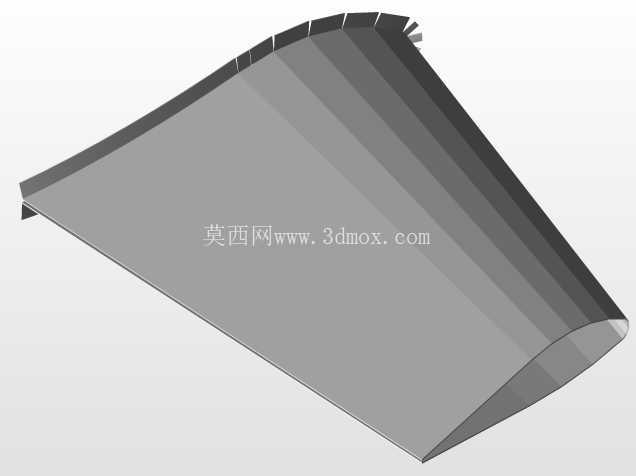

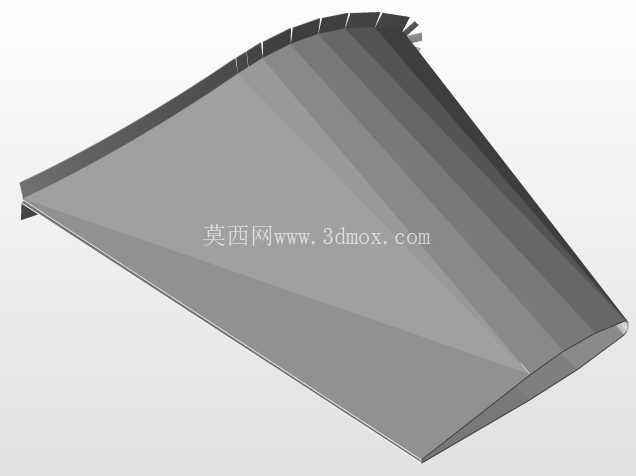

　　在功能特性设计上，首先考虑的是飞行过程中的航向与俯仰稳定性，主翼采用大后掠角切尖三角翼布局，翼根与机身中部做了一体化融合，翼尖设置了小尺寸的气动修形边条，能够有效降低翼尖涡流带来的诱导阻力，同时提升大迎角飞行状态下的舵面效率；尾翼部分采用了四片尾翼呈X形布局的设计，相比传统十字形尾翼，在相同尾翼面积下能获得更好的航向操纵力矩，同时减少尾翼对主翼下洗气流的干扰，在做滚转、俯仰机动动作时，舵面的响应线性度更好，不会出现明显的操纵死区。机身主体采用等直径段加锥形过渡的结构，机头锥的半锥角控制在15度以内，能够在低速飞行时将头部激波阻力控制在较低水平，锥段内部预留了足够的空间，可以安装航电设备、配重块或者任务载荷，中部等直径段的内壁设计有环形加强筋，不需要额外增加蒙皮厚度就能保证机身的径向刚度，在做大过载机动时不会出现蒙皮凹陷变形的问题。

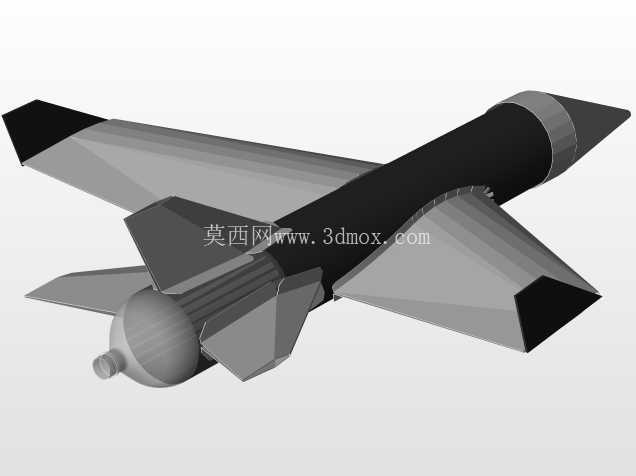

　　从安装边界与尺寸匹配的角度来看，整个机身的接口尺寸做了通用化设计，尾部的动力安装座采用标准的法兰连接结构，能够适配市面上多数同直径的小型动力单元，不需要额外做转接结构；主翼与机身的连接采用快拆式销钉结构，机翼根部的定位销孔做了公差配合设计，装配时不需要额外调整就能保证机翼的安装角误差控制在0.2度以内，既方便日常的运输收纳，也能快速更换不同翼型的机翼来测试不同气动布局的飞行性能。起落架部分虽然在当前展示构型中没有做显性化设计，但机身腹部预留了三个起落架安装位点，位点处的蒙皮做了局部加厚处理，内部预埋了金属衬套，可以根据实际使用需求加装前三点式起落架，适配滑跑起飞或者弹射起飞的不同场景。

　　在结构细节处理上，机身表面的所有口盖都采用了与蒙皮齐平的设计，口盖边缘做了倒角修形，避免飞行过程中出现不必要的气流扰动；机翼与机身的衔接处做了小半径的圆角过渡，能够减少干扰阻力，同时降低衔接位置的应力集中系数，在着陆冲击或者大过载飞行时，衔接位置不会出现应力断裂的问题。尾翼与尾部机身的连接采用一体化成型的加强结构，尾翼的舵面转轴位置做了局部加厚，舵面的偏转角度范围设置为正负20度，既能够满足常规飞行的操纵需求，也能避免舵面偏转角度过大导致的气流分离失速。整个结构的重量分配做了前置优化，机头锥段预留了配重安装空间，可以根据不同动力单元的重量调整配重块的位置，将整机的重心控制在平均气动弦长的30%位置，保证飞行过程中的纵向静稳定性，不会出现头轻或者头重导致的飞行姿态失控问题。

　　针对实际使用中的维护需求，机身中部设计了可拆卸的设备舱口盖，口盖采用快卸锁固定，不需要借助专用工具就能快速打开，方便对内部的航电设备、动力线路进行检修更换；机翼内部预留了走线槽，舵机的连接线可以通过机翼根部的走线孔直接接入机身内部的设备舱，不会有线路裸露在机身表面，既减少了飞行阻力，也能避免高速气流对线路造成损伤。从气动效率的角度核算，这款构型在0.2马赫的飞行速度下，升阻比能够达到8以上，相比同尺寸的常规布局飞行器，续航时间能够提升15%左右，在做小半径盘旋机动时，转弯半径能够缩小20%，非常适合用于需要做复杂机动动作的应用场景。
