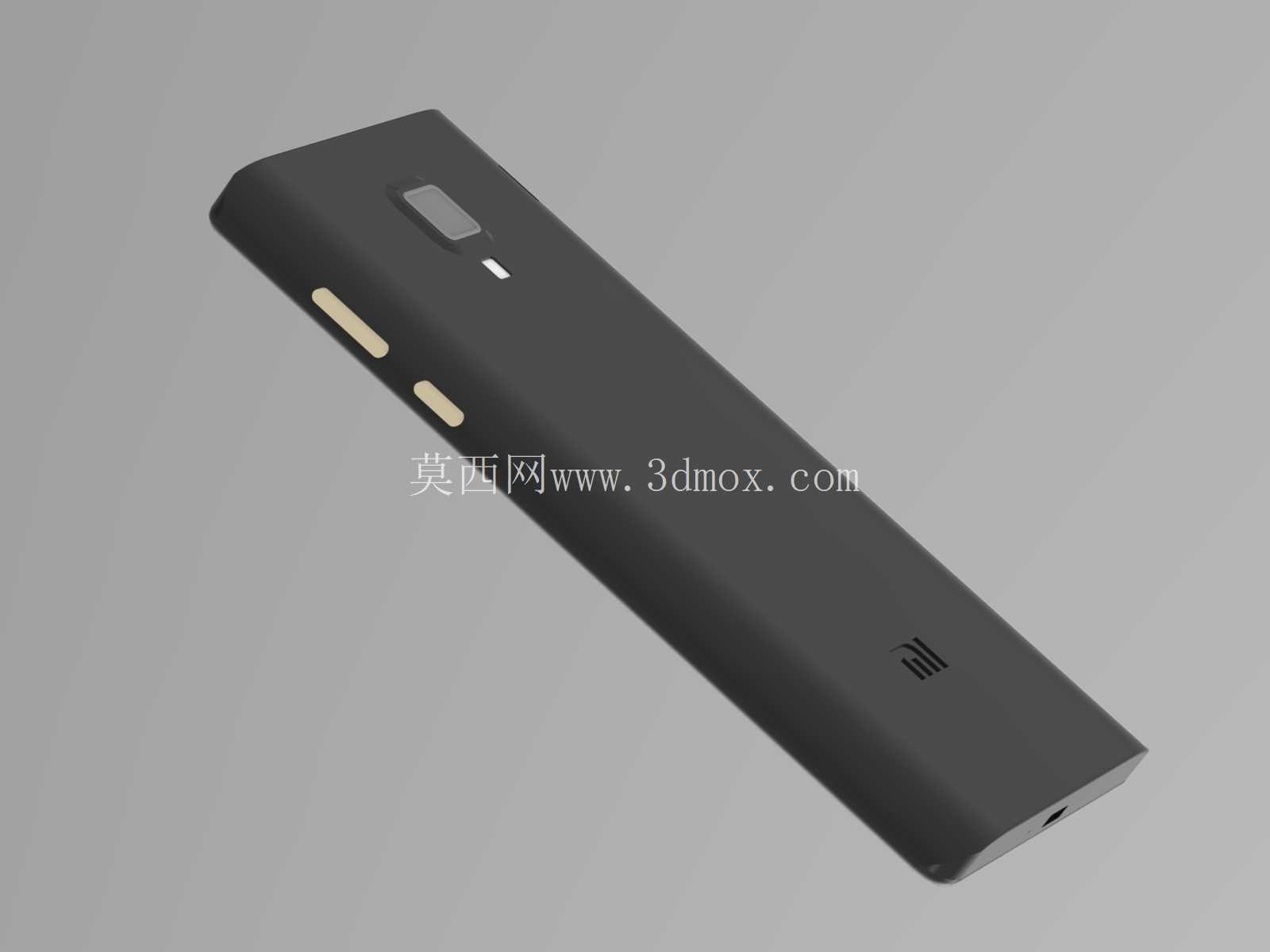

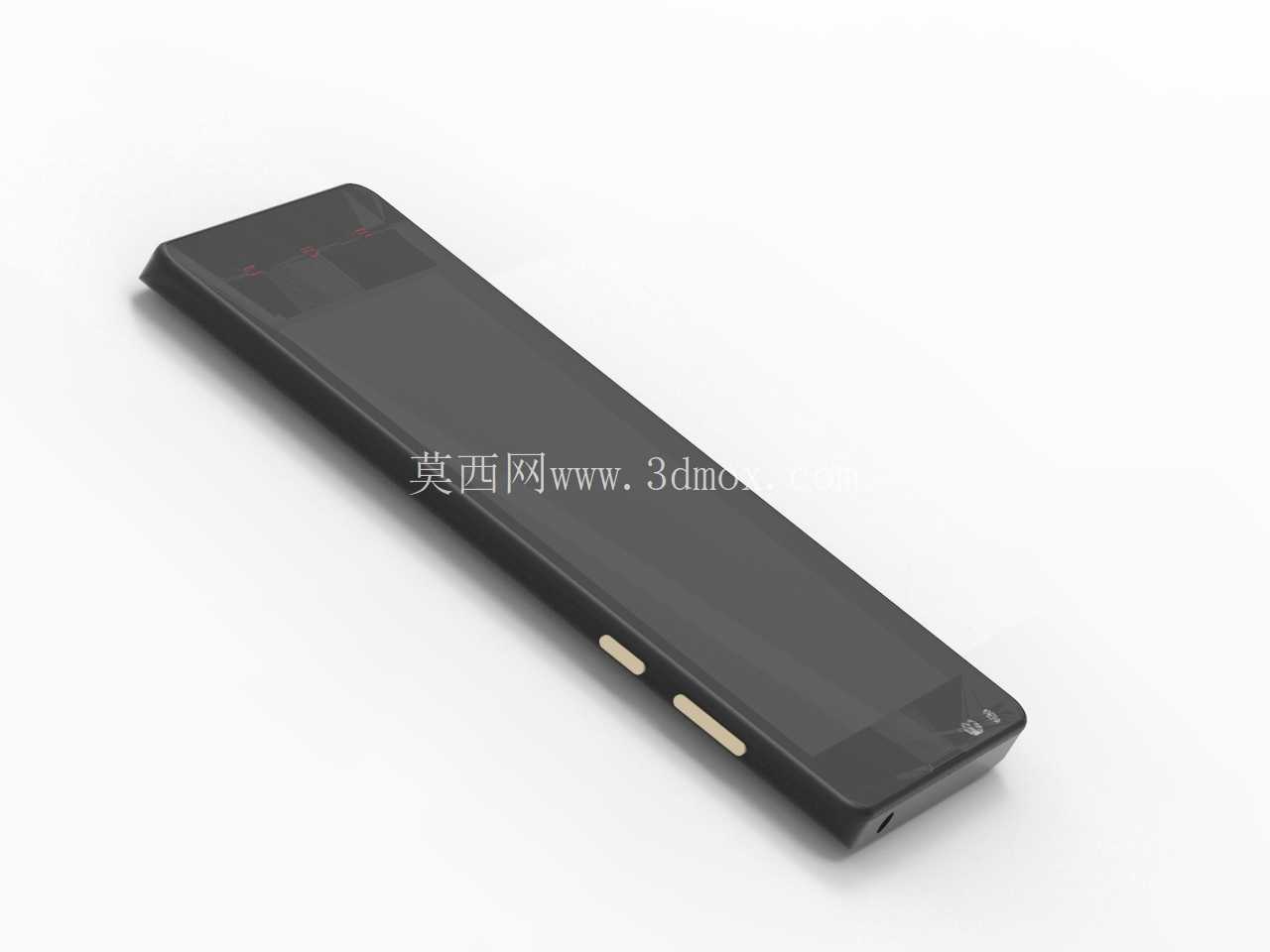

红米1s智能手机整机结构外观三维建模

　　模型中前后壳的卡扣位置完全对齐量产机型的实际布局，侧边按键的开孔、底部接口的避让槽、摄像头模组的沉台深度都按照实物尺寸做了等比例还原，屏幕保护膜的建模贴合屏幕表面的微弧过渡，边缘做了0.15mm的倒角处理，避免模拟装配时出现与壳边干涉的问题。在设计思路上，建模时优先保证了整机外轮廓的尺寸精度，整机长度、宽度、厚度的尺寸边界与量产机型完全一致，前后壳的分模线位置沿着机身侧边的弧度自然过渡，没有出现生硬的棱角转折，摄像头区域的沉台做了阶梯式结构，第一层用于放置摄像头装饰圈，第二层预留摄像头镜片的安装空间，两层之间的高度差控制在0.3mm，既保证装饰圈安装后不突出机身过多，也能避免镜片直接接触桌面产生磨损。这套三维结构完整还原了红米1s智能手机的整机装配关系，覆盖前后外壳、内置相机模组、LED显示屏幕以及出厂配套屏幕保护膜的全部细节，建模过程严格参照量产机型的实际装配公差做结构校验，所有配合面均预留了量产组装所需的间隙余量，可直接用于消费电子领域的结构教学、配件开模参考以及外观改装方案验证。从实际应用场景来看，这类手机整机结构模型常被用于手机保护壳开模前的结构匹配验证、第三方屏幕替换件的公差校验、手机维修教学的结构拆解演示，也可作为消费电子结构设计入门阶段的参考案例，帮助新人理解直板触屏手机的堆叠逻辑与装配顺序。

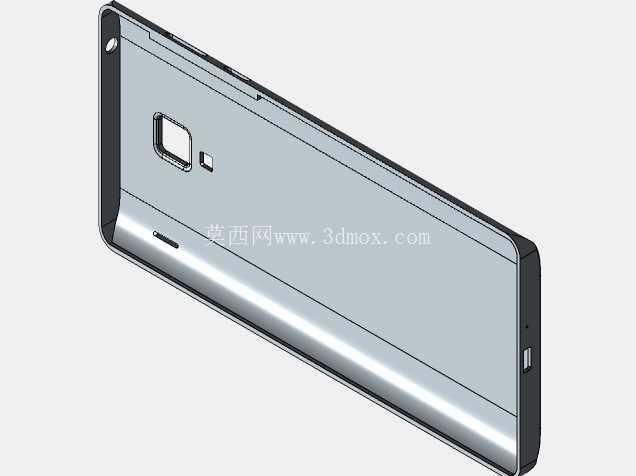

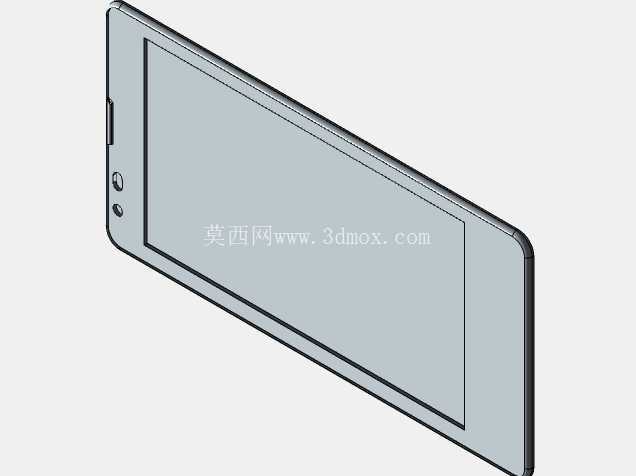

　　屏幕组件的建模区分了显示层、触控层与外层保护玻璃，各层之间的贴合间隙控制在0.05mm以内，还原了量产机型屏幕全贴合工艺的堆叠状态，屏幕保护膜的建模考虑了实际贴膜时的定位需求，在听筒位置预留了精准的避让开孔，开孔边缘做了圆弧过渡，避免使用过程中出现膜片边缘起翘的问题。从安装边界来看，前壳与屏幕组件的配合面做了一圈0.2mm高的定位筋，屏幕装入时可通过定位筋快速对齐位置，避免组装时出现屏幕偏移漏光的问题，后壳与前壳的卡扣配合深度设置为0.4mm，既保证日常使用时壳件不会松脱，也能在维修拆解时不会因为卡扣过紧导致壳件断裂。

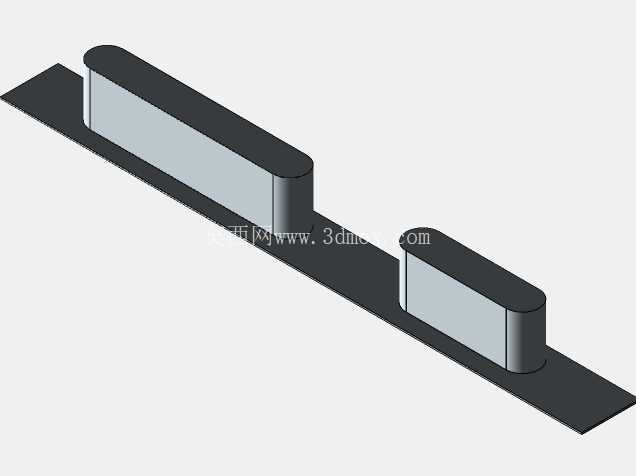

　　侧边的按键开孔位置与内部按键弹片的位置完全对应，按键帽装入开孔后突出机身表面的高度控制在0.8mm，符合日常按压的手感需求，底部的充电接口、耳机接口开孔都做了内部倒角，避免插头插入时刮伤接口表面。相机模组的建模还原了镜头的阶梯式结构，镜片组的每层直径差都按照实际镜头参数设置，模组与后壳沉台之间预留了0.1mm的缓冲泡棉安装空间，可有效缓冲日常使用中镜头受到的冲击。屏幕保护膜的尺寸比屏幕显示区域小0.2mm，边缘刚好落在前壳屏幕边框的内沿，贴膜时不会出现膜片顶到壳边导致白边的问题，膜片表面的建模做了轻微的磨砂质感区分，还原了常规高清膜与磨砂膜的表面差异。

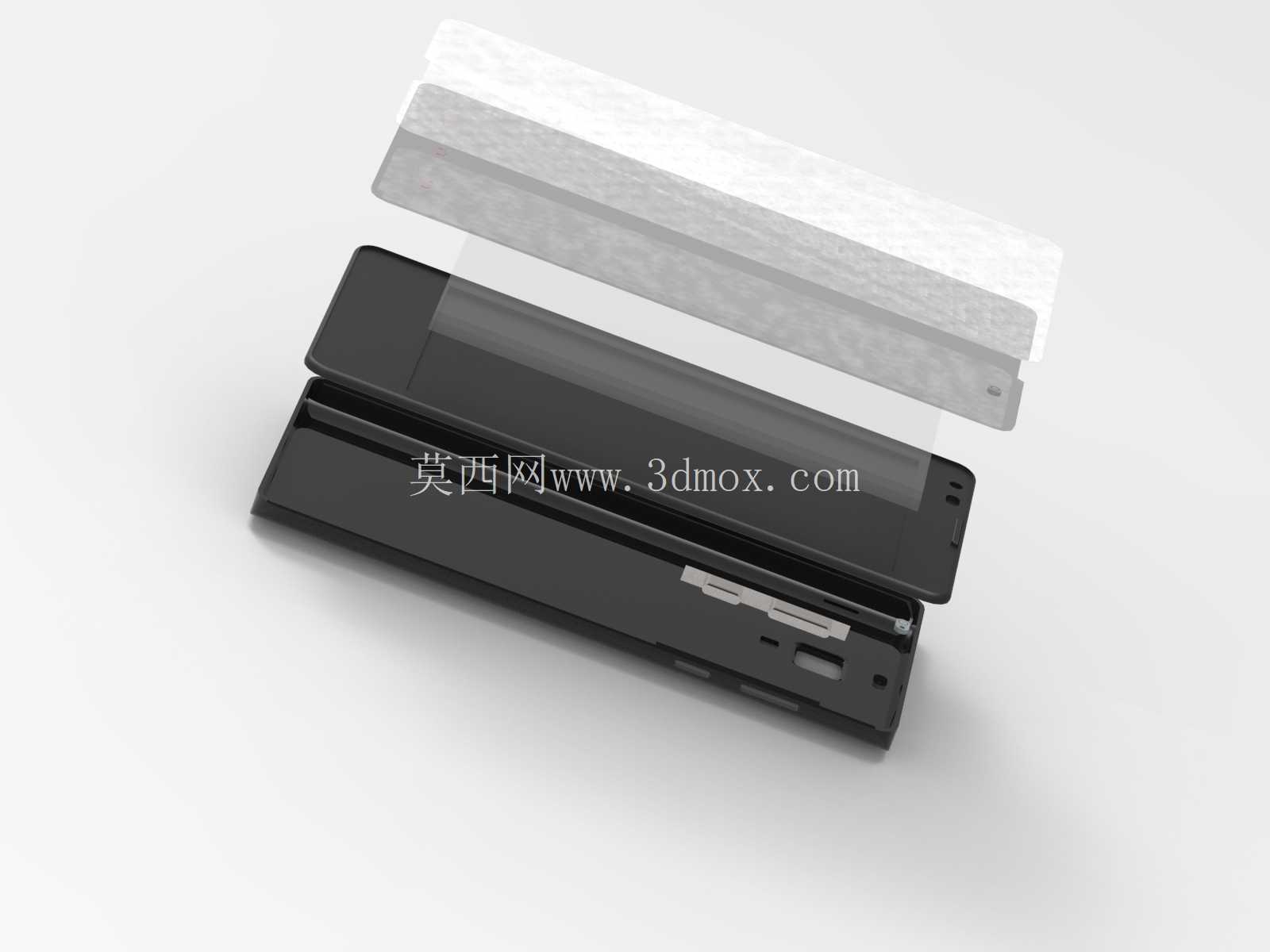

　　整套模型的结构逻辑完全贴合量产直板智能手机的设计规范，没有出现结构干涉、装配顺序矛盾的问题，对于刚接触消费电子结构设计的从业者来说，可以通过拆解这套模型理解手机内部堆叠的优先级——通常先确定屏幕与主板的位置，再围绕核心部件布置电池、摄像头等组件，最后设计外壳的卡扣与避让结构，所有的开孔位置都需要与内部器件的位置一一对应，公差控制需要兼顾组装便利性与使用可靠性，比如卡扣的配合深度、按键的突出高度、接口的避让间隙这些细节，都会直接影响产品的实际使用体验。在做配件开发时，比如设计定制手机壳，就可以直接调用这套模型的外轮廓数据，在壳件内壁预留0.1mm的装配间隙，对应按键、接口的位置开出精准的避让孔，不需要再反复测绘实物调整尺寸，能大幅缩短配件开发的前期验证周期；在维修教学场景中，可通过模型的爆炸视图清晰展示各部件的装配顺序，让学员直观理解拆机时需要先拆开后壳、断开电池排线再拆卸屏幕与其他模组的操作逻辑，避免实操时因为不了解内部结构造成器件损坏。
