旋转特征构建齿轮奖杯造型练习

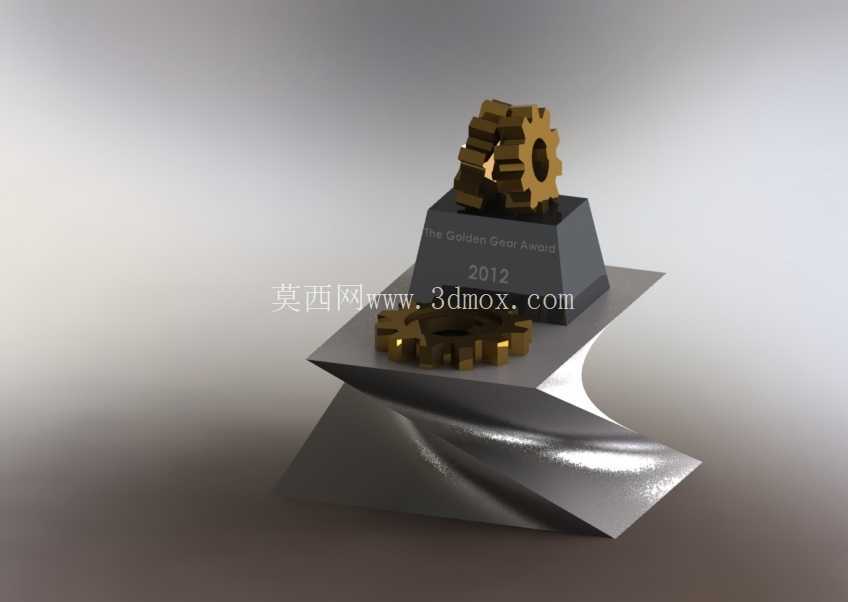

　　这个造型的核心练习点在于旋转特征的全流程应用，从草图阶段的轮廓约束到后续的特征合并，都贴合机械结构设计里旋转类零件的建模逻辑。首先看底座部分，采用带扭曲弧度的薄壳曲面结构，这类曲面在实际工业场景里常出现在设备装饰外罩、文创产品基座的设计中，建模时需要先绘制半侧轮廓线，标注好各段的曲率半径，轮廓线的拐点位置要避开后续特征装配的干涉区域，旋转生成实体后，边缘做0.5mm的圆角过渡，避免锐边应力集中，同时也能提升金属材质渲染时的光影层次感。

　　上层的承托台为梯形凸台结构，实际应用中这类凸台常作为标识安装位、零件定位基准面使用，建模时要保证承托面的平面度公差在合理范围，和下方曲面底座的接合处采用共面约束，避免出现零厚度几何体的建模错误，承托台的高度设置要考虑上方齿轮零件的安装定位，预留足够的粘接或者嵌装余量，实际生产中如果采用金属铸造工艺，这个位置还要添加1-2度的拔模斜度，方便脱模。

　　上下两个齿轮零件采用标准渐开线齿形参数，齿顶圆、齿根圆的尺寸比例符合通用传动齿轮的设计规范，虽然这个造型里齿轮不承担传动功能，但建模时依然遵循机械设计的参数标准，齿厚、齿槽宽的比例保持一致，两个齿轮呈垂直交错布置，上方齿轮倾斜固定在承托台顶面，下方齿轮嵌装在曲面底座的凹陷位置，这种布置方式既平衡了整体视觉重心，也模拟了实际传动机构里交错轴齿轮的布置逻辑，建模时两个齿轮的装配基准要对齐各自的轴心线，避免出现齿形错位的问题。

　　从安装边界来看，整个造型的底部为平整接触面，放置时的支撑范围覆盖底座80%以上的投影面积，稳定性足够，整体外轮廓没有超出底座投影范围的突出锐边，作为桌面摆件使用时不会出现刮蹭、倾倒的问题。材质表现上采用金属磨砂与亮面结合的方式，齿轮部分做亮面金属处理，模拟淬火齿轮的表面质感，底座部分做拉丝金属处理，两种材质的粗糙度差异可以更好地突出结构层次，渲染时的光源布置采用45度侧光，刚好能凸显曲面底座的扭曲弧度和齿轮的齿形轮廓，和实际工业产品渲染的打光逻辑一致。

　　整个建模过程没有使用复杂的第三方插件，全部通过基础的旋转、拉伸、圆角、装配约束命令完成，非常适合刚接触三维建模的设计人员练习旋转特征的轮廓绘制、特征合并以及装配定位的基础操作，练习时可以先从底座的旋转轮廓开始，逐段标注尺寸约束，确认轮廓闭合没有断点后再生成实体，之后依次添加承托台、齿轮零件，每添加一个特征都检查和已有特征的干涉情况，养成规范的建模习惯，这种建模思路也可以迁移到实际的旋转类机械零件设计中，比如轴类零件、盘类零件、回转壳体零件的建模，都需要先做好半侧轮廓的尺寸约束，再通过旋转命令生成主体结构，后续添加辅助特征。
