L型拐角带刻度测量尺三维建模设计

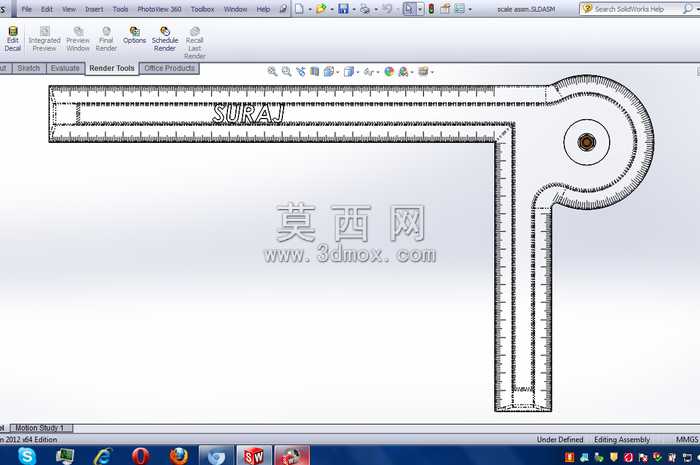

本作品为L型拐角测量尺的三维参数化建模成果，建模过程依托三维设计软件完成全流程结构搭建，首先通过草图绘制确定尺身的整体外轮廓，精准把控长、短两段尺身的长度比例与拐角处的圆弧过渡尺寸，保证尺体弯折角度为标准90度，满足直角测量的功能需求。建模阶段对尺身的刻度区域做了精细化处理，通过线性阵列特征完成整毫米刻度的均匀排布，同时区分了厘米刻度与毫米刻度的长度差异，在尺身表面添加了品牌标识的浮雕特征，还原真实量具的外观细节。拐角处的转轴连接结构做了装配级的细节还原，对转轴的轴孔配合间隙、端部的固定帽结构都做了实体建模，保证结构符合实际拐角尺的转动使用逻辑，可实现折叠收纳的功能模拟。材质渲染阶段，为尺身主体赋予哑光不锈钢金属材质，调整材质的粗糙度与反射参数，还原金属量具的磨砂质感，避免过度反光影响刻度的视觉呈现；转轴部分赋予稍亮的金属材质，与尺身形成材质层次区分，刻度标识部分采用深色哑光材质，与浅色尺身形成清晰的视觉对比，保证刻度的可读性。设计过程中充分考量量具的使用特性，将尺身边缘做了微小的倒角处理，避免锐边带来的使用安全隐患，同时保证尺身厚度均匀，符合实际五金量具的加工工艺要求，整体模型结构完整，细节还原度高，可用于量具产品的结构展示、教学演示以及相关五金产品的设计参考，模型的特征参数可编辑，能够根据实际尺寸需求快速调整尺身长度、刻度精度等参数，适配不同场景的测量尺设计需求。
